Тема 13. Функціональні ролі комп'ютерів в мережі Тема 13. Функціональні ролі комп'ютерів в мережі Багаторівнева модель мережі

Комп’ютерна мережа - це складний комплекс взаємозв'язаних програмних і апаратних компонентів, тому, вивчення мережі в цілому припускає знання принципів роботи окремих її елементів, таких як: комп'ютери, комунікаційні пристрої, операційні системи та мережні застосування.

Отже, комплекс програмно-апаратних засобів мережі можна представити у вигляді багаторівневої моделі.

МЕРЕЖНІ ЗАСТОСУВАННЯ

ОПЕРАЦІЙНІ СИСТЕМИ

КОМУНІКАЦІЙНЕ УСТАТКУВАННЯ

КОМП’ЮТЕРНА ПЛАТФОРМА

Рівень комп’ютерної платформи

В основі любої мережі знаходиться апаратний рівень стандартизованих комп'ютерних платформ. На даний час в мережах успішно застосовуються комп'ютери різних класів - від персональних комп'ютерів до майнфреймів і супер ЕОМ. Набір комп'ютерів в мережі повинен відповідати набору завдань, що здатна вирішити мережа.

Рівень комунікаційного устаткування

Другий рівень - це комунікаційне устаткування. Хоча комп'ютери і є центральними елементами обробки даних в мережах, останнім часом не менш важливу роль відіграють комунікаційні пристрої. Разом з комп'ютерами і системним програмним забезпеченням за впливом на характеристики мережі кабельні системи, повторювачі, мости, комутатори, маршрутизатори і модульні концентратори з допоміжних компонентів мережі перетворилися на основні.

На сьогодні комунікаційні пристрої є складними спеціалізованими мультипроцесорами, які потрібно конфігурувати, оптимізувати і адмініструвати. Вивчення принципів роботи комунікаційного устаткування вимагає знання великої кількості протоколів, що використовуються як в локальних, так і в глобальних мережах.

Рівень операційної системи

До третього рівня, що створює програмну платформу мережі, відносяться операційні системи (ОС). Від того, які концепції керування локальними і розподіленими ресурсами покладено в основу мережної ОС, залежить ефективність роботи всієї мережі. При проектуванні мережі важливо враховувати, наскільки легко дана операційна система може взаємодіяти з іншими ОС мережі, який рівень безпеки і захищеності даних вона забезпечує, до якого ступеня дозволяє нарощувати число комп’ютерів, чи можна перенести її на комп'ютер іншого типу та багато іншого.

Рівень мережного застосування

Самий верхній рівень утворюють різні мережні застосування, такі як мережні бази даних, поштові системи, засоби архівації даних, системи автоматизації колективної роботи тощо. Дуже важливо знати діапазон можливостей, що надаються додатками для різних областей застосування, а також враховувати, наскільки вони є сумісними з іншими мережними застосуваннями і операційними системами.

Отже, обчислювальна мережа - це багаторівневий комплекс взаємозв'язаних і погоджено функціонуючих програмних і апаратних компонентів: комп'ютерів, комунікаційного устаткування, операційних систем, мережних застосувань.

Функціональні ролі комп'ютерів в мережі

В залежності від того, як розподілено функції між комп'ютерами мережі, вони можуть виступати в трьох різних ролях:

1. Комп'ютер, що займається виключно обслуговуванням запитів інших комп'ютерів, виконує функції виділеного сервера мережі.

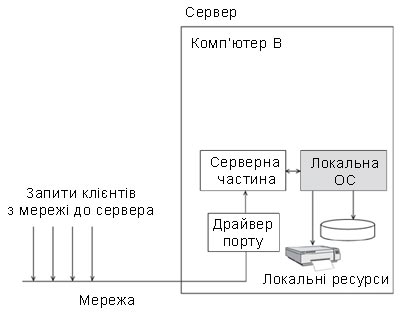

Рис. 13.1. Функціонування виділеного сервера мережі.

2. Комп'ютер, що звертається із запитами до ресурсів іншої машини, грає роль вузла-клієнта.

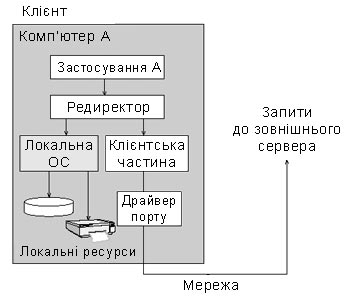

Рис. 13.2. Функціонування комп’ютера-клієнта.

3. Комп'ютер, що суміщає функції клієнта і сервера, є одноранговим вузлом.

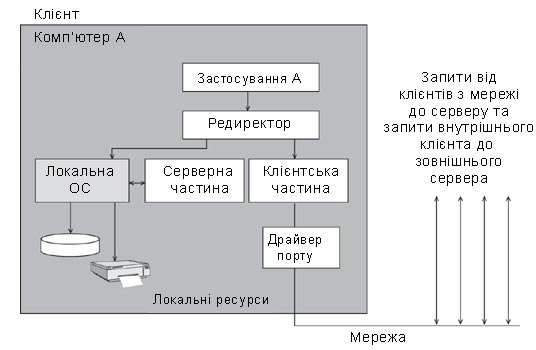

Рис. 13.3. Функціонування вузла, що суміщає функції клієнта і сервера.

Очевидно, що мережа не може складатися лише з клієнтських або серверних вузлів.
