Лабораторная работа №12 (2 часа)

Трансформация, выравнивание и распределение

1. Цель и задачи работы

Цель работы: ознакомление с методами перемещения и трансформации объектов.

Задачи работы: ознакомиться с процессом свободной трансформации, режимами выравнивания и режимами распределения.

2. ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

Несмотря на то, что многие пользователи выполняют свои действия «на глазок» , Adobe Photoshop позволяет точно контролировать величины искажений.

Например, для трансформации объектов используется команда меню Edit> Free Transform (Редактирование > Свободная Трансформация). При ее активизации у объекта или у его выделенной части появляется рамка.

Рисунок 12.1. Рамка трансформации.

Если подвести курсор к одной из точек, обозначенных квадратиками, он примет вид двусторонней стрелки. Если зажать кнопку мыши и потянуть квадратик, то изображение будет растягивать или сжиматься. Если при этом зажать клавишу Shift, то размеры изображения будут меняться с охранением пропорций. Если при этом зажать клавишу Ctrl, то изображение будет деформироваться. Если отвести курсор от рамки, то он примет вид полукруглой двусторонней стрелки. Если в этом момент зажать клавишу мыши передвинуть ее, изображение будет поворачиваться. Таким образом может быть выполнен ряд полезных преобразований.

Это примитивные преобразования, которые пользователь проводит «на глазок». Тем не менее, в процессе свободного трансформирования панель параметров предоставляет ряд гораздо более широких возможностей.

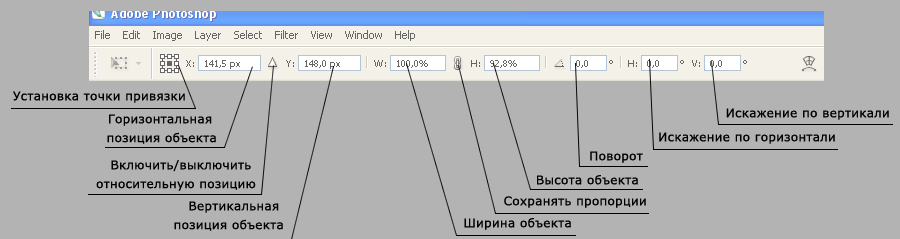

Рисунок 12.2. Панель параметров при свободной трансформации.

Reference Point Location (Установка Точки Привязки) позволяет выбрать вокруг какой точки будут происходить преобразования. По умолчанию это центр. Если выбрать в качестве привязки иную точку, то в полях появятся ее координаты, а, например, поворот будет также происходить вокруг нее.

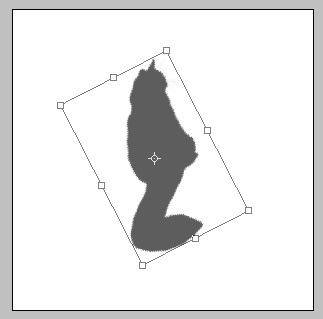

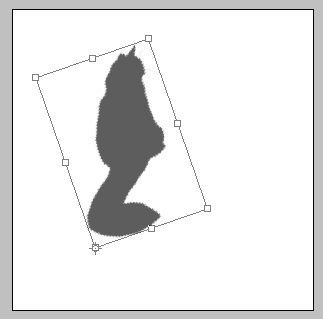

Рисунок 12.3. Поворот вокруг центра и поворот вокруг левого нижнего угла.

Следующие два поля показывают текущие координаты точки привязки. Таким образом, можно точно перемещать объект, причем задавать координаты можно в различных единицах измерения. Например, для того чтобы сделать объекту отступ в 5 мм от верхнего края документа достаточно точкой привязки выбрать один из верхних углов или грань и вручную ввести в поле Y значение «5 mm». Пиктограмма в виде треугольник включает относительные координаты. Когда эта опция активна, можно не производить в уме вычислений, а просто вбить величину смещения.

Ширина и высота объекта по умолчанию отображаются в процентах, но так же могут быть заданы и в других величинах. Опция сохранения пропорций при изменении одной из этих величин автоматически соответствующим образом меняет и вторую.

Величины поворота и искажений так задаются в градусах.

Если говорить от трансформации и перемещении объектов, следует упомянуть еще две важные функции – выравнивание и распределение.

Если выбрать инструмент Move Tool (Перемещение) и выделить на палитре слоев несколько слоев, содержащих объекты, то панель параметров принимает следующий вид.

Рисунок 12.4. Пиктограммы выравнивания и распределения.

Здесь находятся две группы пиктограмм. Первая группа – пиктограммы выравнивания. Они позволяют выровнять содержимое слоев по вертикали (по верхнему краю, по центру и по нижнему краю) и по горизонтали (по левому краю, по центру, по правому краю). Вторая группа управляет равномерным распределением объектов.
