8.1.1 Модули доступа мдс-6

Модули доступа предназначены для:

• ввода основного и дополнительного трафика на оконечных станциях

и ввода-вывода части трафика на промежуточных станциях;

• формирования (модуляции) сигнала промежуточной частоты (ПЧ) пе-

редатчиков и демодуляции ПЧ приёмников основного канала приёма

и канала ПРП;

• резервирования стволов;

• введения в цифровой поток, поступающий на модем, помехоустойчи-

вого кодирования, служебной связи, телеметрии и дополнительного

трафика.

В состав модуля доступа МДС-6 входят:

▪Корзина 6U с материнской платой;

▪STM-1T агрегатный блок мультиплексора STM-1;

▪21Е1 трибутарный блок 21хЕ1;

▪БКР-01 блок кодирования и резервирования;

▪БУКС-05 блок управления, контроля и сигнализации;

▪БСК-01 блок сервисных каналов;

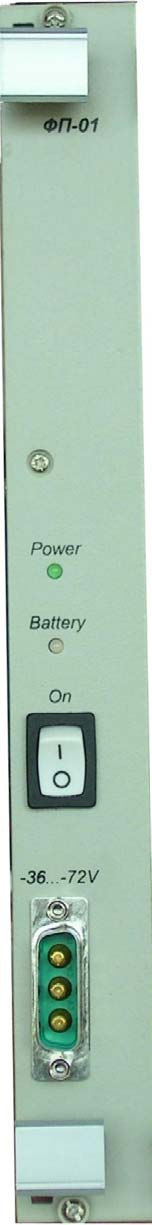

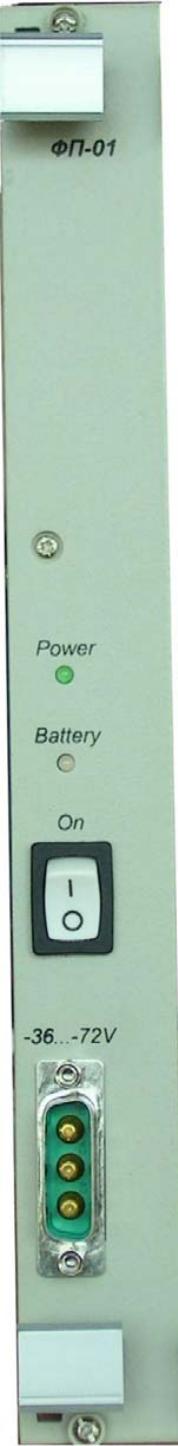

▪ФП-01 фильтр питания;

▪КСК комплект соединительных кабелей.

В состав модуля доступа всех конфигураций входят:

• Корзина 6U с материнской платой – 1 шт.;

• БУКС-05 – 1 шт.;

• БСК – 1 шт.;

• ФП-01 – 1 шт.

Количество других блоков определяется конфигурацией РРС.

Дальнейший материал учебного пособия излагается применительно к оборудованию ЦРРС МИК-РЛ7С в варианте модуля доступа 21Е1+Ethernet 100BaseT.

На рисунке 8.1 представлена структурная схема модуля доступа терминальной станции МДС-6 -21Т11Е100. На рисунке 8.2 показано расположение блоков данного модуля доступа (конфигурация (1+1) с ПРП).

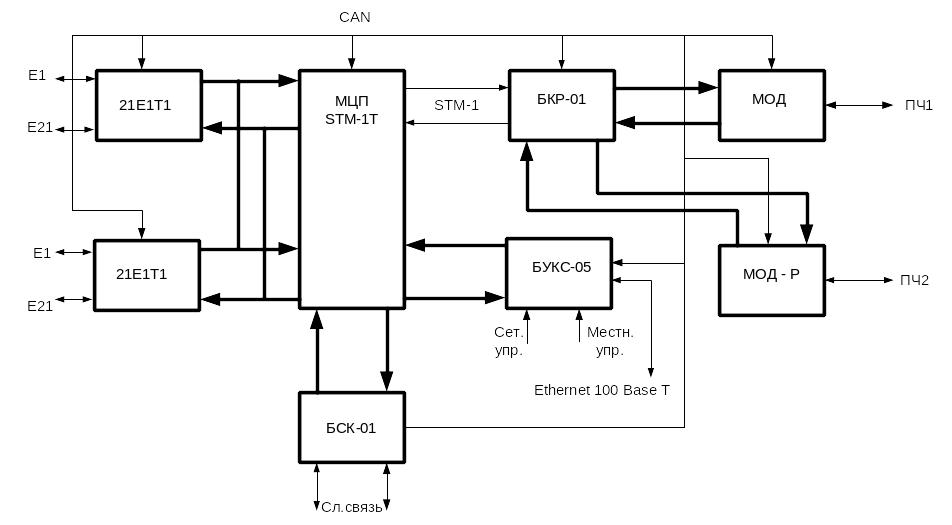

Рисунок 8.1 – Структурная схема модуля доступа МДС-6-21Т1Е100

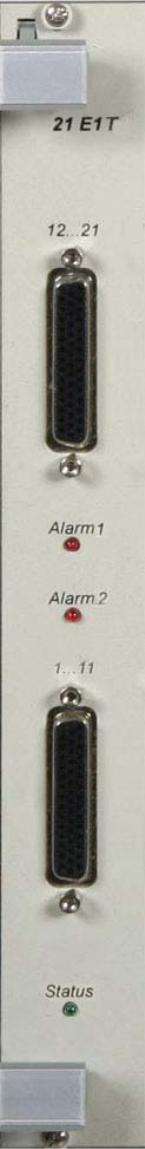

21Е1Т	21Е1Т1	EoS T	МЦП STM-1T	БУКС- 05	БСК-01	БКР-01	Модем -01	Модем-01	ФП-01

Рисунок 8.2 – Расположение блоков модуля доступа терминальной станции с ПРП: МДС-6-21 Т11Е100

Рисунок 8.3 – Модуль доступа МДС-6-21 Т11Е100 терминальной станции без ПРП при конфигурации (1+1)

Для станции без ПРП модемы типа 01 заменяются на МОДЕМЫ-02. Схема внутренних и внешних соединений для модема МДС-6 -21Т11Е100 без ПРП приведена на рисунке 8.3. Обобщенная структурная схема модуля доступа станции с мультиплексором ввода/вывода до 42 потоков Е1 в конфигурации (1+1) показана на рисунке 8.4. Это максимально возможная конфигурация. Все остальные варианты реализуются путем исключения части блоков либо их заменой на другие функциональные модули.

Рисунок 8.4 – Структурная схема МДС-6 станции ввода/вывода

Рассмотрим назначение блоков модулей доступа по схеме рисунка 8.4.

Сигнал промежуточной частоты ПЧ1 и ПЧ2 поступает с приёмопередатчиков основного и резервного стволов «западной» стороны на вход основного и резервного модемов.

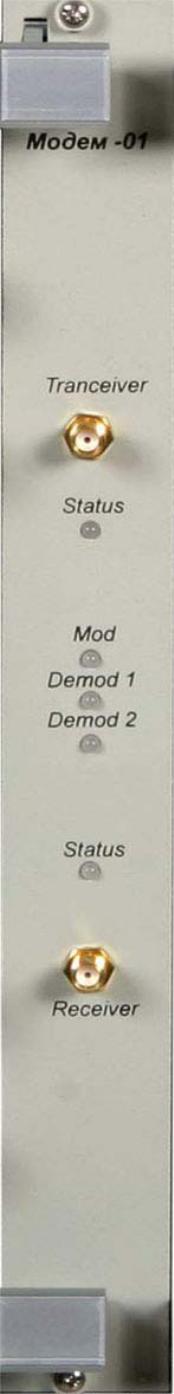

МОД – основной и МОД Р – резервный модемы, в которых происходит демодуляция/модуляция сигналов ПЧ и передача демодулированных сигналов STM-1 по параллельным шинам Telecom (жирные линии) в блок кодирования и резервирования (БКР).

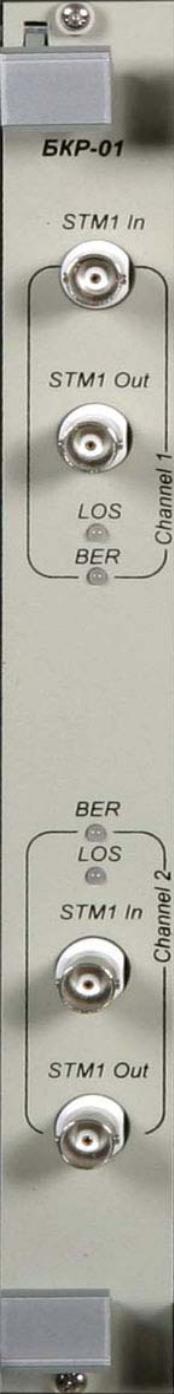

В БКР происходит выделение ошибок из принятого сигнала STM-1 по обоим стволам одновременно, сравнение качества приёма и подключения к выходу БКР ствола с более высоким качеством сигнала.

Переключение осуществляется безобрывно и побайтно. На выходе блока

БКР сигнал представлен в последовательном коде CMI в формате STM-1.

Аналогичным образом происходит приём и передача сигналов ПЧ с «вос-точной» стороны.

Таким образом, на входах и выходах блока STM-1 MUX представлены сигналы в формате STM-1 c «западной» и «восточной» сторон приёма и передачи.

Кроме того, на шину Telecom подаётся сигнал полезной нагрузки в блоки

«21 Е1 интерфейс» для мультиплексирования/демультиплексирования в потоки Е1.

Каждый блок демультиплексирует до 21 канала Е1. Таким образом, для демультиплексирования всего потока STM-1 необходимо три блока «21Е1 интерфейс».

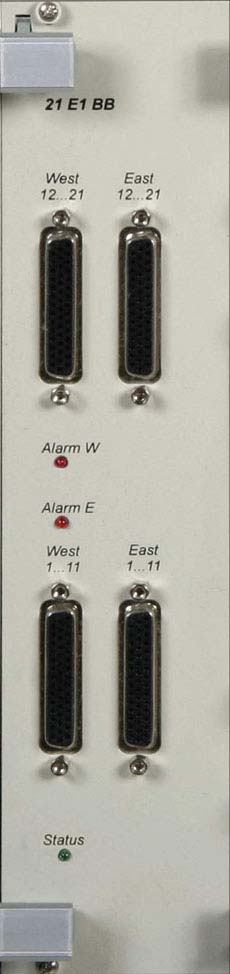

Блоки 21E1T (21E1BB) располагаются слева от мультиплексеров МЦП

STM-1T (STM-1BB) и нумеруются в системе «Магистраль» последовательно справа налево «Слот1», «Слот2», «Слот3». Слот1 предназначен для ввода/вывода потоков Е1…Е21 (TUG1), Слот2 – Е22…Е42 (TUG2), Слот3 – Е43…Е63 (TUG3). При включении происходит автоопределение расположения блоков в слотах, а затем производится конфигуруция TUG1, TUG3 и TUG3 на ввод/вывод и транзит в необходимых слотах.

На станциях ввода/вывода возможна установка не более двух блоков

21E1BB. Поэтому ввод/вывод потоков Е1 может осуществляться только с двух TUG –ов, назначенных оператором.

В случае, если изделие МДС-6 используется с каналом «Ethernet», два блока «21Е1 интерфейс» исключаются из схемы. Вместо них используется один блок ЕоS-T в терминальном варианте изделия либо один блок ЕоS-ВВ в варианте ввода-вывода.

Блоки ЕоS-Т и ЕоS-ВВ предназначены для ввода/вывода канала Ethernet 100 Мбит/с в структуру сигнала STM-1 на терминальной и промежуточной станциях соотвественно.

Блок ЕоS-Т имеет один порт 100 BASE-T, а ЕоS-ВВ – два порта, один – на восточное, другой – на западное направление.

Блок ЕоS-ВВ может работать в двух режимах – ввода/вывода и транзита. В режиме транзита данные передаются с западного направления на восточное и обратно без вывода на внешние порты. В режиме ввода/вывода данные с западного направления принимаются и передаются по порту «West 100 Base-Т», а с восточного направления – по порту «East 100 Base-Т».

Фильтрация пакетов и их перераспределение по потребителям осуществляется внешними устройствами.

Блоки ЕоS-Т и ЕоS-ВВ устанавливаются слева от МЦП STM-1 (ВВ) на первую позицию.

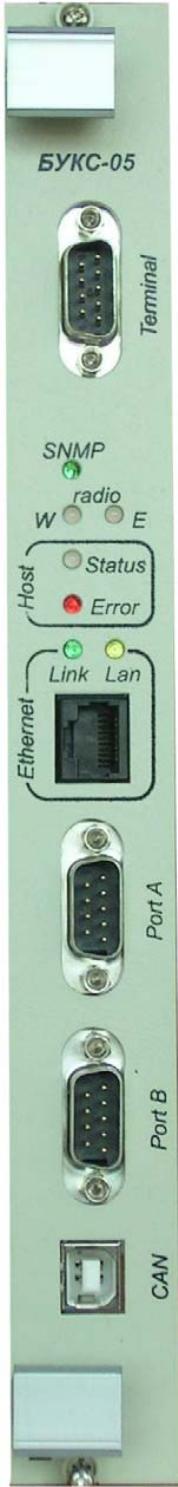

Блок супервизора (БУКС-05) осуществляет контроль за версиями ПО каждого блока, управление состоянием всех блоков и аварийными сигналами аппаратуры МИК-РЛ7-15С по интерфейсу CAN. Приём и передача сигналов телеуправления и телесигнализации (ТУТС) осуществляется по сети в соответствующих байтах заголовка.

Для осуществления функций местного и сетевого управления на панели

блока имеется порт местного и порт сетевого управления.

Сервисный модуль служит для коммутации каналов служебной связи и

представления её на выходе блока и обработки дополнительного канала

RS-232.

Мультиплексор STM-1 предназначен для мультиплексирования и демультиплексирования 63 потоков E1 в поток STM-1 (как вариант 21 E1 + Ethernet 100Mбит) на терминальной станции, либо осуществлять ввод/вывод до 42 потоков E1 (как вариант 21 E1 + Ethernet 100Mбит) на промежуточной станции.

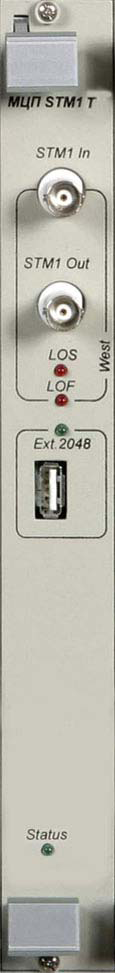

Поясним назначение индикаторов МЦП STM-1 ВВ и МЦП STM-1 Т.

Зеленый цвет индикатора «Status» свидетельствует о том, что вторичное питание в норме, обмен между контроллером и устройствами мультиплексора нормальный. Мигание индикатора – нет обмена с устройствами мультиплексора.

Индикатор не горит – нет одного из источников вторичного питания. Красный цвет индикатора «LOS» – нет входного сигнала STM-1 на соответствующем входе. Красный цвет индикатора «LOF» – во входном сигнале не обнаруживается цикловая синхронизация сигнала STM-1.

Зеленый цвет индикатора «Ext 2048» – на входе присутствует сигнал внешней синхронизации.

Разъемы «STM-1 In West (East)» типа BNC-BJ – входы сигнала STM-1 с «западного» («восточного») направления соответственно, код CMI, 75 Ом.

Разъемы «STM-1 Out West (East)» типа BNC-BJ – выходы сигнала STM-1 на «западное» («восточное») направление соответственно, код CMI, 75 Ом.

Разъем «Ext 2048» типа USBA-1J – вход/выход сигнала внешней синхронизации, симметричный, 120 Ом, от 0,3 до 3,0 В.

Другие варианты РРС в конфигурации (1+1) формируются из этих же блоков в различных комбинациях, например:

- РРС терминальная имеет в составе модемы (основной и резервный) и БКР

«восточного» направления, STM-1 мультиплексор, БУКС-05, БСК-01 и три интерфейса 21Е1 Т;

- РРС регенераторного типа без ввода/вывода и двумя направлениями по

СВЧ имеет в составе модемы (основной и резервный) и БКР «западного» и «восточного» направлений, STM-1 мультиплексор, БУКС-05 и БСК-01;

- РРС регенераторного типа без ввода/вывода и одним направлением по

СВЧ имеет в своём составе модемы (основной и резервный) и БКР «восточного» направления, STM-1 мультиплексор, БУКС-05 и БСК-01;

- РРС ввода/вывода до 21 потоков Е1 и с двумя направлениями по СВЧ имеет в своём составе модемы (основной и резервный) и БКР «западного» и «вос-

точного» направлений, STM-1 мультиплексор, БУКС-05, БСК-01 и один интерфейс 21 Е1 ВВ;

- РРС ввода/вывода до 42 потоков Е1 и с двумя направлениями по СВЧ

имеет в своём составе модемы (основной и резервный) и БКР «западного» и «восточного» направлений, STM-1 BB мультиплексор, БУКС-05, БСК-01 и два интерфейса 21 Е1 ВВ. Основной модем всегда установлен рядом с блоком БКР. На рисунке 8.5 показано расположение блоков модуля доступа

МДС-6-21ВВ11 при наличии ПРП. На рисунке 8.6 показаны межблочные соединения данного модуля при отсутствии ПРП (Взамен модемов типа 01 установлены модемы типа 02).

Модем-01	Модем-01 01	БКР-01	21Е1ВВ	МЦП STM-1BB	БУКС-05	БСК-01	БКР-01	Модем-01	Модем-01	ФП-01

Рисунок 8.5 – Расположение блоков модуля доступа МДС-6-21ВВ11

Рисунок 8.6 – Схема межблочных соединений модуля доступа МДС-6-21ВВ11(без ПРП)
