5.1.2. Неисправности системы впрыска

На автомобилях ВАЗ–21099–21 в вариантном исполнении с двигателями рабочим объемом 1,5 л применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств автомобиля.

Существуют системы распределенного впрыска с обратной связью и без нее. Причем обе системы могут иметь как импортные, так и отечественные комплектующие. Все системы имеют свои особенности устройства, диагностики и ремонта, которые подробно описаны в отдельных руководствах по ремонту систем впрыска топлива.

В этой главе лишь кратко описаны общие принципы устройства, работы и диагностики систем впрыска топлива, порядок снятия/установки узлов, а также приводятся особенности ремонта самого двигателя.

Система с обратной связью применяется в основном на экспортных автомобилях. При этом в системе выпуска устанавливаются каталитический нейтрализатор отработавших газов и датчик кислорода, который и обеспечивает обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а электронный блок управления по его сигналам поддерживает такое соотношение воздух/топливо, при котором нейтрализатор работает наиболее эффективно.

В системе впрыска без обратной связи нет нейтрализатора и датчика кислорода, для регулировки концентрации СО в отработавших газах служит СО-потенциометр. Не применяется также система улавливания паров бензина.

Предупреждения

Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы “–” аккумуляторной батареи.

Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С — в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Чтобы не допустить повреждений ЭБУ электростатическим разрядом: — не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах; — при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

Не допускается работа двигателя с нейтрализатором на этилированном бензине. Это приведет к быстрому выходу из строя нейтрализатора и датчика концентрации кислорода.

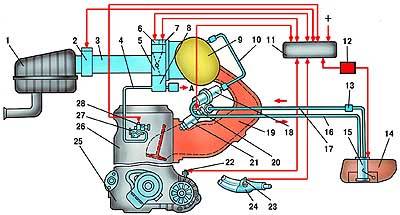

Схема системы впрыска

1. Воздушный фильтр 2. Датчик массового расхода воздуха 3. Шланг впускной трубы 4. Шланг подвода охлаждающей жидкости 5. Дроссельный патрубок 6. Регулятор холостого хода 7. Датчик положения дроссельной заслонки 8. Канал подогрева системы холостого хода 9. Ресивер 10. Шланг регулятора давления 11. Электронный блок управления 12. Реле включения электробензонасоса 13. Топливный фильтр 14. Топливный бак 15. Электробензонасос с датчиком уровня топлива

16. Сливная магистраль 17. Подающая магистраль 18. Регулятор давления 19. Впуискная труба 20. Рампа форсунок 21. Форсунка 22. Датчик скорости 23. Датчик концентрации кислорода 24. Приемная труба глушителя 25. Коробка передач 26. Головка цилиндров 27. Выпускной патрубок системы охлаждения 28. Датчик температуры охлаждающей жидкости А. К подводящей трубе насоса охлаждающей жидкости

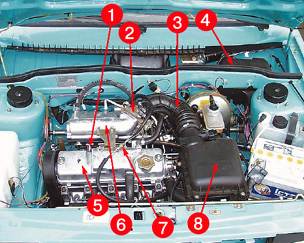

Подкапотное пространство автомобиля с системой впрыска

1. Рампа с форсунками 2. Корпус дроссельной заслонки 3. Воздуховод 4. Блок предохранителей 5. Двигатель 6. Ресивер 7. Трос привода дроссельной заслонки 8. Корпус воздушного фильтра
