Структурная электрическая схема зависит от состава оборудования (числа и мощности генераторов итрансформаторов), распределения генерирующих мощностей и нагрузки потребителей между РУ различного уровня напряжения и определения связей между этими РУ.
На рис. 7.11 представлены структурные схемы ТЭЦ. Если мощность местной нагрузки Рм.н относительно велика и составляет не менее 30—50 % суммарной мощности установленных генераторов, то целесообразно сооружение РУ генераторного напряжения (ГРУ 6—10 кВ), к которому подключаются генераторы и кабельные линии местной нагрузки (рис. 7.11, а). При наличии местной нагрузки не только на генераторном напряжении, но и на напряжениях 35 и 110 кВ структурная схема выполняется по вариантам, приведенным на рис. 7.11, б, в. Если мощность местной нагрузки относительно невелика и составляет менее 30 % суммарной мощности установленных генераторов, то структурную схему ТЭЦ можно строить по блочному принципу (рис. 7.11, г). В этом случае местная нагрузка и с.н. ТЭЦ питаются от понижающих трансформаторов или реакторов, подключение которых к генераторам осуществляется с помощью ответвления от главного токопровода, соединяющего генератор и блочный трансформатор. Для повышения надежности электроснабжения местной нагрузки точка подключения ответвления располагается за генераторным выключателем, тогда в случае отключения генератора по какой-либо причине ее питание будет осуществляться от блочного трансформатора.
В
озможно
также присоединение двух (трех) генераторов
мощностью 60—100 МВт к ГРУ 10 кВ, к
которому подключается местная нагрузка,
а другие генераторы работают по блочному
принципу (рис. 7.11, д).
Д
ля
КЭС, АЭС и ГЭС нагрузка на генераторном
напряжении отсутствует, поэтому в основу
построения их электрической схемы
положен блочный принцип, а именно:
единичный блок генератор—трансформатор
с генераторным выключателем (рис.
7.12, б)
или без него (рис. 7.12, a —
ранее принятое решение); объединенный
(рис. 7.12, в)
или укрупненный блоки, когда два, три
генератора подключаются к одному
трансформатору (обычно на ГЭС).
Единичные и объединенные блоки применяются на ТЭС и АЭС, укрупненные — на ГЭС. В последнем случае для подключения генераторов используются трансформаторы с расщеплением обмоток низшего напряжения на 2—3 части (рис. 7.13, в).
При наличии генераторного выключателя уменьшается число коммутационных операций в РУ повышенного напряжения и РУ собственных нужд (с.н.) электростанции, что повышает их надежность, позволяет осуществлять пуск и останов блоков без привлечения к этому резервных трансформаторов с.н.
В
настоящее время установка генераторных
выключателей предусматривается всегда.

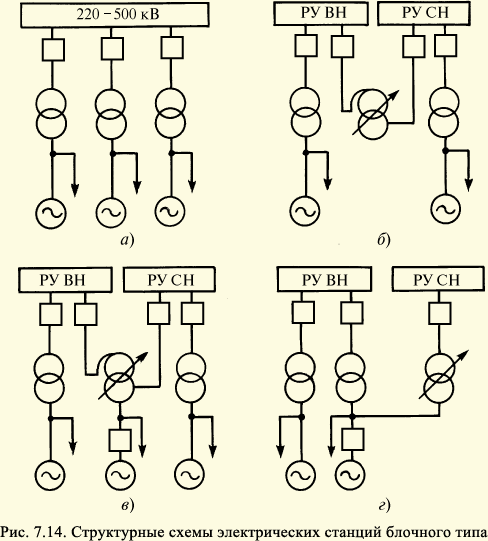

Если выдача мощности от электростанции осуществляется на одном повышенном напряжении, все блоки станции присоединяются к РУ этого напряжения (рис. 7.14, а), при этом вопрос о виде блока решается отдельно. Если же выдача мощности от электростанции осуществляется на двух повышенных напряжениях (рис. 7.14, б, в, г) и сети эффективно заземлены, то возможны несколько вариантов исполнения схем:
с
отдельными автотрансформаторами связи
(АТС) между РУ ВН и СН (рис. 7.14, б).
Суммарная мощность присоединяемых к
РУ СН блоков должна соответствовать
максимальной мощности, выдаваемой в
сеть этого напряжения;
с использованием блочных повышающих автотрансформаторов, которые одновременно обеспечивают связь между РУ двух повышенных напряжений (рис. 7.14, в). Мощность присоединяемых к РУ СН блоков должна быть больше мощности потребителей, подключенных к этому РУ;
с двумя двухобмоточными трансформаторами разной мощности в блоке (рис. 7.14, г). Эта схема целесообразна при малой нагрузке (до 15 % номинальной мощности генератора) на среднем напряжении.
В случае, когда сеть среднего напряжения не заземлена или компенсирована, вместо автотрансформаторов устанавливаются трехобмоточные трансформаторы.
На рис. 7.15 представлены структурные схемы ПС. По своему назначению ПС делятся на:
системные, осуществляющие связь между отдельными районами энергосистемы или между различными энергосистемами на напряжении 220—750 кВ;
потребительские, служащие для распределения электроэнергии и энергоснабжения потребителей.
