2.7. Составление технологической карты.

ЧТО ТАКОЕ ТЕХНОЛОГИЧЕСКАЯ КАРТА ?

Технологическая карта относится к документам специального назначения и предназна­чена для для описания полного состав всех технологических операций (осмотр, очистка, разборка, дефектировка, ремонт, сборка, испытание, обкатка) используемых при ремонте данного изделия. Причем операции описываются в той последовательности в какой они вы­полняются с указание порядка проведения работ по выполнению этой операции и указанием данных об оборудовании, оснастке, материалах и нормотивах применяемых на каждом виде работ. Чаще всего технологическая карта выполняется на одну или несколько технологиче­ских операций следующих друг за другом (выбор типа операций производится преподавате­лем).

КАК ОФОРМИТЬ ТЕХНОЛОГИЧЕСКУЮ КАРТУ ?

Карта выполняется на формате А4 ( 210 х 297 мм. ). Первый лист карты приведен ниже. Карта состоит из основной надписи и граф заполнения. Основная надпись предназначена для указания назначения и области применения карты , а также сведения позволяющие упорядочить документацию. В основной надписи имеются следующие графы :

1. Краткое наименование или обозначение предприятия;

1. Для документов , разрабатываемых на единичный процесс - обозначение до­ кумента по основному конструкторскому документу, например 6ТЕ 131.011;

2. Для типовых и групповых процессов - код классификационных группировок технологических признаков, характеризующих применяемый метод изготов­ ления или ремонта;

3. Обозначение документа по ГОСТ 3.1201-85. Обозначение документа состоит из кода организации, кода характеристики документа, порядкового номера документа. Установлена следующая длина кодового обозначения:

У. ХХХХХ. ХХХХХ.

Код организа­ции (У; учеб­ное заведение)

Порядковый номер

Код характеристики. XX X XX

Вид документа. 01 - Комплект технологиче­ской документации; 10 - маршрутная карта; 20 - карта эскизов; 80 - ведомость дефектации

Вид процесса по организации.

0. - без указания;

1. - единичный ;

2. - типовой;

3. - групповой;

Вид процесса по методу выполнения.

Например: 01 - операции общего

назначения 04 - перемещение 06,07 - испытание

80,81 -пайка см.приложение № 1

5. Литера присвоенная документу по ГОСТ 3.1102-81. П - проектная;

О - документация по результатам испытания опытного образца; А(Б) - для серийного производства;

см.приложение № 1

11

ПР - практическая работа; КП - курсовое проектирование; ДП - дипломное проектирование.

6. Для единичного процесса - наименование изделия , например - ЯКОРЬ;

для типового процесса ( операции ) - наименование группы изделий , на­пример - ЯКОРЯ;

для группового - наименование метода , например - ПОКРЫТИЕ ЛА­КОМ;

7. Общая единица нормирования;

8. Характер работы в виде надписей : "Выполнил", "Проверил", Утвердил"

9. Фамилии лиц - выполнивших, проверивших ;

10. Подписи лиц пункта 9;

11. Дата;

12. Указания дополнительной информации по применимости

13.Обозначение номера изделия с которого вводится документ. Для курсового проектирования -1;

14. Обозначение основного документа куда входит этот документ. Для КП - обозначение Вашего курсового проекта по классификации техникума;

15. Общее количество листов данного документа;

16. Порядковый номер листа документа;

17. Графа с надписью "№ п/п";

18. Графа с надписью "Наименование операции";

19. Графа с надписью " Технические условия и содержание операции";

20. Графа с надписью " Инструмент";

21. Графа с надписью "Примечание";

22. Условное обозначение вида документа по ГОСТ 3.1102-81:

МК - маршрутная карта, МТК - маршрутно-технологическая карта, МОК - маршрутно-операционная карта, КТП - карта технологического процесса, КЭ - карта эскизов;

21. Краткое наименование метода ремонта .Например : "Контрольные испыта­ния", "Разборка в объеме ТРЗ", "Сборка и регулировка" и т.д. и т.п.

ВНИМАНИЕ Отмеченное как - заполнять НЕ ОБЯЗАТЕЛЬНО !!

Размеры граф ?

1 ( 12х„„ ), 2 ( 12x60), 3 (12x42 ), 4 (12x47 ), 5 ( 8x30), 6 ( 8х...), 7 ( 8x13 ), 8 ( 4x23x5 строк ), 9 ( 4x36x5 строк ), 10 ( 4x21x5 строк ), 11 ( 4x17x5 строк ), 12 ( 8х... ), 13 ( 8x60 ), 14 ( 8x47), 15 и 16 ( 8x16), 17 (8x16), 18 ( 8x80), 19 ( 8x120 ), 20 ( 8x40 ), 21 ( 8х...), 22 ( 8x23 ), 23 (8х...).

Размеры указаны в миллиметрах. Обозначение (....) означает длину графы от остатка дру­гих граф в этой строке. Заполнение основной надписи осуществляется шрифтом согласно ГОСТ 2.304-81.

В строке за графами с номерами 17-21 вписываются номера колонок соответственно от 1 до 5 . Высота строки 8 мм.

Колонки образованные графами 17-21 являются Графами Заполнения - в которые и вписывается информация необходимая в дальнейшем для понимания технологических операций.

12

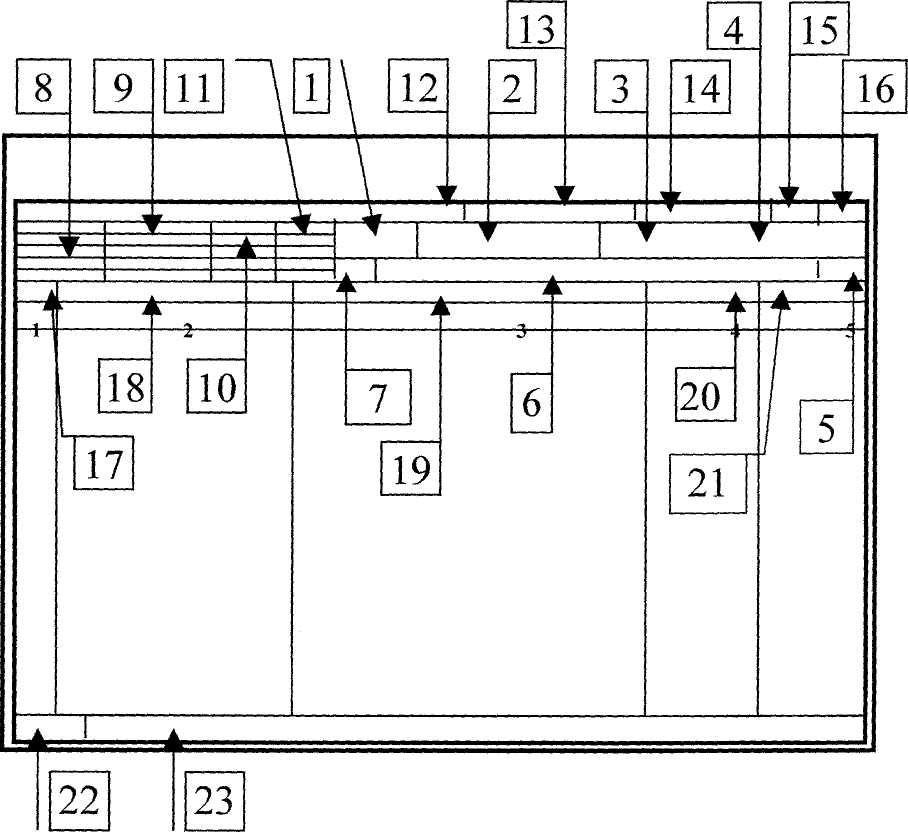

Первый технологической карты в масштабе 1x2

КАК ПРАВИЛЬНО ЗАПОЛНИТЬ КАРТУ ?

• Несколько данных помещаемых в одном пункте , следует записывать на раздель­ ных строках.

• В колонке "Наименование операции" производится краткое описание содержания операции, при этом следует указывать действия вьшолняемые исполнителем На­ пример : "Вынуть ..."," Переместить ..."," Точить коллектор", " Установить ..." , " Замерить ..." и т.д. и т.п.

• В колонке "Технические условия и содержание операции" производится краткое описание технических условий позволяющих правильно выполнить данную опе­ рацию, а также нормотивно-технические данные определяющие допустимые пре­ делы эксплуатации ( включая и браковочные размеры). Например : "Сопротивле­ ние катушки 50-60 Ом" , " Обработать до исчезновения трещины" , "Перед запрес­ совкой обезжирить" , "Сушить при температуре 70°С" и т.д. и т.п. При составле­ нии на МТК карты эскизов необходимо делать ссылки , например: " Установить и закрепить в корпусе (поз 3) пальцы (поз. 4)"

• В колонке "Инструмент" необходимо указывать инструмент ( штатный - ручной или механизированный ), спецоснастку ( специально изготовленные приспособле­ ния или переделанный штатный инструмент позволяющие с наименьшими затра-

13

Омметр

тами выполнить действия ) , а также оборудование ( станки, подьемно-транспортное) применяемые при выполнении данной операции. Например : "Штангенциркуль ШЦ 11-250-0,5 ГОСТ 166-80 " , "Мегомметр МО 149" , "Линей­ка" и т.д. и т.п. - Если необходимо указать несколько инструментов , то они запи­сываются на разных строках, причем инструмент вписывается напротив тех тех-нических условий которым он удовлетворяет. Например :

К 60-80 Ом

Замерить сопротивление катушек

• В колонке "Примечание" указывается номер документа, в который следует обра­ щаться за разъяснениями по данной операции. Такими документами может быть : карта эскизов, ведомость дефектации, технологическая инструкция, правила ре­ монта или другая техническая и технологическая документация на выполнение операции , если таковая имеется. Если операция описана в технологической инст­ рукции (ТИ) , в колонке "Технические условия ..." указывается: "Согласно ТИ №

• При заполнении МТК разрешается применять общепринятые сокращения. Напри­ мер : температура - *°С , сопротивление - К и т.д. и т.п.

ЧТО ДЕЛАТЬ ЕСЛИ ОДНОЙ СТРАНИЦЫ НЕ ХВАТАЕТ ?

Если одной страницы карты недостаточно для выполнения задания , то оформляется вторая (третья, четвертая и т.д. и т.п.) страница с основной надписью в следующем виде :

₁₂

₁₃

2

₁₄

16

22		23

Р азмеры граф и их содержание совпадает с первым листом карты.

14

ОТКУДА БРАТЬ ДАННЫЕ ?

Перед заполнением карты необходимо :

1. Изучить конструкцию всего объекта и отдельных его частей. При изучении конструк­ ции необходимо четко уяснить какие функции выполняют детали объекта, какие нагрузки они несут ( от этого зависит возникновение неисправностей объекта и отдельных деталей ) , каким образом детали собираются в целый объект ( для представления порядка разборки и сборки объекта ), из какого материала выполнены детали объекта ( от этого зависит техно­ логия устранения неисправностей ) и т.д. и т.п.

2. Изучить техническую документацию. При изучении необходимо уяснить себе какие требования предъявляются к эксплуатации объекта и его отдельных деталей, а также требо­ вания предъявляемые к технологии ремонта объекта.

3. Вспомнить или изучить инструмент, применяемый при ремонте. Необходимо отметить , что выбранный измерительный инструмент должен соответствовать необходимой точно­ сти измерения.

После выполнения данных требований у вас сложится полное представление о порядке выполнения описываемой операции.

При выполнении курсового проекта допускается применение учебной литературы для со­ставления МК (МТК), но ссылки на учебную литературу не допустимы. Необходимо найти данное указание в технической документации.
