Обозначение мц элементов.

МЦ солевые

МЦ щелочные

Напряжение

Напряжение разомкнутой цепи (НРЦ) элементов составляет от 1,55 до 1,85 В и зависит от типа используемого диоксида марганца и состава активной массы. Значение НРЦ снижается по мере разряда.

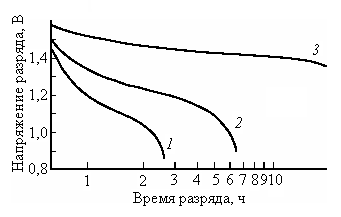

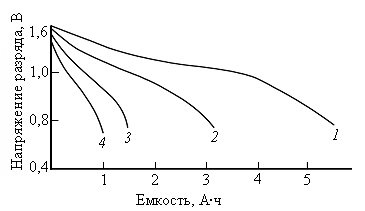

Начальное напряжение при малых токах составляет в среднем 1,6–1,65 В, а при больших – 1,2–1,3 В на элемент. Конечное напряжение зависит от режима разряда и равно 0,7–1,0 В (рис. 2, 4).

Щелочные МЦ элементы имеют по сравнению с солевыми несколько меньшее значение НРЦ от 1,5 до 1,7 В.

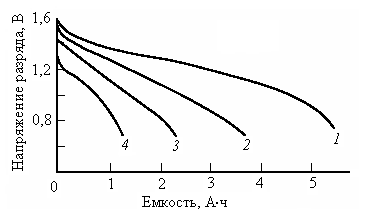

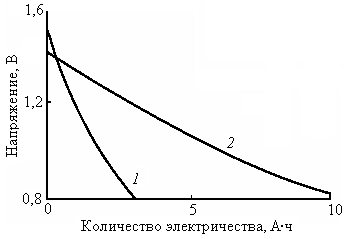

Благодаря большей стабильности потенциала положительного электрода и более высокой его электропроводности разрядное напряжение щелочных МЦ ХИТ выше и стабильнее, чем у солевых элементов (рис. 3, 5).

Емкость

Выпускают ХИТ емкостью от 0,01 до 600 А·ч. В основном изготавливают малогабаритные элементы емкостью до 5 А·ч.

Цилиндрические МЦ элементы с солевым электролитом могут быть заменены щелочными элементами, так как имеют те же габаритные размеры.

При малых разрядных токах соотношение емкостей щелочных и солевых МЦ элементов равно 1,5; при средних и повышенных токах и непрерывном режиме разряда оно составляет 3–6.

Внутреннее сопротивление

Внутреннее сопротивление возрастает по мере разряда ХИТ и при снижении температуры. Например, для элемента ААА (R03) при 0°С внутреннее сопротивление составляет 0,7 Ом, при 20°С – 0,6 Ом. Для элемента АА (R6) при 0°С около 0,8 Ом, при 20°С – 0,5 Ом [1]

Внутреннее сопротивление в 12–20 раз ниже сопротивления солевых элементов. Нормированное внутреннее сопротивление^* российских элементов в начале разряда составляет 0,4; 1,0; и 2,0 Ом·А·ч при температурах, соответственно, +20, -20 и – 40°С [1].

Удельная энергия

При непрерывном разряде малыми токами (С/500 и менее) или при прерывистых разрядах средними токами удельная энергия может достигать значений 50–60 Вт·ч/кг или 100–130 кВт·ч/м³, при непрерывном разряде большими токами (С/20–С/10) – 10 Вт·ч/кг.

Удельная энергия достигает 120 Вт∙ч/кг и 330 Вт∙ч/л. Дополнительное увеличение удельной энергии МЦ ХИТ возможно в случае применения кислорода воздуха в качестве активного вещества, работающего параллельно с МnО₂.

Сохраняемость

При комнатной температуре от 3 месяцев до 3 лет в зависимости от размера, состава электродов, электролита и изготовителя. Саморазряд возможен за счет коррозии цинка, окисления и деструкции загустителей при взаимодействии с MnO₂, а также расслаивания электролитной пасты и высыхания электролита. Саморазряд составляет 30% в год.

Щелочные МЦ элементы характеризуются меньшей скоростью саморазряда и лучшей сохраняемостью. С увеличением температуры хранения сохраняемость уменьшается.

Улучшение герметичности МЦ элементов повышает их сохраняемость.

Саморазряд не превышает 10% в год.
