1.8. Резервуар чистой воды
Осветленная вода, подвергшаяся дезинфекции (обеззараживанию), поступает в резервуары чистой воды (рис. 1.19.) полуподземного типа. Отметку наивысшего уровня воды в резервуаре рекомендуется принимать на 0,5м выше отметки поверхности земли в месте его расположения, т.е.
14 = пз + 0,5 м. (1.51)

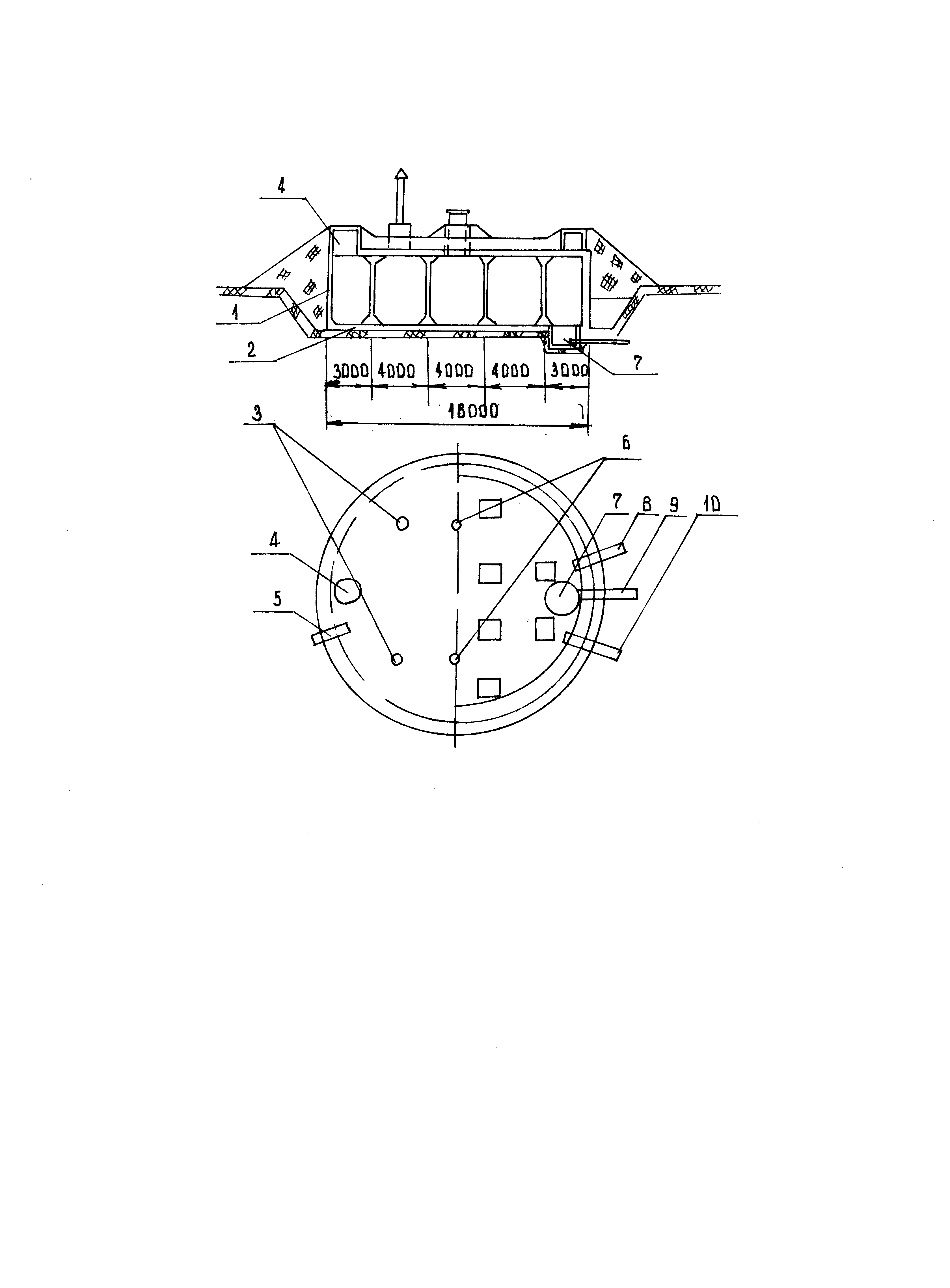

Рис. 1.19. Резервуар
для воды: 1
– монолитная стена; 2 – днище; 3 –
вентиляционные колонки; 4
– люк-лаз; 5 – подающая труба; 6 – световые
люки; 7
– грязевой приямок; 8 – отводящая труба;
9 – грязевая труба; 10
– переливная труба
Отметку наименьшего уровня воды следует определять исходя из высоты hp слоя воды в нем, т.е.
15=14 - hp . (1.52)
Проектом установлена продолжительность работы водозаборных сооружений (Т=16 ч) с 4 ч до 20 ч. Водопотребление же происходит круглые сутки (24 ч). Следовательно, для обеспечения водопотребления в начальное время должны быть созданы (в ночное время) запасы воды в специальных резервуарах. Объем этих запасов определяют с использованием совместных графиков подачи воды в резервуары и водопотребления из них, по формуле
(1.53)
где Qсут – расчетный суточный расход воды в населенном пункте, м3/сут; aн и an – максимальные ординаты соответственно недостатка и превышения графика водопотребления населенным пунктом относительно графика подачи воды насосами, %.
Для указанного режима работы насосной станции и режима водопотребления населения ориентировочно можно принять aн + an 30. Полученные запасы воды следует удвоить на случай аварий и природных аномалий в режиме реки (ледохода, подводного льда и т.д.).
По величине Wрез, воспользовавшись таблицей 1.8 настоящего пособия, подобрать типовой подземный резервуар и определить рабочую глубину воды в нем по формуле
(1.54)
где dр – диаметр резервуара, м.
Таблица 1.8
Основные геометрические размеры подземных резервуаров для воды из сборного железобетона (размеры, м)
Емкость, м3 |
Цилиндрические
|
Прямоугольные |
|||
Диаметр |
Высота |
Ширина |
Длина |
Высота |
|
50 |
6,0 |
1,8 |
3,0 |
6,0 |
3,6 |
100 |
6,0 |
3,6 |
6,0 |
6,0 |
3,6 |
200 |
9,0 |
3,6 |
6,0 |
9,0 |
3,6 |
250 |
9,0 |
3,6 |
6,0 |
12,0 |
4,8 |
300 |
9,0 |
4,8 |
9,0 |
9,0 |
3,6 |
400 |
12,0 |
3,6 |
9,0 |
12,0 |
3,6 |
500 |
12,0 |
4,8 |
12,0 |
12,0 |
3,6 |
600 |
15,0 |
3,6 |
12,0 |
12,0 |
4,8 |
800 |
15,0 |
4,8 |
15,0 |
1,5 |
3,6 |
1000 |
18,0 |
4,8 |
12,0 |
24,0 |
4,8 |
2000 |
24,0 |
4,8 |
18,0 |
24,0 |
4,8 |
3000 |
30,0 |
4,8 |
24,0 |
30,0 |
4,8 |
6000 |
--- |
--- |
36,0 |
36,0 |
4,8 |
10000 |
--- |
--- |
48,0 |
48,0 |
4,8 |
