Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
«Нижегородский государственный архитектурно-строительный университет» (ННГАСУ)
Кафедра безопасности жизнедеятельности
ИССЛЕДОВАНИЕ СОПРОТИВЛЕНИЯ
ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ
ЭЛЕКТРОУСТАНОВОК
Методические указания
для выполнения лабораторной работы по дисциплинам
«Безопасность жизнедеятельности», «Системы защиты среды обитания», «Безопасность строительных систем»
для студентов инженерных специальностей
направлений 270100.62 - «Строительство», 270301.65 - «Архитектура», 280101.65 - «Безопасность жизнедеятельности в техносфере»
Н.Новгород, 2010
УДК 621.317.311
Исследование сопротивления заземляющих устройств электроустановок.
Методические указания для выполнения лабораторной работы по курсу «Безопасность жизнедеятельности», «Системы защиты среды обитания», «Безопасность строительных систем» для студентов инженерных специальностей направлений 270100.62 - «Строительство», 270301.65 - «Архитектура», 280101.65 - «Безопасность жизнедеятельности в техносфере»
Нижний Новгород, издание ННГАСУ, 2010.
Методические указания являются руководством при выполнении лабораторной работы.
Работа посвящена исследованию сопротивления заземляющих устройств электроустановок напряжением до 1000 В. В указаниях изложены основные требования к защитному заземлению, последовательность выполнения измерения сопротивления заземляющих устройств, порядок выполнения расчета удельного сопротивления грунта.
Составитель: профессор Моисеев В.А.
© Нижегородский государственный архитектурно-строительный университет, 2010
Основные положения.
Правилами устройства электроустановок (ПУЭ) предусмотрен ряд защитно-предупредительных мер от возможных поражений электрическим током.
Среди них важное место принадлежит устройству защитного зануления в сетях с глухозаземленной нейтралью.
На рис.1 показана электрическая сеть, проложенная от трансформатора к потребителям электроэнергии. В рассматриваемом случае имеются три фазных провода. L1, L2, L3 и один нейтральный провод N. Фазные провода идут от обмоток трансформатора, нейтральный – от нулевой точки трансформатора. Электрическая сети, в зависимости от состояния нейтрали источника питания (трансформатора, генератора) относительно земли, могут быть:
- с глухозаземленной нейтралью (Т);
- с изолированной нейтралью (I).
Глухозаземлённой нейтралью называется нейтраль трансформатора или генератора, присоединённая непосредственно к заземляющему устройству.
Изолированной нейтралью называется нейтраль трансформатора или генератора, не присоединённая к заземляющему устройству или присоединённая к нему через аппараты, имеющие большое сопротивление.
В том случае, когда металлические части электроприёмников, нормально не находящиеся под напряжением, с целью обеспечения электробезопасности, имеют электрическое соединение с глухоземлённой нейтралью источника питания, то такое соединение называется защитным занулением электроустановок (РЕ - рис.1).
При неисправности изоляции и замыкании на корпус происходит короткое замыкание между повреждённой фазой и нейтральным проводом. В цепи резко увеличивается ток, и повреждённый участок автоматически отключается от сети в результате того, что сгорают плавкие вставки предохранителей, срабатывают токовые реле или отключаются автоматические выключатели.
Провод сети, соединённый с глухозаземлённой нейтралью трансформатора или генератора, называется нулевым проводом. Данный проводник подразделяется на два вида:
- нулевой защитный;
- нулевой рабочий.
Нулевым защитным проводником (РЕ) в электроустановках называется проводник, соединяющий зануляемые части электроустановок с глухозаземлённой нейтралью трансформатора (рис.1а).
Нулевым рабочим проводником (N) в электроустановках называется проводник, используемый для питания электроприёмников, который соединён с глухозаземлённой нейтралью трансформатора.
В электрических сетях нулевой рабочий и нулевой защитный проводники могут быть:
- работает раздельно на всём протяжении сети(рис.1а);
- объединены на части протяжения электрической сети (рис.1б)
- объединены на всём протяжении электрической сети (рис.1в).

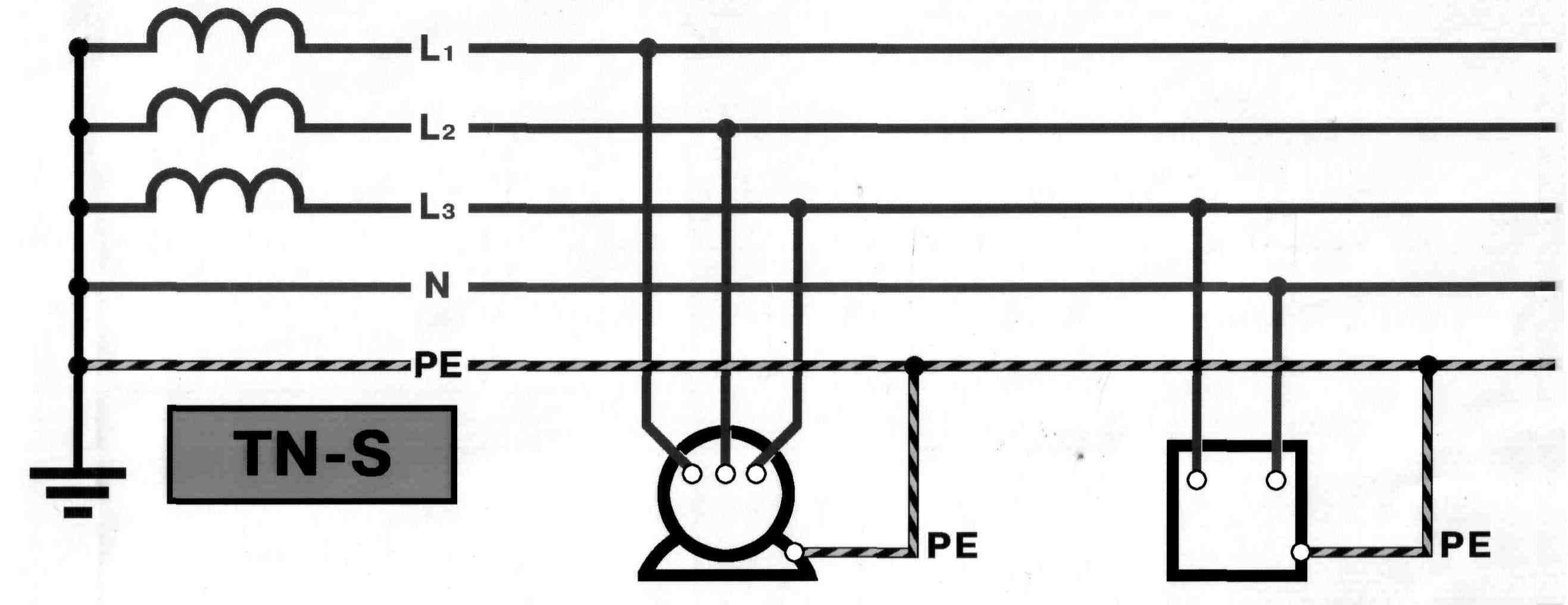

а)

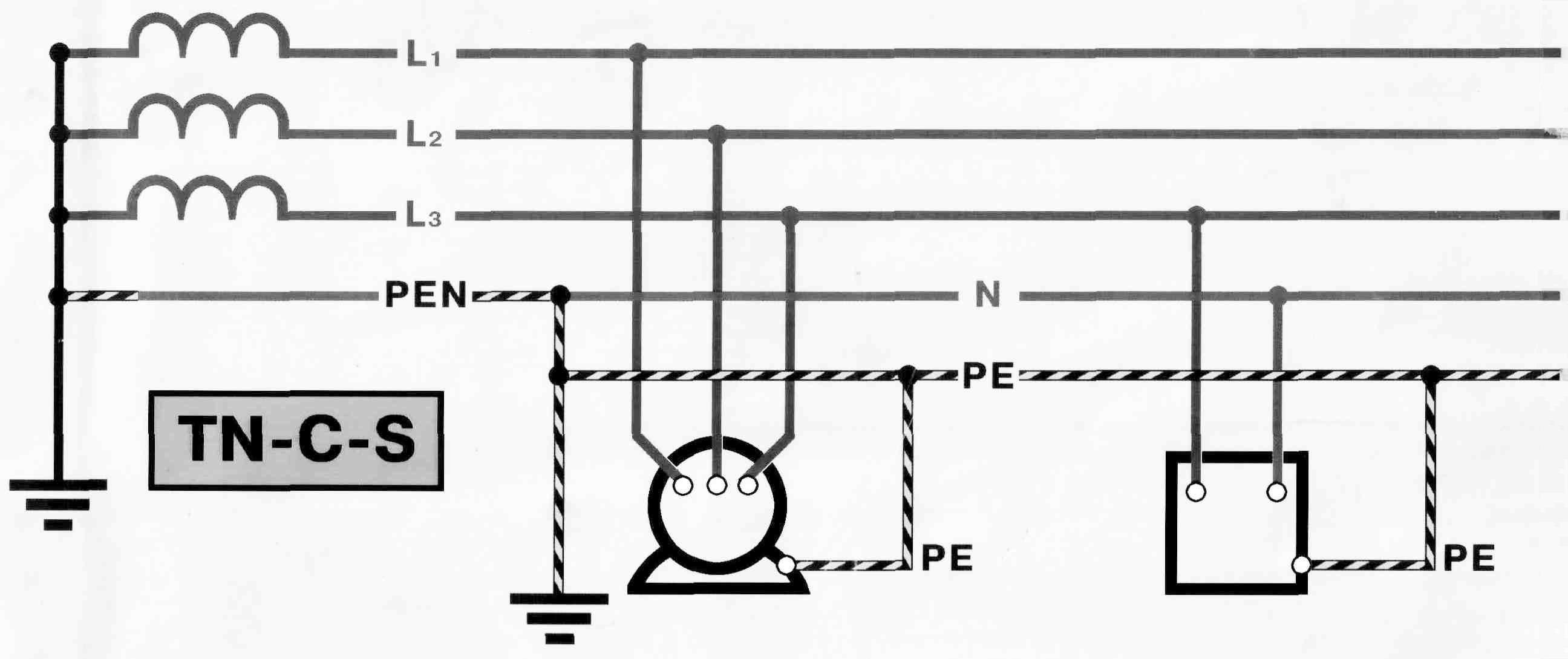

б)

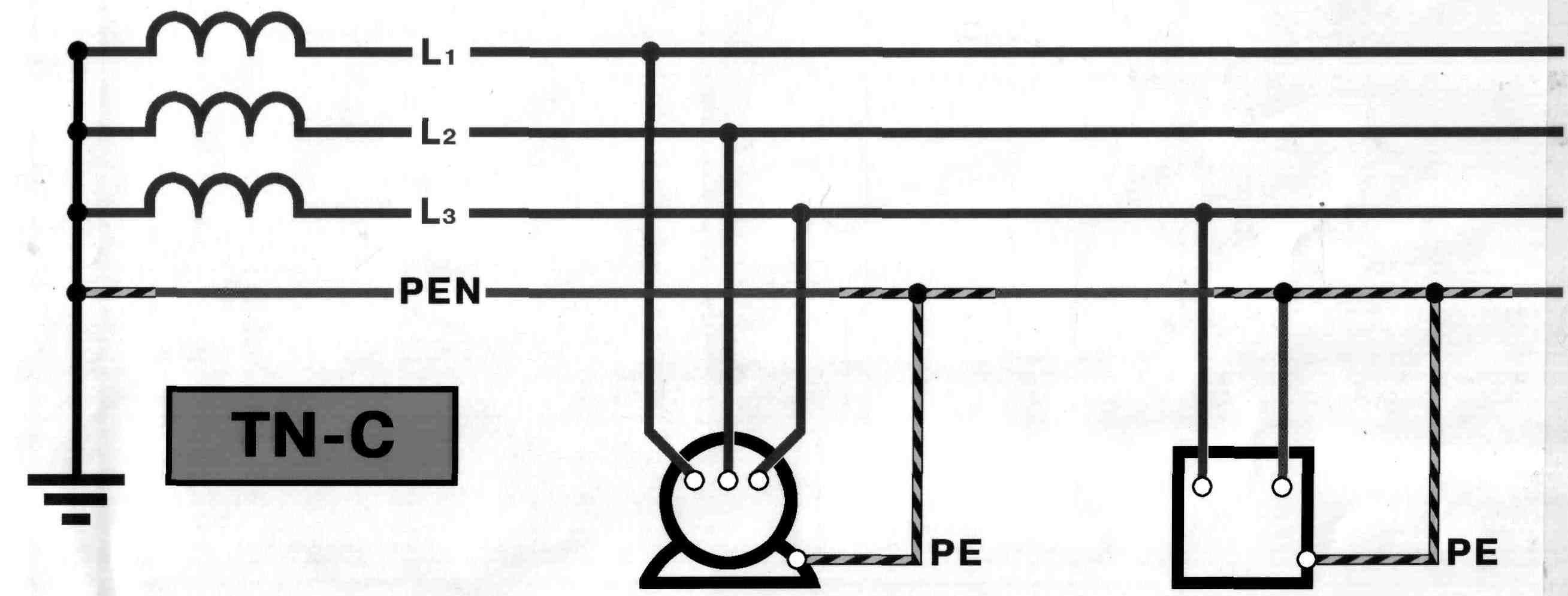

в)
L1, L2, L3, – фазные провода;
N – нулевой рабочий провод;
РЕ – нулевой защитный провод;
P
Т
– глухозаземленная нейтраль;
N
С
S
C - S
– нулевой рабочий и нулевой защитный проводники объединены на части протяжении системы.
Рис.1.
Заземление башенного крана с глухозаземленной нейтралью
1 – питающий четырехжилый кабель; 2 – пункт подключения; 3 – соединительный заземляющий проводник; 4 – гибкий шланговый четырехжильный кабель; 5 – вводный ящик на кране; 6 – перемычки между стыками рельсов; 7 – перемычки между нитками рельсов; 8 – естественный заземлитель (водопровод); 9 – повторный заземлитель; 10 – заземляющий болт; 11 – заземляющая жила четырехжильного питающего кабеля; 12 – заземляющая жила шлангового кабеля
Рис. 2
