8. Пример расчета корректированных значений вибрации
В качестве наглядно примера работы программы «Калькулятор» приведем расчет корректированного уровня локальной вибрации с помощью этой программы и вручную.
Расчет корректированного уровня виброускорения путем энергетического суммирования приведен в таблице 8.1
Таблица 8.1
Среднегеометрические частоты октавных полос, Гц |
Уровни виброскорость L, дБ |
Значение весовых коэффициентов, Lk (табл. 3) |
Корректированные октавные уровни виброскорости (энергетическое суммирование), дБ |
Данные попарного энергетического суммирования уровней виброскорости с учетом поправок по табл. 8.2 |
||
8 |
100 |
-6 |
94 |
99,5 |
103,5 |
103,5 |
16 |
98 |
0 |
98 |
|||
31,5 |
100,1 |
0 |
100,1 |
100,5 |
||
63 |
90,1 |
0 |
90,1 |
|||
125 |
79,1 |
0 |
79,1 |
79,5 |
79,5 |
|
250 |
69,1 |
0 |
69,1 |
|||
500 |
60,1 |
0 |
60,1 |
60,9 |
||
1000 |
53,1 |
0 |
53,1 |
Значение добавок в зависимости от разности слагаемых уровней
Таблица 8.2
Разности слагаемых уровней L1-L2, дБ |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Добавка, ∆ L, дБ |
3 |
2,5 |
2,2 |
1,8 |
1,5 |
1,2 |
1 |
0,8 |
0,6 |
0,5 |
0,4 |

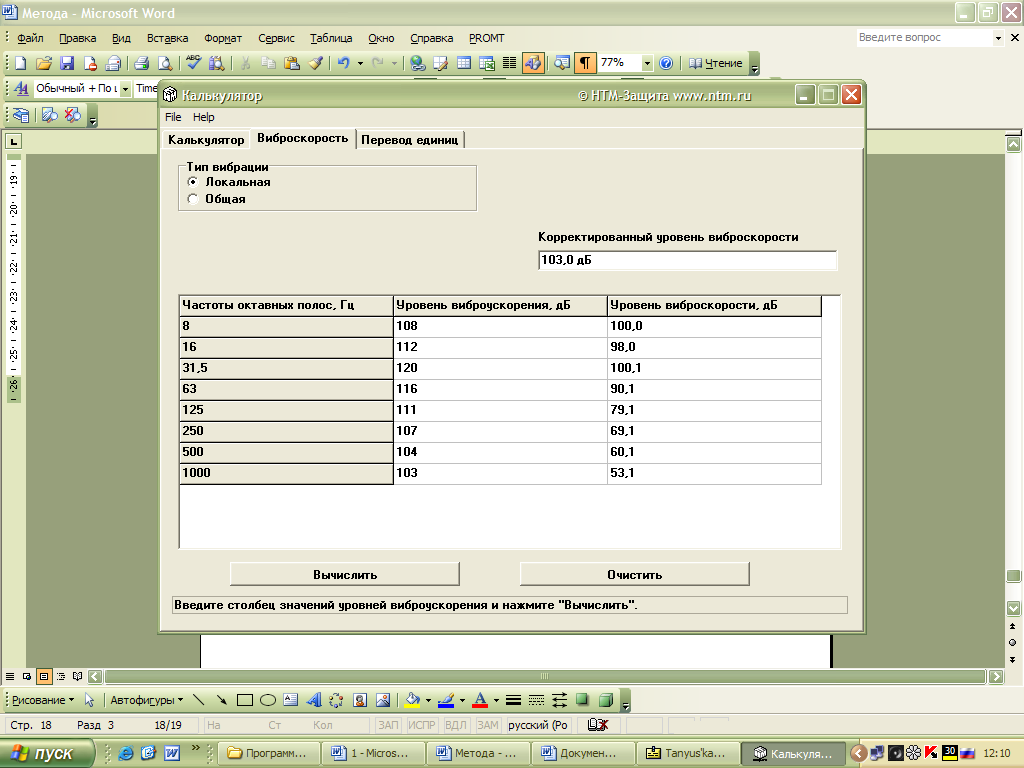

Расчет корректированного уровня виброскорости при помощи программы «Калькулятор»
9. Построение графиков распределения уровней виброускорения по октавным полосам при помощи программы Excel
Результату замеров записанные прибором при измерении преданные на компьютер (согласно алгоритма изложенного в разделе 6) открывают в программах «Блокнот», «Текстовый редактор WordPad» и Microsoft Word. Протокол замеров общей вибрации по оси Z (режим VZ в меню) в программе Microsoft Word выглядит следующим образом:
Параметры измерения:
Режим измерения: dBVZ ; Диапазон шкалы: 80-150; Перегрузка: %;
Дата проведения: 21.11; Время: 11:05; Длительность: 00:00:50.
Результаты измерения:
--------------------------------------------------------
|Частота,Гц| 01с,дБ | Lmax,дБ | Lmin,дБ | Leq,дБ |
--------------------------------------------------------
| 0,8 | 83.2 | 97.0 | 70.8 | 91.6 |
--------------------------------------------------------
| 1,0 | 78.6 | 97.2 | 74.4 | 90.8 |
--------------------------------------------------------
| 1,25 | 85.0 | 98.5 | 64.8 | 90.1 |
--------------------------------------------------------
| 1,6 | 96.4 | 96.6 | 74.1 | 88.6 |
--------------------------------------------------------
| 2,0 | 96.2 | 98.7 | 68.4 | 89.9 |
--------------------------------------------------------
| 2,5 | 87.1 | 98.0 | 71.4 | 89.9 |
--------------------------------------------------------
| 3,15 | 85.0 | 103.9 | 73.3 | 93.4 |
--------------------------------------------------------
| 4,0 | 96.6 | 109.1 | 78.7 | 101.6 |
--------------------------------------------------------
| 5,0 | 111.7 | 115.6 | 90.4 | 109.9 |
--------------------------------------------------------
| 6,3 | 85.7 | 108.9 | 85.1 | 100.5 |
--------------------------------------------------------
| 8,0 | 94.0 | 108.2 | 84.3 | 99.4 |
--------------------------------------------------------
| 10,0 | 97.4 | 113.2 | 89.1 | 104.0 |
--------------------------------------------------------
| 12,5 | 103.2 | 114.7 | 93.9 | 106.3 |
--------------------------------------------------------
| 16 | 99.1 | 111.9 | 90.5 | 102.6 |
--------------------------------------------------------
| 20 | 94.2 | 107.9 | 89.0 | 100.6 |
--------------------------------------------------------
| 25 | 98.8 | 107.0 | 88.7 | 100.5 |
--------------------------------------------------------
| 31,5 | 94.0 | 105.5 | 88.6 | 97.9 |
--------------------------------------------------------
| 40 | 89.5 | 102.7 | 84.2 | 94.1 |
--------------------------------------------------------
| 50 | 86.4 | 94.5 | 82.1 | 88.7 |
--------------------------------------------------------
| 63 | 84.0 | 89.0 | 76.2 | 82.5 |
--------------------------------------------------------
| 80 | 79.4 | 89.9 | 75.1 | 81.5 |
--------------------------------------------------------
| Wk | 112.4 | 118.1 | 102.8 | 112.5 |
--------------------------------------------------------

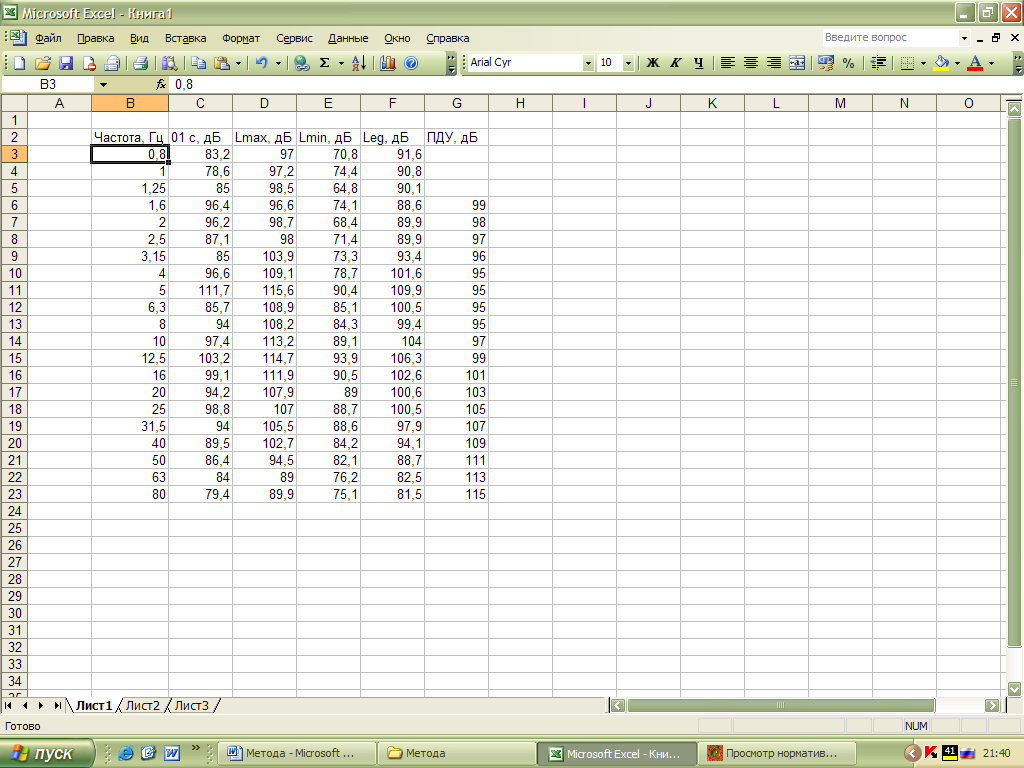

Для построения графика необходимо перенести эти данные в программу Microsoft Excel. Необходимо добавить ещё один столбец данных – ПДУ, дБ. Предельно допустимый уровень виброускорения устанавливается в соответствии с СН 2.2.4/2.1.8.566-96 производственная вибрация, вибрация в помещениях жилых и общественных зданий. В данном случае нормы установлены для технологической вибрации III а. Веденные данные должны иметь следующий вид рис. 9.1:
Рис. 9.1
Построение графика в программе Microsoft Excel выполняется по следующему алгоритму:

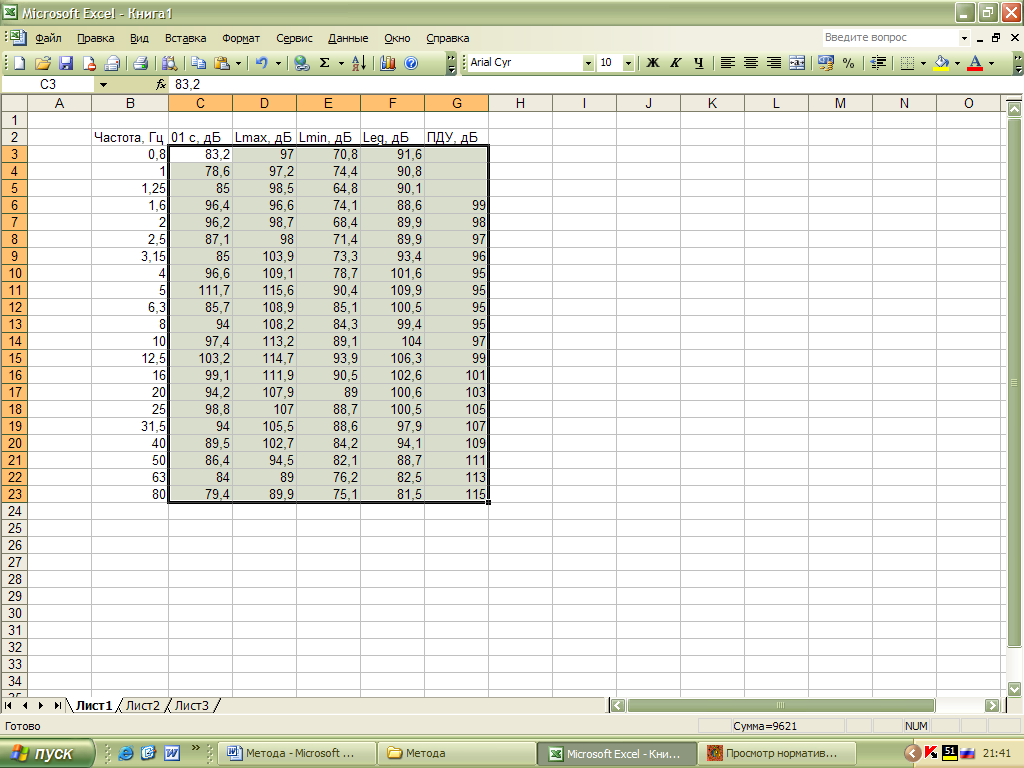

1. Необходимо выделить область данных так как показано на рис 9.2.
Рис. 9.2
2. Необходимо в меню ВСТАВКА выбрать команду ДИАГРАММА. После её нажатие появляется окно мастера диаграмм рис 9.3.
Рис 9.3

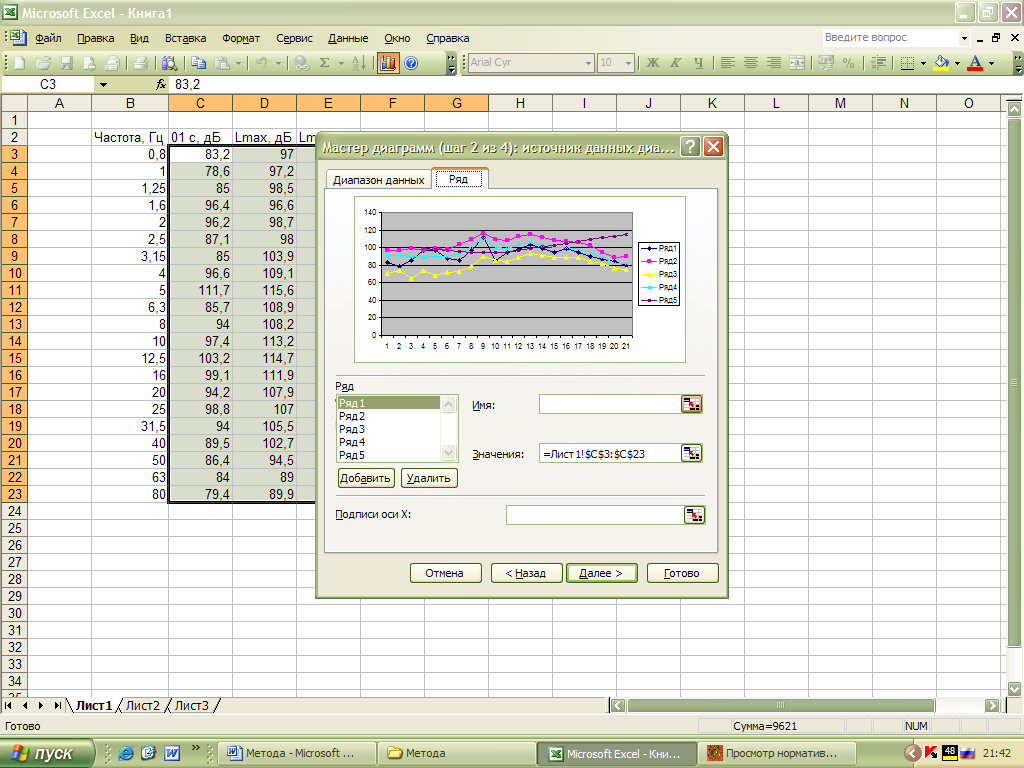

3.Нажимаем далее. В шаге 2 из 4 открываем закладку «Ряд». В строке имя нужно подписать ряды:
Ряд1 - 01 с, дБ
Ряд2 - Lmax, дБ
Ряд3 - Lmin, дБ
Ряд4 - Leg, дБ
Ряд5 - ПДУ, дБ
Необходимо нажать на значок, который находится рядом со строкой «Подпись оси Х» рис. 9.4
Рис. 9.4

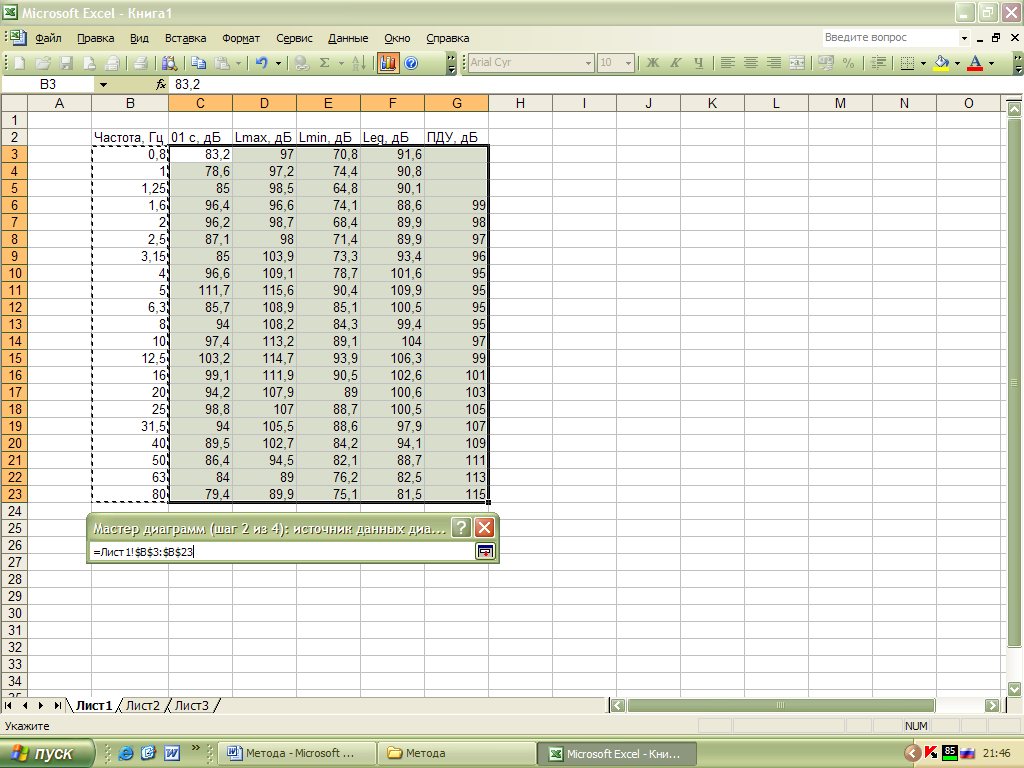

4. Выделить область данных «Частота, Гц» затем нажать на значок, который находится с левой стороны от строки мастера диаграмм рис 9.5
Рис. 9.5

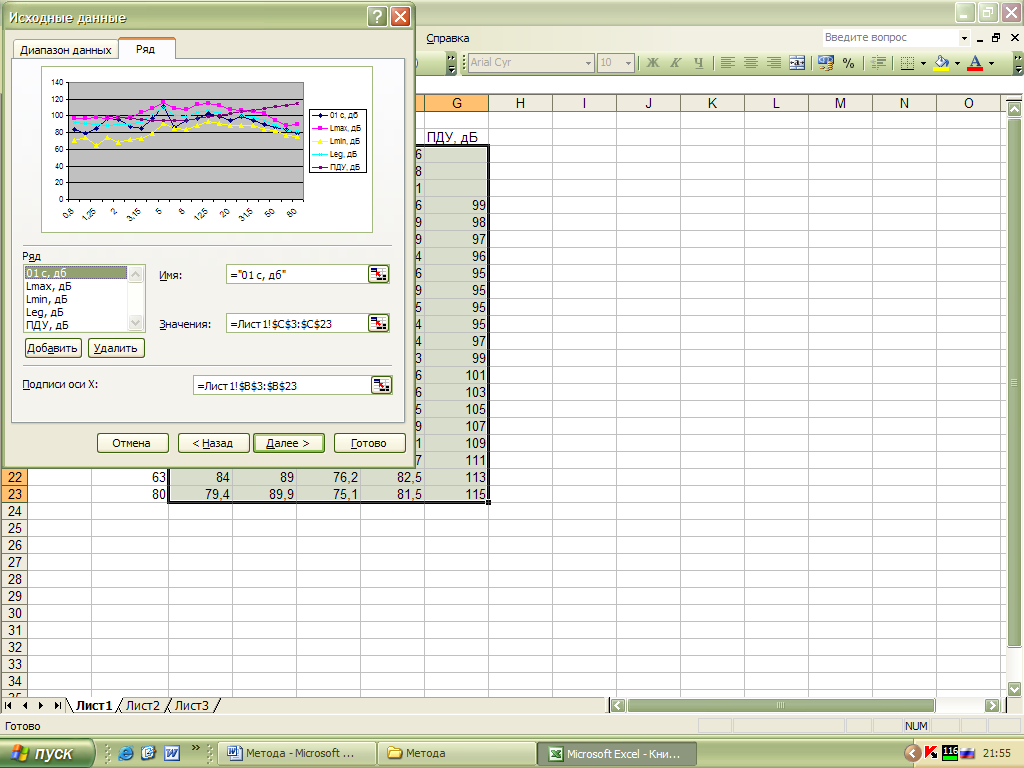

5. Мастер диаграмм должен иметь следующий вид рис. 9.6. Нажать далее.
Рис. 9.6

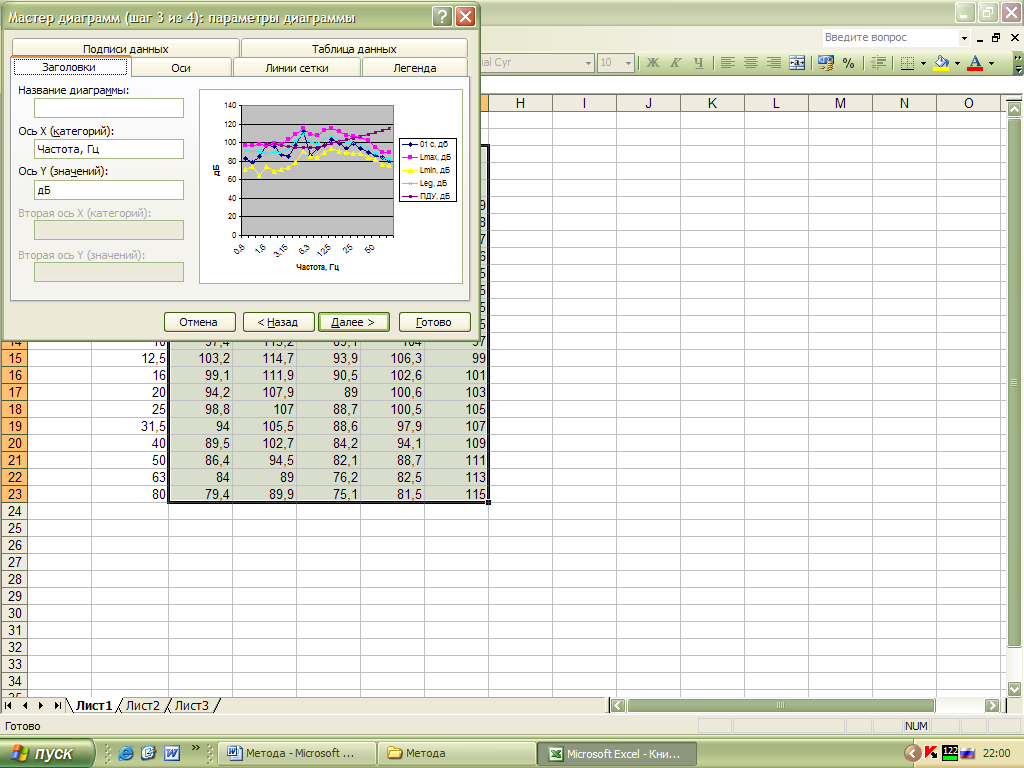

6. В шаге третьем необходимо открыть закладку заголовки подписать их рис. 9.7:
Ось Х – Частота, Гц;
Ось Y – дБ.
Рис. 9.7

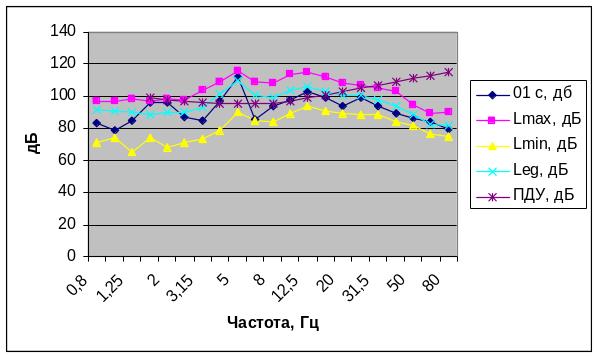

7. В шаге «4 из 4» нажать готово. График должен иметь следующий вид рис. 9.8.
Рис. 9.8
8. Для того, чтобы график был удобно читаем необходимо выполнить его форматирование:
дважды кликните правой клавишей мышки по оси «Частота, Гц», в закладке «Шкала» установить число категорий между подписями делений – 1. Нажать Ок, а затем слегка растянуть график в бок.
дважды кликните правой клавишей мышки по оси «дБ», в закладке «Шкала» введите значения: минимальное значение -50, максимальное значение 120, цена основных и промежуточных делений – 5. Нажмите Ок, а затем слегка растянуть график в низ.

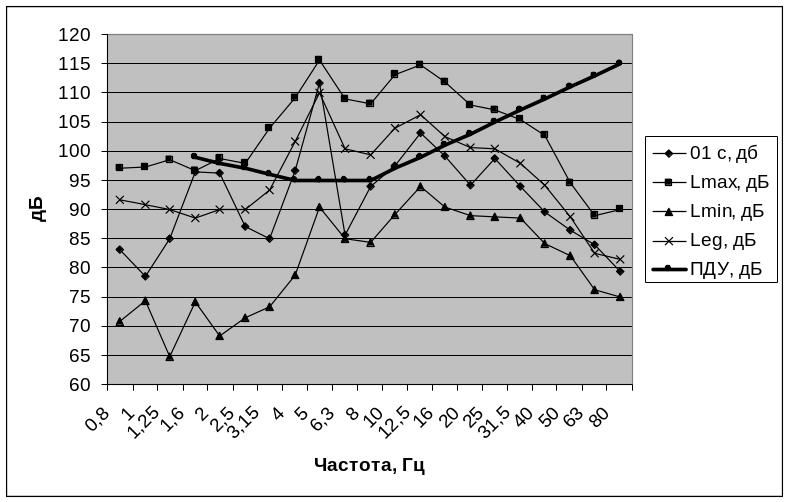

9. Окончательно в черно-белом варианте график имеет вид рис. 9.9.
Рис. 9.9
