5. Порядок проведения измерений
Для проведения измерений необходимо собрать прибор. Для измерения общей вибрации порядок сбора прибора следующий:

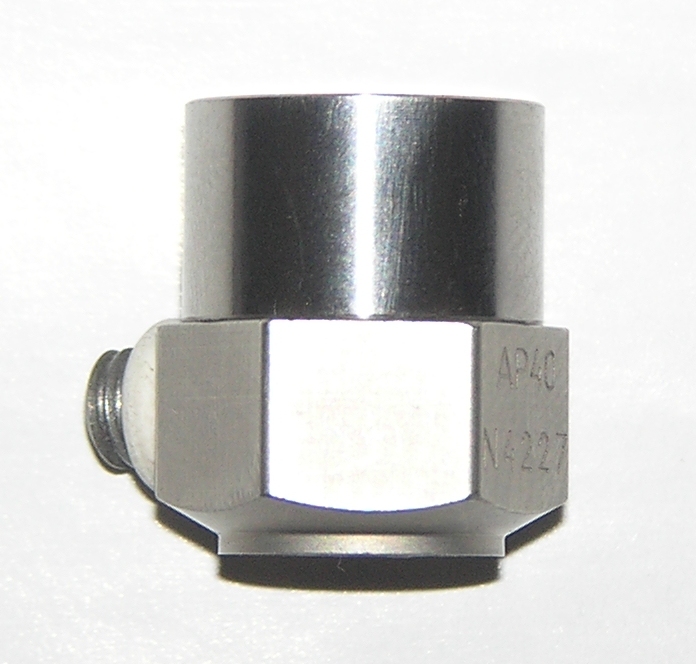

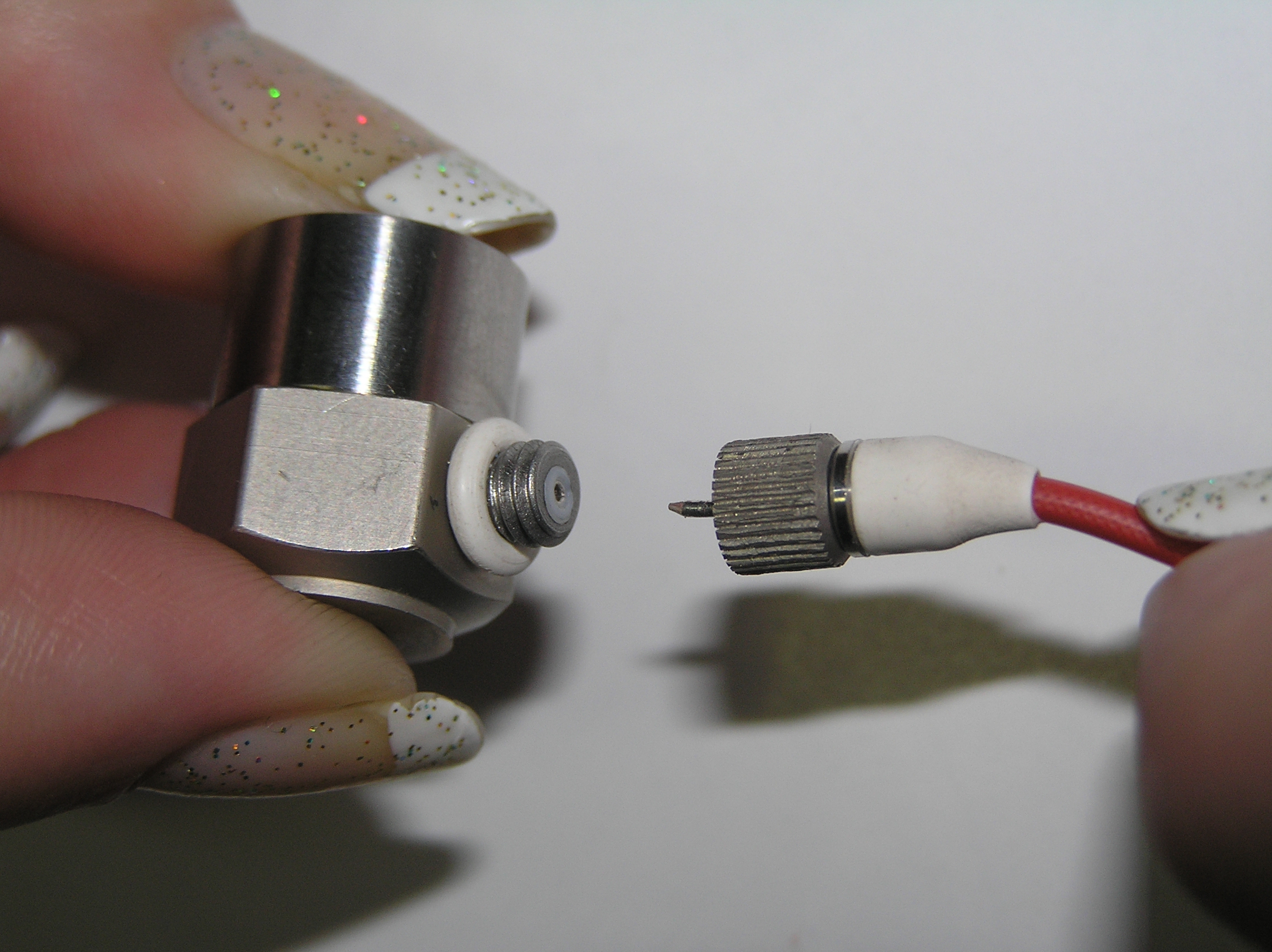

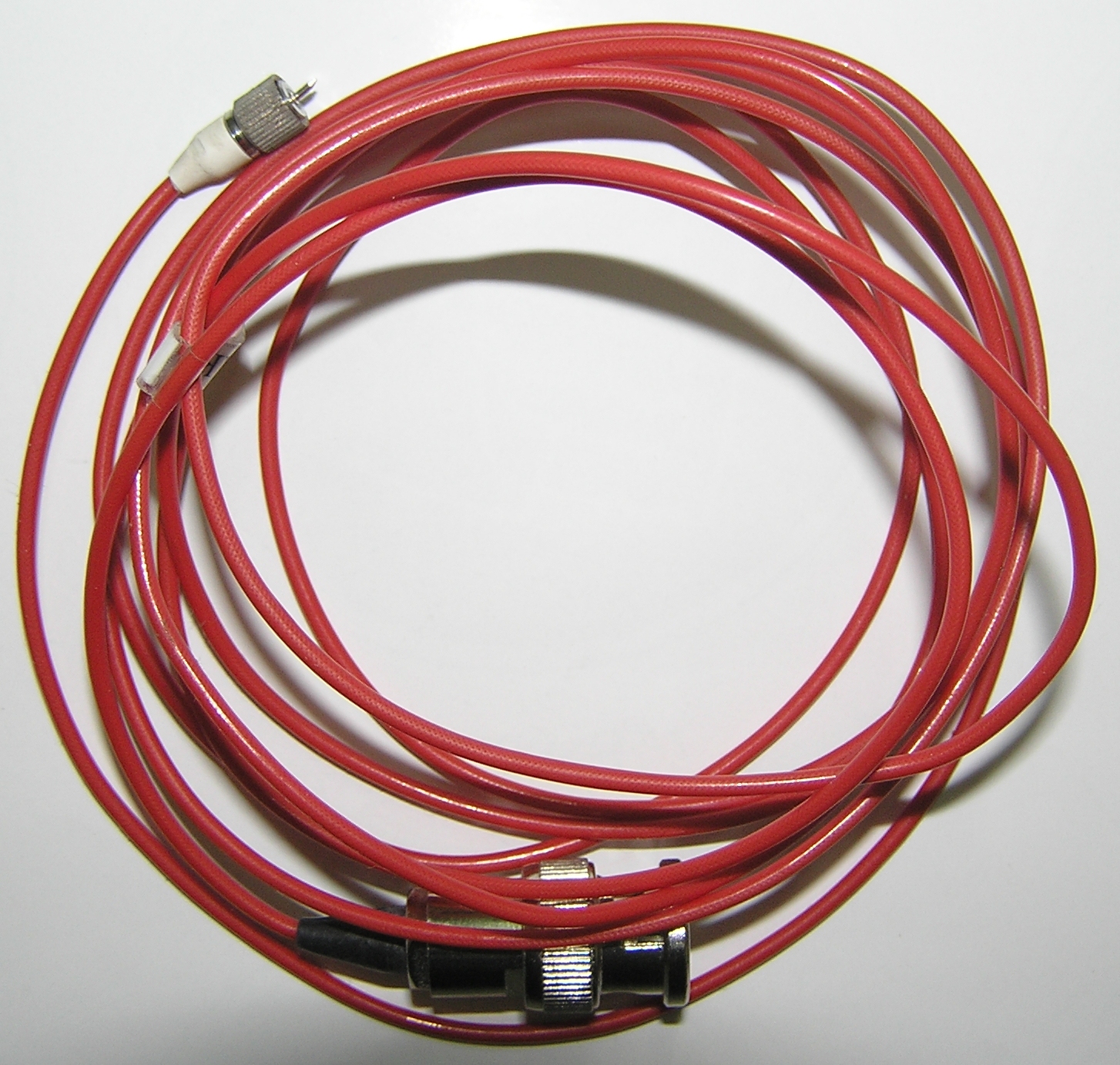

1.Вибродатчик рис. 5.1 и провод рис. 5.2 соединить как показано на рис. 5.3.
Рис. 5.1 Рис. 5.2
Рис. 5.3
2. Соединить другой конец провода рис. 5.2 с вибропреобразователем рис. 5.4, другим концом провод вибропреобразователем соединить с гнездом на торцевой стороне прибора.
Рис. 5.6

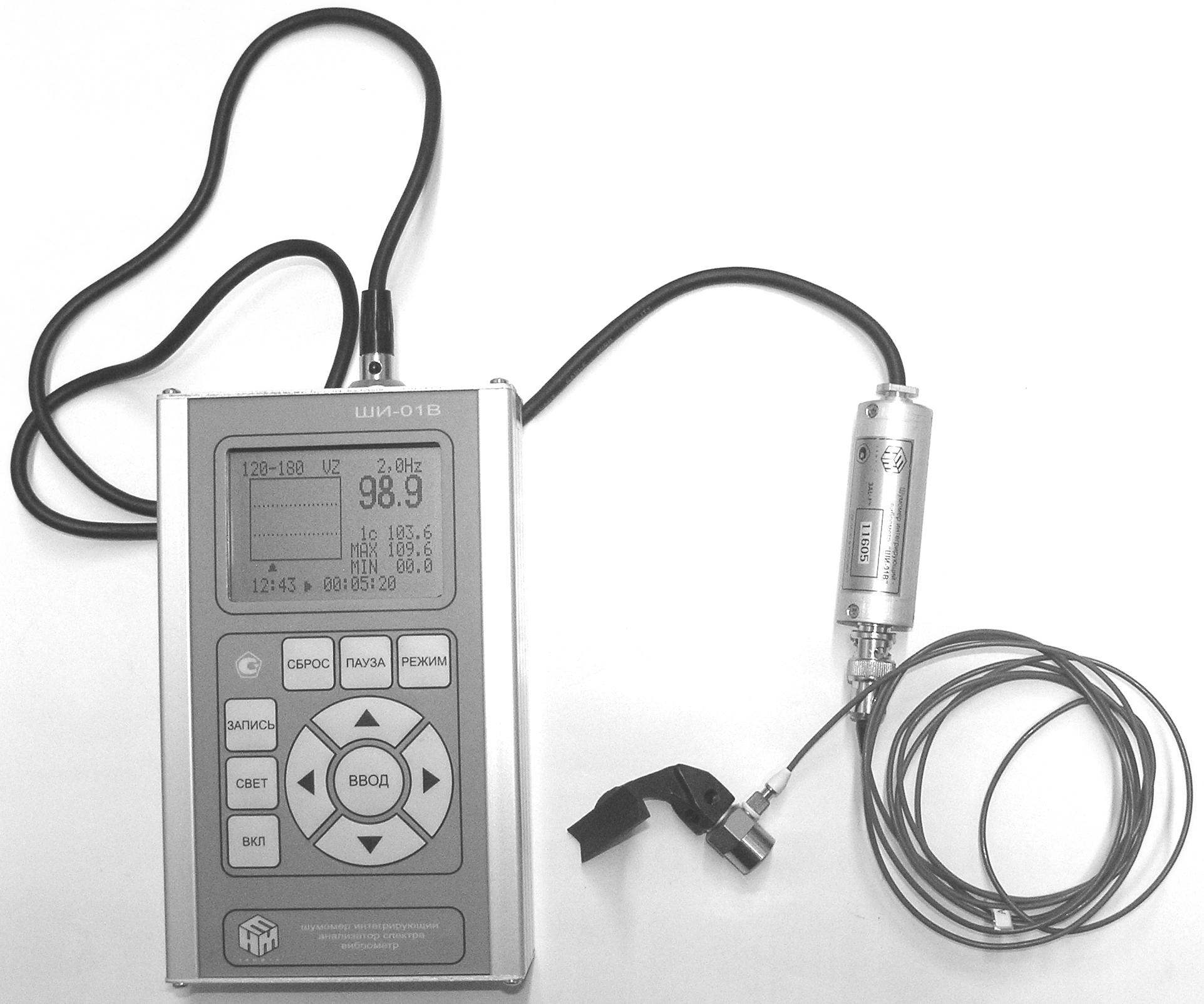

5. После сбора прибора и подготовки его к работе он должен выглядеть как на рис. 5.6 а.
Рис. 5.6 а

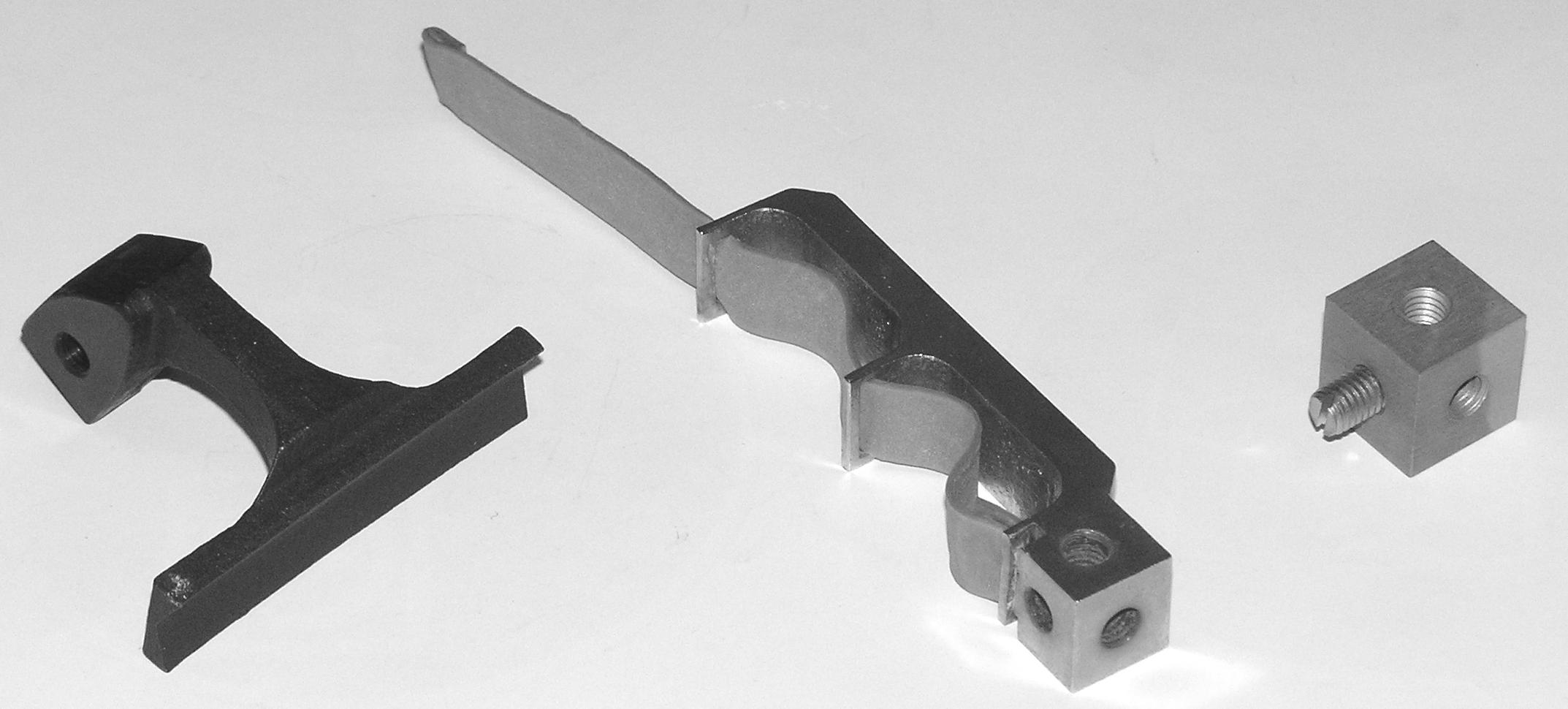

6. Измерение локальной вибрации производится с помощью вобровоспринимающих устройств показанных на рис. 5.7.
Рис. 5.7
7. Принцип сбора прибора при измерении локальной вибрации тот же самый. Вибродатчик рис. 5.1 прикручивается к одному из вобровоспринимающих устройств рис. 5.7. После сбора, прибор должен выглядеть следующим образом рис. 5.8.
Рис. 5.8
6. Передача данных с шумомера на пэвм

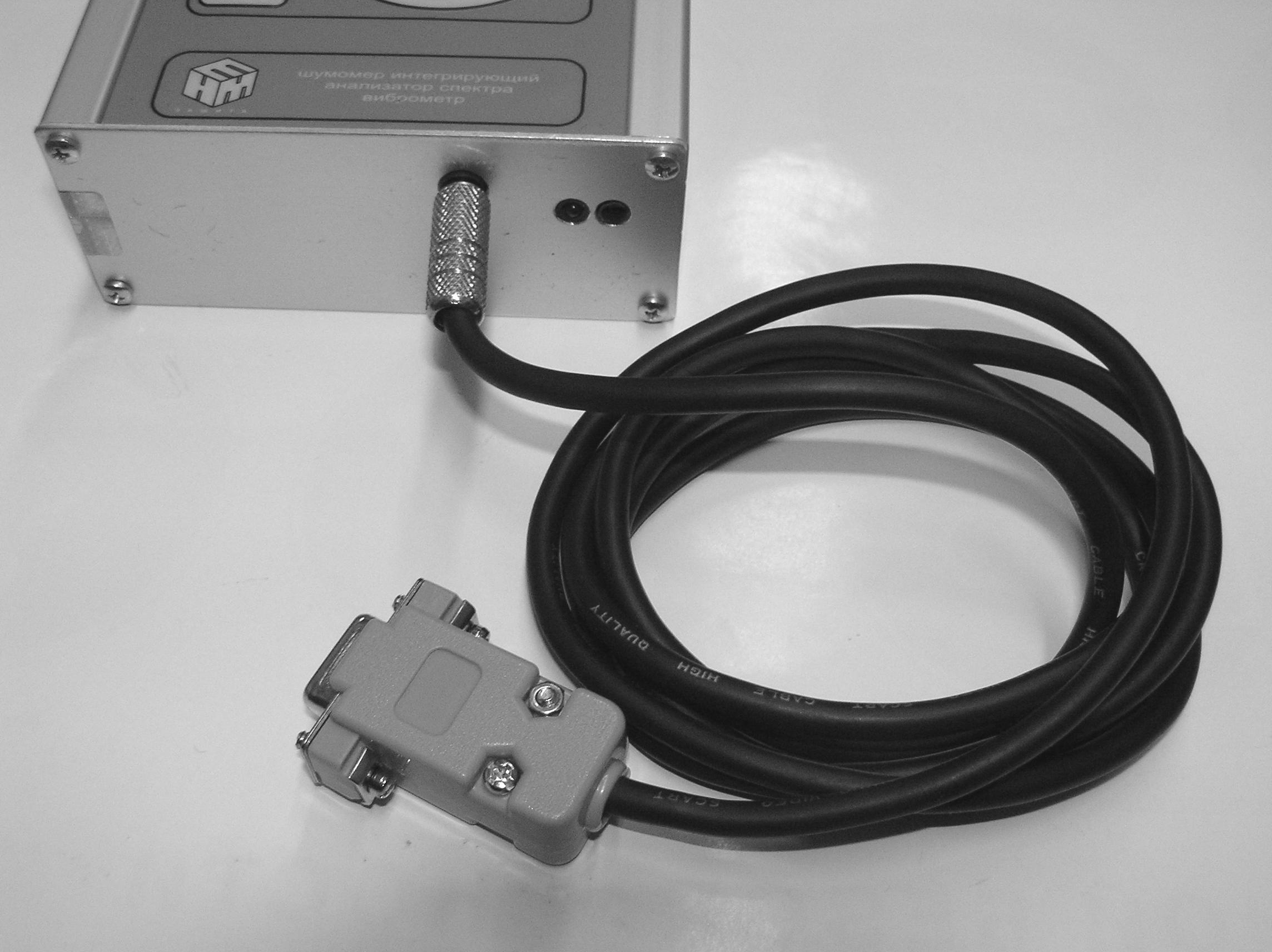

Соединить шумомер и порт СОМ 2 компьютера кабелем из комплекта шумомера (рис. 6.1);
Рис. 6.1

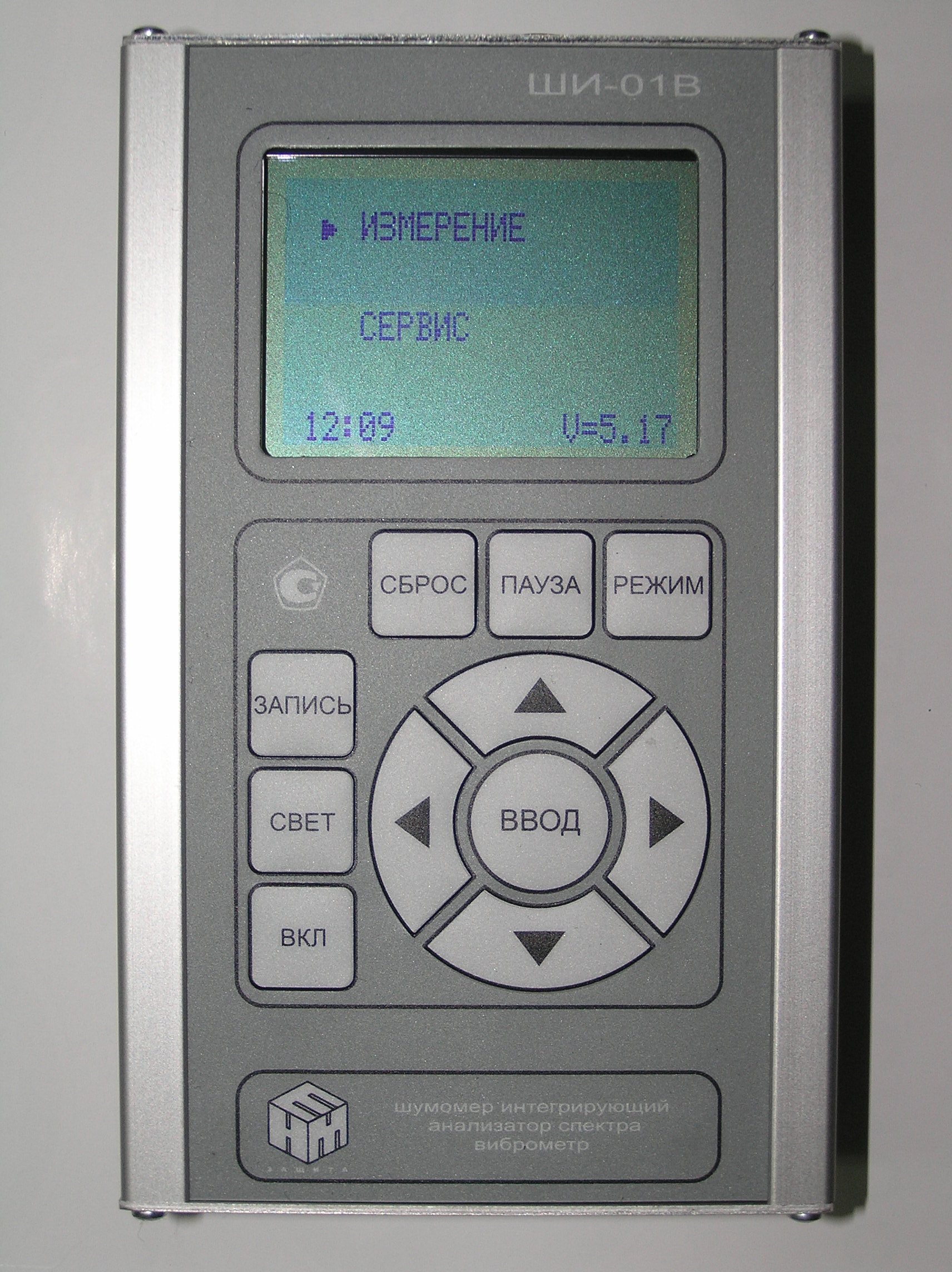

В меню СЕРВИС шумомера войти в пункт СВЯЗЬ;
Запустить на компьютере программу «ShumServ»;
Нажав кнопку СОЕДИНЕНИЕ, дождаться сообщения «связь установлена»;
Установить номер записи в памяти шумомера, начиная с которого будут передаваться данные в компьютер;
Нажать кнопку ПЕРЕДАЧА
Нажать кнопку ВЫХОД
7. Обработка результатов в программе «Калькулятор».
Данная программа представляет собой калькулятор для работы с уровнями: вычисление суммы и разности уровней, нахождение среднего и эквивалентного уровня, вычисление уровней виброскорости в полосах частот по известным уровням виброускорения в этих полосах и вычисления корректированого уровня виброскорости, перевод в различные единицы измерения.

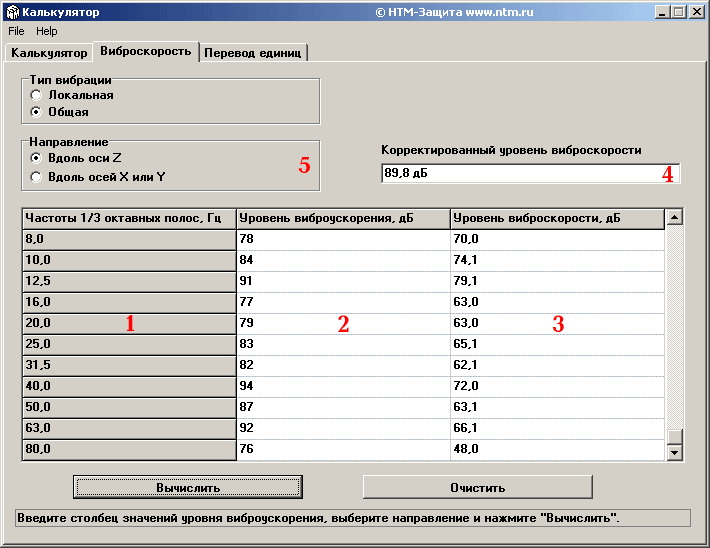

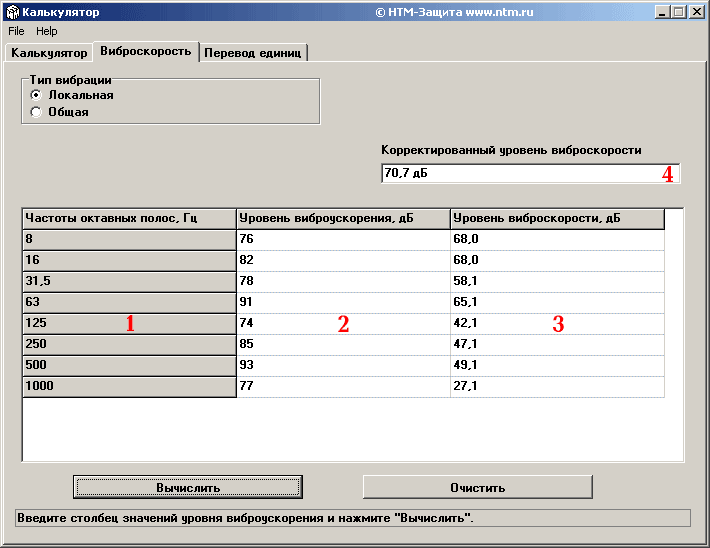

Выполнение расчётов начинается с выбора типа вибрации - переключатель 5 (Локальная вибрация или общая вибрация). В нижней части калькулятора выводится краткое описание действий 6 . После ввода данных в соответствующие поля нажмите кнопку "Вычислить". В столбце 3 отобразятся вычисленные уровни виброскорости в полосах частот, а в поле 4 корректированный уровень виброскорости.
Локальная вибрация
В
ычисление
локальной вибрации:
1)
ввести значения уровней виброускорения
(в децибелах) в октавных полосах частот,
в столбец
2,
2)
нажать кнопку "Вычислить".
В
столбце 3
отобразятся вычисленные уровни
виброскорости в полосах частот. а в
поле 4
корректированный уровень виброскорости.
Полная очистка осуществляется нажатием кнопки "Очистить".
Общая вибрация
Вычисление общей вибрации: 1) ввести значения уровней виброускорения (в децибеллах) в 1/3 октавных полосах частот, в столбец 2, 2) выбрать направление (Z или XY) - переключатель 5, 3) нажать кнопку "Вычислить". В столбце 3 отобразятся вычисленные уровни виброскорости в полосах частот. а в поле 4 корректированный уровень виброскорости.
Полная очистка осуществляется нажатием кнопки "Очистить".
