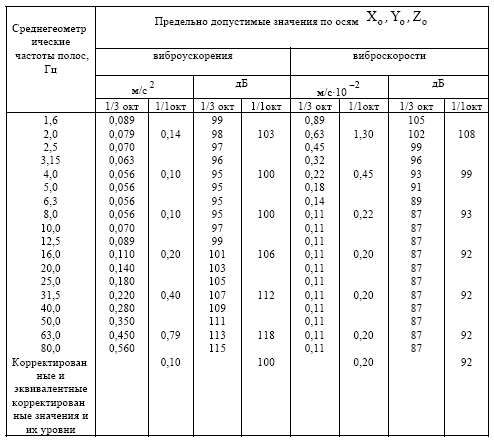

Предельно допустимые значения вибрации рабочих мест категории 3 – технологической типа «а» на постоянных рабочих местах производственных помещений

Все предельно допустимые значения параметров производственной вибрации (на рабочих местах) установлены для длительности вибрационного воздействия на человека 480 мин (8 часов).

Если общее (суммарное) время воздействия вибрации на человека менее 480 мин, то в соответствии с требованиями [4] все нормируемые параметры вибрации (V, L_V, a, L_a, V_Uэкв, L^Uэкв_V, a_Uэкв, L^Uэкв_а) должны умножаться на понижающий коэффициент . Здесь Т – длительность воздействия вибрации на человека, мин.

Например, предельно допустимое корректированное значение виброускорения производственной локальной вибрации длительностью 120 мин будет определено следующим образом:

а¹²⁰_U = a_{U =} 2м/с² = 4 м/с². Здесь а_U = 2м/с² – по табл. 5

Если время воздействия на человека Т<30 мин, то при вычислении понижающего коэффициента принимается Т = 30 мин.

4. Принцип работы шумомера интегрирующего-виброметра ши-01в

Прибор ШИ-01В предназначен для измерений уровней звука с частотами характеристиками А, С, общего уровня звукового давления звукового и инфразвукового диапазонов с частотной характеристикой ЛИН, уровней звукового давления в октавных и третьоктавных полосах; уровней виброускорения с частотной характеристикой ЛИН, уровней виброускорения в октавных и третьоктавных полосах, корректированных уровней виброускорения.

Для локальной вибрации — уровни виброускорения с временами усреднения 1; 5; 10 с и эквивалентные уровни виброускорения в октавных полосах со средними геометрическими частотами 8; 16; 31,5; 63; 125; 250; 500; 1000 Гц. Корректированный (Wh) уровень виброускорения с временами усреднения 1; 5; 10 с и эквивалентный корректированный уровень.

Для общей вибрации - уровни виброускорения с временами усреднения 1; 5; 10 с и эквивалентные уровни виброускорения в третьоктавных полосах со средними геометрическими частотами 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80 Гц. Корректированные (Wd, Wk) уровни виброускорения с временами усреднения 1; 5; 10 с и эквивалентные корректированные уровни.

Уровни виброускорения с временами усреднения 1; 5; 10 с и эквивалентные уровни виброускорения на частотной характеристике ЛИН.

При измерении уровней виброускарения прибор имеет переключаемые диапазоны в соответствии с таблицей 4.1

Таблица 4.1

Обозначение диапазона	Диапазон измерения, дБ			Эквивалентный уровень собственных электрических шумов, приведенных ко входу, дБ
	Wk, Wd	Wh	LIN	Wk, Wd	Wh	LIN
80-140	80-140	80-140	80-140	70	70	70
90-150	90-150	90-150	90-150	80	80	80
100-160	100-160	100-160	100-160	90	90	90
110-170	110-170	110-170	110-170	100	100	100
120-180	120-180	120-180	120-180	110	110	110

Измерение параметров вибрации основано на преобразовании механических колебаний в электрические с их последующей обработкой.

При измерениях в режиме VLin одновременно в реальном времени измеряются среднеквадратичные уровни виброускорения с временами усреднения 1, 5, 10 с и эквивалентный уровень виброускорения. По каждому параметру фиксируются максимальное и минимальное значения за время измерения. Результаты измерения представлены на индикаторе прибора в цифровом виде и в виде аналоговых индикаторов. В зависимости от положения маркера вывода, управляемого клавишами ◄► в состав цифрового вывода включены либо текущие значения всех параметров, либо текущее, минимальное и максимальное значения параметра, отмеченного маркером вывода. Во всех режимах работы прибора на индикатор выводятся: обозначение режима измерения, текущий диапазон шкалы, индикация счетчика продолжительности измерения (время с начала измерения при работе без таймера, время до окончания измерения при работе с таймером), время астрономическое, показание индикатора перегрузки условное обозначение состояния измерения.

В режиме измерения локальной вибрации VL одновременно измеряются уровни виброускорения в октавных полосах частот 8- 1000 Гц и корректированный уровень виброускорения Wh. Для всех величин измеряются среднеквадратичные значения уровней с постоянными усреднения 1 с, 5 с или 10 с и эквивалентные уровни. Определяются максимальные и минимальные значения за время измерения. Результаты измерения представлены в виде числовых значений и аналоговых индикаторов. Индикаторы с 1 по 8 отображают уровни в октавных полосах частот, индикатор 9 отображает корректированный уровень. В цифровом виде представлены значение эквивалентного уровня (крупный шрифт) постоянная времени усреднения, текущее, максимальное и минимальное значения среднеквадратичного уровня, значение средней геометрической частоты (для фильтров) или обозначение Wh (для корректированного уровня).

В режимах измерения общей вибрации одновременно измеряются уровни виброускорения в третьоктавных полосах частот 0,8- 80 Гц и корректированный уровень виброускорения Wk в режиме VZ или Wd в режиме VXY. Положение оси ВП должно соответствовать режиму измерения. Режим VZ предполагает, что ось ВП направлена по оси Z. Режим VXY предполагает, что ось ВП направлена по оси X или по оси Y. Для всех величин измеряются среднеквадратичные значения уровней с постоянными усреднения 1 с, 5 с или 10 с и эквивалентные уровни. Определяются максимальные и минимальные значения за время измерения. Результаты измерения представлены в виде числовых значений и аналоговых индикаторов. Так как число третьоктавных фильтров в режимах VZ и VXY равно 21 на ЖКИ показан участок третьоктавного спектра, шириной в 9 фильтров из 21. Числовые данные относятся к полосе, на которую установлен маркер. При перемещении маркера вывода правее или левее крайних полос в окне происходит сдвиг спектра относительно окна индикатора. Таким образом в окно индикатора для просмотра можно установить любой участок третьоктавного спектра. Шаг сдвига спектра относительно окна составляет 4 полосы. Если в окне установлен крайний правый участок спектра то последний аналоговый индикатор отображают значение Wd или Wk. Соответственно, при установке на него маркера вывода, вместо значения центральной частоты выводится обозначение Wd или Wk. В цифровом виде представлены значение эквивалентного уровня (крупный шрифт), постоянная времени усреднения, текущее, максимальное и минимальное значение среднеквадратичного уровня с указанной постоянной времени усреднения.
