На третьем этапе расчета:

• определяют и анализируют параметр θ. При 0 < θ < 1 продолжительность периода существования взрывоопасной концентрации внутри РВС определяют по формуле (2.13).

• уровень взрывоопасности технологической системы (формула (2.14)).

Вопросы для подготовки к защите работы

1. Область применения показателя «уровень взрывоопасности технологической системы».

2. Область применения показателя пожаровзрывоопасности «концентрационные пределы распространения пламени».

3. Что понимают под термином «околопредельная ЛВЖ»?

4. Как можно определить ход изменения температуры основной массы ЛВЖ в резервуаре в течение года?

5. Что является источником существенных тепловых изменений, происходящих в РВС?

6. Примерно, на сколько градусов, может превышать значение температуры поверхностного слоя ЛВЖ над основной массой жидкости в РВС?

7. Укажите основные меры пожарной безопасности, направленные на повышение устойчивости технологической системы «РВС – ЛВЖ» к возникновению пожара?

Пример расчета уровня взрывоопасности технологической системы «рвс – лвж» Исходные данные

• географическая широта местности, ψ = 40 ^о;

• число безоблачных дней в июле, N_с.дн = 23 ;

• диаметр РВС, d_р = 10,4 м; высота РВС, h_р = 9,0 м;

• среднемесячная температура окружающего воздуха для июля месяца, t_f = 17,6 ^оС;

• максимальная суточная амплитуда колебаний температуры окружающего воздуха для июля месяца, t_f-mах = 37 ^oC;

• нижний температурный предел распространения пламени, t_нп=25,0^оС;

• плотность жидкости, ρ_ж = 702 кг∙м^-3;

• уровень взлива жидкости в РВС, h_ж = 3,74 м.

Расчет

Максимальная среднемесячная температура окружающего воздуха

t_f-max = t_f + t_f-mах/2 = 17,6 + 37 / 2 = 36,1 ^oC.

Площадь зеркала испарения ЛВЖ в РВС

f_ж = π d_р²/4 = 3,14 · 10,4² / 4 = 84,9 м².

Площадь оболочки, ограничивающей газовое пространство РВС

f_об = f_ж + π d_р (h_р – h_ж) = 84,9 + 3,14 · 10,4 (9,0 – 3,74) = 256,7 м².

Усредненное значение расчетного склонения солнца для июля месяца

ξ = 22,7 sin (295 - 30 №_м) = 22,7 sin (295 - 30 · 7) = 22,6 ^о.

Площадь оболочки, м², ограничивающей газовое пространство РВС, на которую воздействует солнечная радиация:

f_л = d_р (h_р –h_ж ) sin (ψ – ξ) + f_ж cos (ψ – ξ) =

= 10,4 (9,0 – 3,74) sin (40 – ξ) + f_ж cos (ψ – 22,6) = 97,4 м².

Плотность падающего теплового потока от солнца на площадку, нормальную к направлению солнечных лучей

Вт м^-2.

Тепловая нагрузка на резервуар от солнечной радиации

q_л = ε_w q_с f _л /f_об. = 0,7 · 911,8 · 97,36 / 256,7 = 242,1 Вт м^-2.

Продолжительность светового дня в июле месяце

τ_дн = 11,9 + 5,7 sin (267 - 27 №_м) = 11,9 + 5,7 sin (267 – 27 · 7) = 17,4 ч.

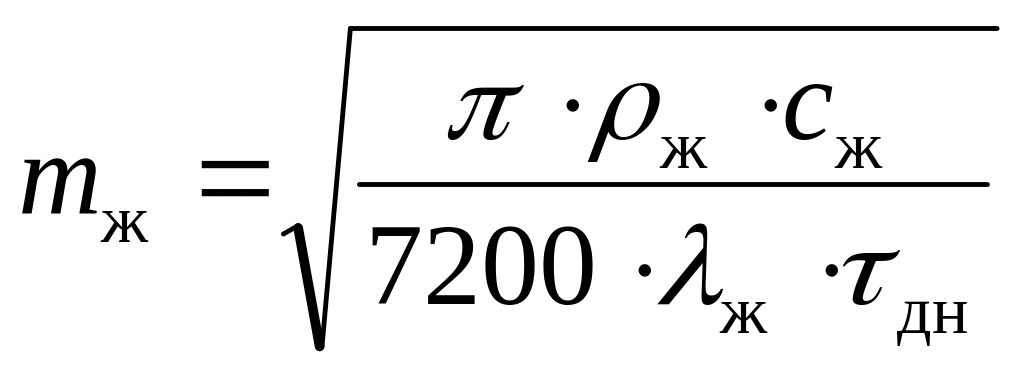

Показатель температурного поля в поверхностном слое ЛВЖ

м^-1.

Максимальная температура поверхностного слоя ЛВЖ в резервуаре,

=

^оС

Параметр

Так как

0 < θ < 1,
