3.5. Вимірювальні системи на основі трубок фірми Drager

Газовимірювальна система на основі трубок ф. Drager складається з газовимірювальної трубки і пробовідбірної насоса ф. Drager. Кожна трубка містить дуже чутливий набір реагентів, що забезпечує точні свідчення, коли технічні характеристики пробовідбірної насоса точно відповідають кінетиці реакції набору реагентів в трубці. Тому пробовідбірний насос повинен не тільки постачати правильний об'єм повітря, але і прокачувати зразок через газовимірювальну трубку ф. Drager з належною швидкістю (рис. 9).

Фактично, насос і трубка утворюють пробовідбірний модуль. Довільна заміна насосів і трубок різних виробників може призвести до помилкових результатів. Це зазначається в міжнародних і національних стандартах і нормах на газовимірювальні трубки, де вимагають або рекомендують, щоб газовимірювальні трубки використовувалися з відповідним пробовідбірні насосом того ж виробника.

Слід розрізняти пробовідбірні насоси, призначені для короткочасних і довготривалих вимірювань.

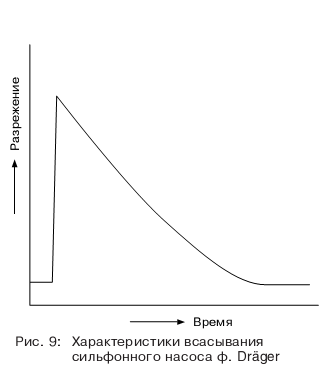

Рис. 4: Характеристики всмоктування сильфонного насоса ф. Drager

3.6. Пробовідбірні насоси фірми Drager для короткочасних вимірювань

Наступні пробовідбірні насоси можуть використовуватися для вимірювання миттєвих концентрацій, тобто піків концентрації, точкових вимірів і найгірших концентрацій:

- Пробовідбірний насос accuro фірми Drager

- Автоматична пробовідбірні система accuro 2000 фірми Drager для насоса accuro

- Пробовідбірний насос фірми Drager, модель 21/31

- Drager Quantimeter 1000

Ці пробовідбірні насоси прокачують зразок повітря через трубку фірми Drager окремими качками. Як правило, всі пробовідбірні насоси повинні використовуватися згідно з відповідними керівництвами по експлуатації.

Тех. дані	Пробовідбірний насос 21/31	Пробовідбірний насос accuro
Застосування	Для короткочасних вимірювань з малим числом качків	Для короткочасних вимірювань з малим числом качков
Конструкція	Ручний сильфонний насос Можна працювати однією рукою	Ручний сильфонний насос Можна працювати однією рукою
Число качков	1 50 і вище	1 50 і вище
Обсяг хитавиця	100 мл (± 5%)	100 мл (± 5%)
Розміри (В x Ш x Г)	85 x 150 x 50 мм	85 x 170 x 45 мм
Вага	прибл. 250 г	прибл. 225 г
Вибухозахист	(не потрібне)	(не потрібне)
Батарея	(не потрібне)	(не потрібне)

Дві половини корпусу пробовідбірної насоса accuro і моделі 21/31 (сильфон) повністю стискаються. З обома насосами просто працювати однією рукою. За один качок вони видають 100 мл повітря, яке виходить з камери насоса через випускний клапан. Цикл всмоктування починається автоматично після звільнення сильфона. При цьому випускний клапан закривається і зразок газу всмоктується в камеру насоса, проходячи через приєднану трубку ф. Drager. Цикл усмоктування закінчується після того, як корпус насоса повністю розкриється, повернувшись у вихідне положення. Завершення хитавиця показується повністю розкритим індикатором відстані в моделі 21/31 і індикатором закінчення качка в насосі accuro. Внутрішній механізм важеля в accuro гарантує повне рівномірне стиснення сильфона; автоматичний лічильник в верхній частині насоса підраховує кількість качків.

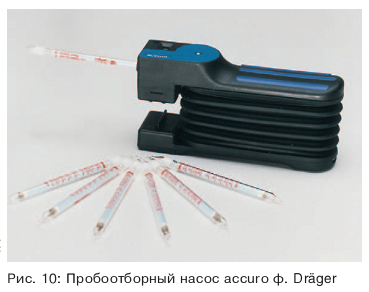

Рис. 5. Пробовідбірний насос accuro ф. Drager

Пробовідбірні насоси не залежать від зовнішніх джерел електроенергії, тому для них немає обмежень на використання у вибухонебезпечних областях.

Тех. дані	Аccuro 2000 ф. Drager (автомат.)	Drager Quantimeter 1000
Застосування	Для короткочасних вимірювань з великим числом качків або безперервної роботи	Для короткочасних вимірюваньз великим числом качков або безперервної роботи
Конструкція	Автоматичний електричний привід для пробовідбірного насоса accuro ф. Drager	Електричний компактний сильфонний насос з микропроцессорним управлінням
Число качков	1-199 (задається), або безперервний режим	1 - 199 (задається), або безперервний режим
Обсяг хитавиця	100 мл (± 5%)	100 мл (± 5%)
Розміри (В x Ш x Г)	270 x 190 x 100 мм	180 x 165 x 62 мм
Вага	прибл. 2,4 кг	прибл. 1,8 кг
Вибухозахист	немає	EEx ib IIC T6, PTB No. Ex 84/2036
Батарея	номінально. 6 В / 1 Ач	номінально. 6 В / 1 Ач

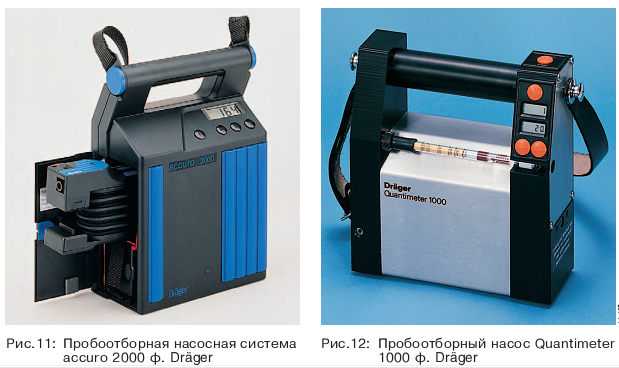

Рис.6. Пробовідбірні насосна система accuro 2000 ф. Drager	Рис.7. Пробовідбірний насос Quantimeter 1000 ф. Drager

Основний елемент автоматичної насосної системи accuro 2000 ф. Drager - це пробовідбірний насос accuro. Насосна система accuro 2000 автоматично стискає пробовідбірний насос accuro, виконуючи заданий числа качків, необхідних для вимірювання.

Процес вимірювання завершується, коли виконано запрограмоване число качків. Система accuro 2000 не відповідає нормам вибухобезпеки, тому вимірювання у вибухонебезпечних зонах можна виконувати тільки вручну, пробовідбірні насосом accuro, або автоматичним насосом для короткочасних вимірювань Quantimeter 1000, атестованим для використання у вибухонебезпечних областях.

Quantimeter 1000 - керований мікропроцесором автоматичний пробовідбірний насос. Число качков можна задати в межах від n = 1 до n = 199, що відповідає об'єму повітря від 0.1 до 19.9 літрів. Можливий і безперервний режим. два жидкокристалічних дисплея показують заданий і фактичне число качків. Апарат використовується з акумуляторною батареєю, яку можна замінювати.
