3.3. Одиниці виміру концентрації та їх перетворення

Концентрація визначає вміст речовини в еталонної середовищі. При вимірюванні забруднень у повітрі, концентрація використовується для позначення кількості забруднювача в порівнянні з повітрям. Вибирається відповідна одиниця виміру, що дає прості, зручні значення виміряної концентрації.

Високі концентрації зазвичай подаються в об'ємних відсотках (об.%): 1 об.% = 1 частина речовини на 100 частин повітря. Повітря складається з 21 об.% кисню (тобто 100 частин повітря містять 21 частина кисню).

Для представлення низьких концентрацій використовується одиниця вимірювання ppm: 1 частина забруднювача на мільйон (мл/м³). Концентрація 1 ppm означає 1 частина речовини на 1 мільйон частин повітря, 1 ppb означає 1 частина речовини на 1 мільярд частин повітря.

Перетворення одиниць вимірювання мікроконцентрацій в об'ємні відсотки:

1 об.% = 10 000 ppm = 10000000 ppb

Крім газоподібних компонентів, повітря містить тверді частинки або рідкі краплі, названі аерозолями. Для них об'ємні відсотки не дуже корисні з за невеликого розміру крапель або частинок, тому концентрація аерозолів представляється в мг/м³.

	об.%	ppm	ppb			г/л	мг/л	мг/м3
	1	104	107			1	103	106
	10-4	1	103			10-3	1	103
	10-7	10-3	1			10-6	10-3	1

Рис. 1: Перетворення одиниць

Кожен обсяг пов'язаний з відповідною масою, тому об'ємні концентрації газоподібних речовин можна перетворити на масові: масу на одиницю об'єму, і навпаки. Ці перетворення повинні виконуватися для вказаної температури і тиску, оскільки щільність газу залежить від температури і тиску. Для вимірювань на робочих місцях, використовуються еталонні умови - 20 ° C і 1013 гПа.

a) Перетворення з мг/м³ в ppm

Молярний об'єм будь-якого газу дорівнює 24.1 л при 20 ° C і 1013 гПа, а молярна маса

(молекулярна вага) залежить від газу.

Приклад для ацетону:

молярний об'єм 24.1 л / моль

молярна маса 58 г / моль

передбачувана концентрація 876 мг/м³

Концентрація в ppm: c = 364 ppm або мл / м.

б) Перетворення з ppm в мг/м³

для передбачуваної концентрації 364 ppm:

Концентрація в мг/м³: c = 876 мг/м³.

3. Водяна пара та вологість

Водяна пара в атмосфері зазвичай називають вологістю. Є багато джерел вологості:

перш за все, дві третини поверхні землі покриті водою. Люди також "виробляють" водяний пар як метаболічний продукт при кожному видиху.

Максимальний вміст водяної пари в повітрі залежить від температури, тобто значення відносної вологості завжди розглядається з урахуванням температури (рис. 2).

Рис. 2. Температурна залежність змісту водяної пари

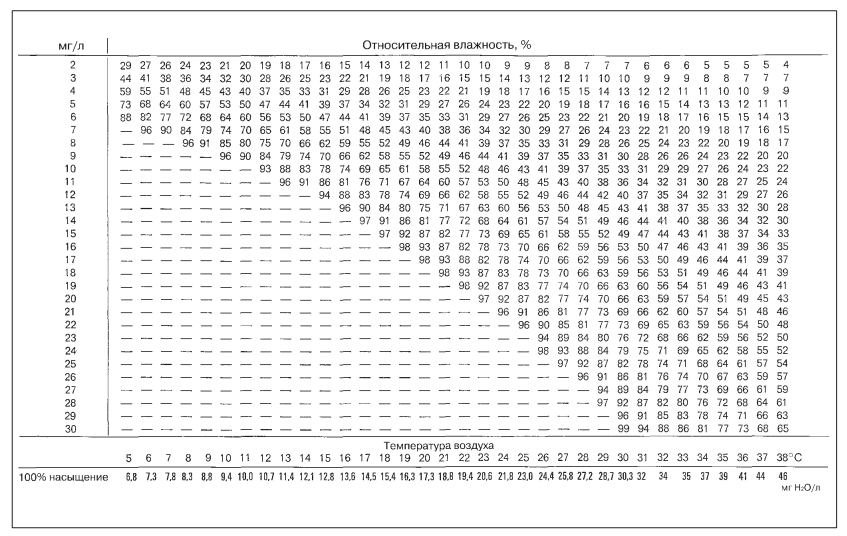

Рис. 3. Результати вимірювання за допомогою трубки ф. Drager H₂O 0,1

(абсолютна вологість)

Для всіх завдань газового аналізу Drager пропонує компетентне і обширне післяпродажне техобслуговування, яке включає:

- Безкоштовні консультації з конкретних питань вимірювань за допомогою трубок фірми Drager;

- Безкоштовні консультації по використанню трубок фірми Drager в нестандартних ситуаціях;

- * Аналіз експонованих пробовідбірників в сервісній аналітичної лабораторії фірми Drager;

- * Вимір і відбір проб у замовника з аналізом в сервісній аналітичної лабораторії фірми Drager згідно з офіційними інструкціями;

- Інтернет інформаційну систему VOICE: www.draeger.com / voice.

* Цей вид обслуговування в даний час доступний тільки в Німеччині.
