Министерство образования и науки Российской Федерации

Тюменский государственный архитектурно-строительный университет

Кафедра «Автомобильные дороги и аэродромы»

Пояснительная записка

к курсовой работе

по дисциплине: «Основы проектирования автомобильных дорог»

на тему «Проект городской улицы»

Выполнил: студент

группы АД07-4

Муратов Д. И.

Принял: Лосев В. Л.

Тюмень 2010

Оглавление

Глава 1. Описание района проектирования. 4

1.1 Климат 4

1.2 Рельеф 5

1.3 Грунтово геологические и гидрологические условия 5

1.4 Экономика 5

Глава 2. Установление категории и технических нормативов проектирования 7

2. 1 Характеристики улиц и дорог. 7

2.2 Нормативы для расчета конструкций дорожных одежд. 8

Глава 3. Проектирование продольных профилей пересекающихся улиц. 8

Глава 4. Проектирование поперечных профилей пересекающихся улиц. 9

Глава 5. Конструирование и расчет нежёстких дорожных одежд для улицы регулируемого движения. 11

5. 1. Определение интенсивности дорожного. 11

5.2 Конструкция дорожной одежды нежёсткого типа. 14

5.3 Характеристики материалов конструктивных слоев и грунта земляного полотна. 14

5. 4 Расчет конструкции в целом по допускаемому упругому прогибу 15

5. 5 Расчёт конструкции по условию сдвигоустойчивости. 17

5. 6 Расчет конструкции на сопротивление монолитных слоев усталостному разрушению от растяжения при изгибе. 19

5. 7 Расчет конструкции по условию морозостойкости 22

5.8 Расчет дренирующего слоя 25

Глава 6. Конструирование и расчёт жесткой дорожной одежды 26

6.1 Определение интенсивности дорожного движения. 26

6.2 Конструкция дорожной одежды жёсткого типа. 29

6.3 Характеристики материалов конструктивных слоев и грунта земляного полотна. 30

6.4 Расчет асфальтобетонного покрытия на цементобетонном основании 30

6.5 Проверка расчетом толщины слоя покрытия и основания. 31

6.6 Проверка расчетом толщины асфальтобетонного покрытия 35

Литература. 36

Глава 1. Описание района проектирования.

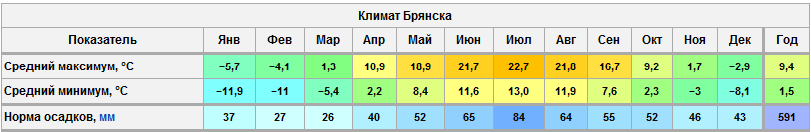

1.1 Климат

К лимат умеренно-континентальный. Зима отличается неустойчивой погодой — от сильных морозов до продолжительных оттепелей, лето влажное, жара бывает редко.

1.2 Рельеф

Территория Брянской области лежит на Русской плите — древнем кристаллическом образовании, укрытом мощным чехлом осадочных пород. Кристаллический фундамент плиты сформировался свыше миллиарда лет назад и, утратив пластичность, с тех пор не способен сминаться в складки. Позже под действием внутренних сил Земли он лишь медленно колебался, прогибался и раскалывался. В результате отдельные участки его поднялись, наметив возвышенности, а другие погрузились на значительную глубину, обозначив низменности и впадины. Когда под действием внутренних сил Земли плита опускалась, по ней широко разливались древние моря, укрывая прогибы, а иногда и выступы гранитного основания слоистыми отложениями. Об этом нам рассказывают осадочные породы и остатки погребенных в них растений и животных, некогда населявших моря. Как следы древней жизни, находим мы в толщах отложений ажурные строения кораллов, окаменевшие панцири морских ежей, завитые в спираль раковины аммонитов, длинные заостренные скелеты белемнита. Пока все это накопилось, отстоялось, затвердело, прошли миллионы лет.
