13.Частотные модуляторы. Структурная схема.
Основные технические требования. Модуляционная (передаточная) характеристика ЧМД должна иметь высокую линейность, чтобы нелинейные искажения сигнала, вносимые в процессе модуляции, были небольшими. Границы линейного участка определяются требуемым расходом частоты на выходе ЧМД. Линейность модуляционной характеристики принято оценивать с помощью КНИ по второй и третьей гармоникам.
Крутизна модуляционной характеристики влияет на величину ТШ, поступающих от модема. Из – за нестабильности крутизны модуляционной характеристики одному и тому же напряжению сигнала на входе ЧМД будут соответствовать в разные моменты времени разные значения отклонения частоты на его выходе, а следовательно, и разные значения напряжения на выходе ЧД.
Нестабильность центрального значения ПЧ на выходе ЧМД приводит к нестабильности частоты передатчика.
Схема частотного модулятора
Схема частотного модулятора (рисунок 5.2) содержит разветвитель модулирующего сигнала, два ЧМГ с варикапами – UB1 и UB2 и линеаризующими нагрузками ЛН, смеситель UZ, нагрузкой которого является ПФ Z; настроенный на ПЧ. В ЧМГ UB1 в колебательный контур включены варикапы.
Рисунок 5.2 – Структурная схема частотного модулятора.
14. Частотные демодуляторы. Структурная схема.

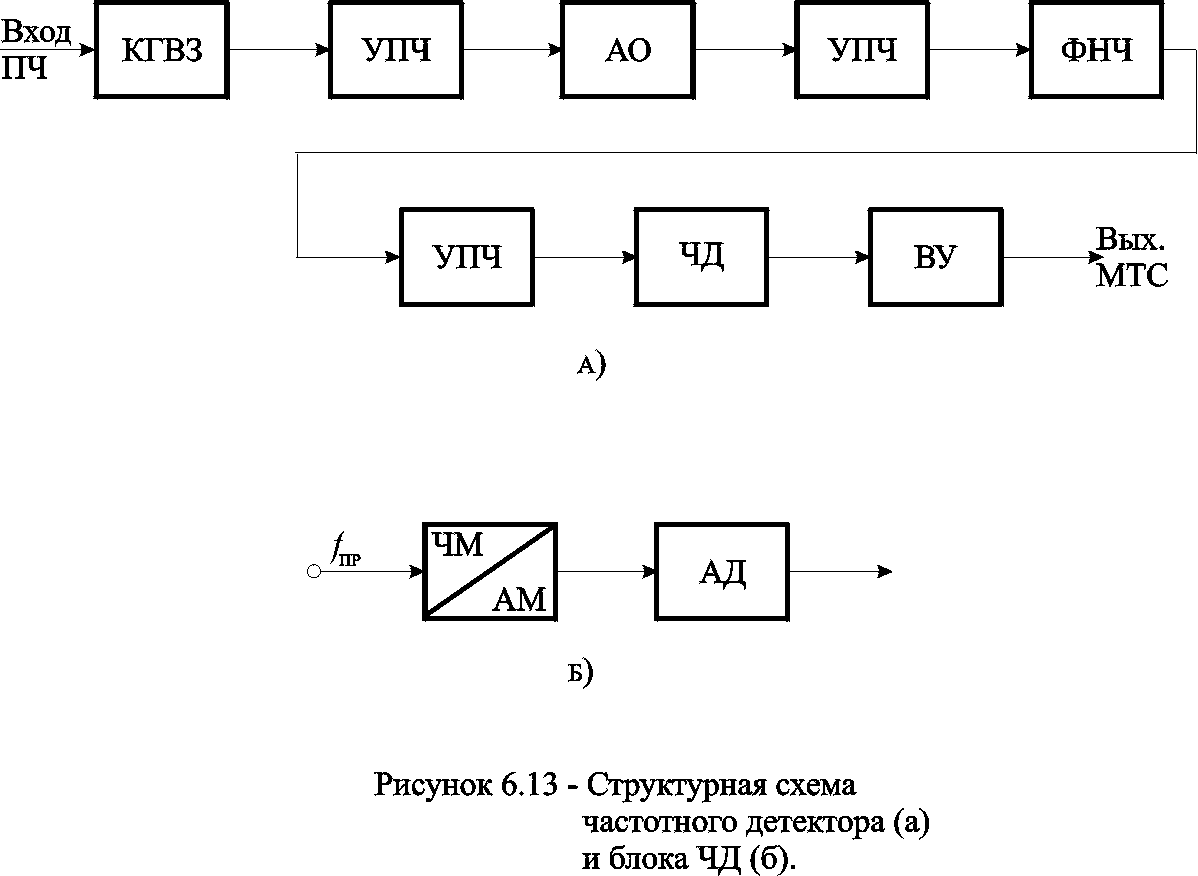

Структурная схема и основные параметры. Демодулятор является составной частью модема и служит для выделения модулирующего сигнала из ЧМ сигнала ПЧ с малыми вносимыми искажениями. Демодулятор (рис. 6.13) содержит КГВЗ, УПЧ , амплитудный ограничитель АО , ФНЧ, ЧД и выходной усилитель ВУ. Непосредственно демодуляция происходит в ЧД. Частотные детекторы, применяемые в РРЛ , выполняют демодуляцию в два этапа. Сначала с помощью ЧМ-АМ преобразователя превращают входной ЧМ сигнал в АМ сигнал ПЧ, огибающая которого повторяет закон изменения частоты входного сигнала. Затем выделяют эту огибающую с помощью АД. Сигнал на входе ЧД должен иметь постоянную амплитуду, так как любые ее изменения выделяет АД. Амплитудные ограничители подавляют паразитную АМ сигнала на входе ЧД и уменьшают влияние этой помехи. Процесс ограничения нелинеен. Поэтому на выходе АО вместе с ПЧ сигналом появляются его гармоники. Для их подавления установлен ФНЧ. Усилители ПЧ служат для развязки каскадов схемы и обеспечения необходимых уровней сигнала. Для выравнивания группового времени запаздывания демодулятора в его состав включен корректор ГВЗ. Необходимый выходной уровень принятого сигнала, например МТС, обеспечивает выходной усилитель.
15. Классификация шумов ррл.
Для того, чтобы «разобраться с с нелинейными шумами на РРЛ принято тракт передачи делить на 3 составные части: групповой тракт, ВЧ тракт и АФТ. К элементам ГТ относят: групповые усилители; модуляторы и демодуляторы, то есть те элементы по которым проходят немодулированные сигналы). К элементам ВЧ тракта относят приёмники и передатчики (проходят ЧМ сигналы). К элементам АФТ относят антенны, фидеры и среду передачи.
Тепловые шумы делятся на аппаратурные и линейные.
Аппаратурный шум имеет равномерное распределение по частоте и описывается законом нормального распределения.
На входе приёмника присутствуют шумы создаваемые входными устройствами приёмника, в результате сигнал оказывается промодулированным как по амплитуде так и по фазе, наличие паразитной АМ устраняется ограничителем амплитуд который находится в любом ЧДМ. Паразитная ФМ не устранима, поэтому и приводит к появлению шума на выходе ЧДМ.
