Саратовский государственный технический университет

Кафедра "Строительство дорог и организация движения"

ОТЧЕТ

ПО ПРАКТИЧЕСКИМ РАБОТАМ

ИНЖЕНЕРНОЕ БЛАГОУСТРОЙСТВО ГОРОДСКИХ ТЕРРИТОРИЙ

И ТРАНСПОРТ

АРХИТЕКТУРНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ

ГОРОДСКОЙ УЛИЦЫ

Выполнил:

Студент гр. ДАС - 51

Гитиновасова Э.А.

Преподаватель: доц. Никишин В.Е.

Задание выдано “___” февраля 2012 года

Срок выполнения “___” мая 2012 года

Студент _____________

Подпись

Преподаватель _________

Подпись

Саратов 2012

ВВЕДЕНИЕ

При формировании генеральных планов новых и реконструкции существующих городов необходимо учитывать наиболее существенные задачи, которые должны решать инженерно-административные службы занимающиеся формированием градостроительной концепции. Среди них главными являются следующие задачи.

  • Обеспечение минимального риска для здоровья отдельного человека и для всего населения города от влияния отдельных автомобилей, транспортных потоков и всей транспортной системы;

  • Использование компромиссов между необходимостью формирования рациональной транспортной системы города и ее отрицательным влиянием на жизнедеятельность населения города.

  • Изучение закономерностей формирования транспортных потоков и прогнозирование интенсивности движения в условиях города;

  • Обеспечение пропускной способности транспортных средств как на отдельных элементах улиц, так и на всей улично-дорожной сети;

  • Обеспечение возможности размещения транспортных средств на территории города, как для временной парковки, так и для хранения на длительный период.

Цель практических работ – закрепить навыки студентов по выполнению расчетов и применению технологии построения графических чертежей при проектировании поперечного и продольного профилей городской автомагистрали, а также при проектировании вертикальной планировки улицы и составлении картограммы земляных работ.

Практическая работа “Автомобильные магистрали в городской застройке” состоит из пояснительной записки, которая содержит текстовую часть и чертежи. Пояснительная записка включает следующие разделы:

  1. Задание;

  2. Определение нормативов для проектирования городской магистрали;

  3. Проектирование поперечного профиля городской улицы;

  4. Проектирование городской улицы в плане;

  5. Проектирование городской улицы в продольном профиле;

  6. Проектирование вертикальной планировки;

  7. Построение картограммы земляных масс

  8. Заключение.

Работа выполняется согласно методическим указаниям в определенной последовательности. Для вычисления числовых данных следует использовать формулы, приведенные в методичке, и затем заносить полученные данные в таблицы (необходимые таблицы приведены в приложении). В тексте расчетно-описательной части практической работы необходимо обосновывать принятые проектные решения, подтверждая их ссылками на литературные источники и выполненные вычисления.

1.ЗАДАНИЕ

1.1. В соответствии с индивидуальным вариантом студента для выполнения практической работы по проектированию городской магистрали непрерывного (МНД) или регулируемого (МРД) движения я приняла исходные данные и записала в таблицу 1.

Наименование исходных параметров

Значения исходных параметров

Название города для проектирования МНД

Астрахань

Категория улицы

МНД-1

Угол поворота трассы МНД

α = +25

Вариант пересечения трассы с городской улицей

а

Перспективная интенсивность движения транзитных транспортных средств по прогнозу на 20-й год

NТР = 14568 ед/ч

Перспективная интесивность пешеходного движения

NПЕШ = 9450 пеш/ч

Перспективная интенсивность движения общегородских транспортных средств

Троллейбус:

NТРОЛ = 16 ед/ч

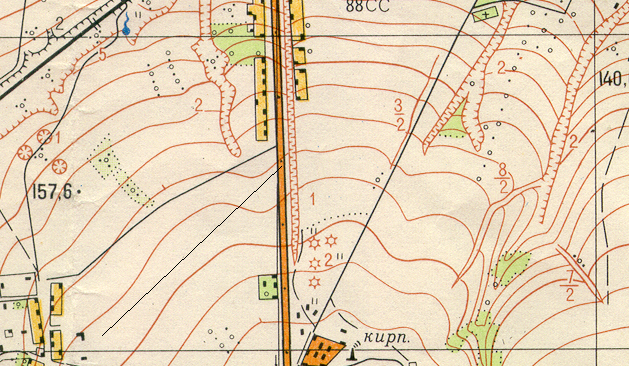

1.2. В произвольном месте карты запроектируем трассу городской магистрали непрерывного движения (МНД, рис. 1а). Другой вариант - городская магистраль регулируемого движения (МРД, рис. 2б).

Проектирование МНД на карте выполняется путем прочерчивания двух линий (А-В и В-С, см. рис. 1а), пересекающихся под заданным углом α (см. табл. 1). Точка А – начало трассы, точка В ее конец (см. рис. 1а). Другой вариант: проектирование МРД на карте выполнить путем прочерчивания одной линии (А-В, см. рис. 1б), пересекающей существующую дорогу (см. рис. 1) под заданным углом α. Общая длина на карте двух или одной линий должна быть не менее 4 см. Вся трасса 1000 м.

а)

б)

С

В

α

α

Существующая дорога

В

А

А

С

Рис.2. Схемы проектирования на карте городской магистрали

а) магистрали непрерывного движения;

б) магистрали регулируемого движения;

Стрелками показано направление трассы

2. Определение нормативов

ДЛЯ ПРОЕКТИРОВАНИЯ ГОРОДСКОЙ МАГИСТРАЛИ

  • В соответствии с таблицей 1 и используя СниП 2.07.01-89. “Планировка и застройка городов, поселков и населенных мест” устанавливаем и записываем в таблицу 2 основные нормативы проектирования магистрали непрерывного (регулируемого) движения в городской застройке.

Таблица 2П

Основные нормативы проектирования магистрали

Наименование параметров и единицы измерения

Нормативные значения

1

2

1. Параметры поперечного профиля

1.1. Ширина в красных линиях, ВКЛ, м

100

1.2. Число полос движения:

- на 1-ю очередь строительства, n1, шт

4

- на расчетный срок, nР шт

8

1.3. Ширина полосы движения, ВПД м

3,75

1.4. Ширина полосы безопасности с правой стороны проезжей части каждого направления, Вб м

0,75

1.5. Ширина разделительной полосы:

- центральной, ВЦ, м

4

- между боковыми, местными проездами и центральной проезжей частью, ВМП, м

8

- между тротуаром и трамвайным полотном, ВТТП, м

3

- между проезжей частью и трамвайным полотном, ВПТП, м

6

- между проезжей частью и тротуаром, ВПТ, м

3

1.6. Ширина полосы между линией застройки и красной линией, ВКЛ, м

6

1.7. Нормативная ширина 1-й полосы пешеходного движения,

ВТО, м

Нормативная ширина тротуара, ВНТ, м

0,75

7,5

1.8. Ширина обочины, ВО м

3,5

1.9. Ширина трамвайного полотна, ВТП м

8,8

1.9. Поперечный уклон полосы между линией застройки и красной линией, iКЛ, ‰

10

1.10. Поперечный уклон тротуара, iТ, ‰

15

1.11. Поперечный уклон разделительных полос, iРП, ‰

10

1.12. Поперечный уклон проезжей части, iПЧ, ‰

20

1.13. Поперечный уклон трамвайного полотна, iТП, ‰

0

1.14. Высота поднятия разделительной полосы над уровнем проезжей части, hРП, м

0,15

2. Параметры автомобильного и пешеходного движения

2.1. Скорость транспортного потока по полосе транзитных транспортных средств, VП, км/ч

80

2.2. Скорость одиночного легкового автомобиля по полосе транзитных транспортных средств, VО, км/ч

100

2.3. Дистанция безопасности между остановившимися автомобилями, lб м

3

2.4. Средняя длина расчетного автомобиля, lа м

4,5

2.5. Пропускная способность одной полосы тротуара, NН, пеш/ч

750

3. Параметры дороги в плане

3.1. Минимальный радиус кривой в плане, R, м

500, 1000, 2000

3.2. Минимальный радиус кривой в плане при необходимости устройства виража, RВ м

200

3.3. Расстояние видимости:

- поверхности дороги, м

140

- встречного автомобиля, м

280

4. Параметры продольного профиля

4.1. Максимально допустимый продольный уклон, ‰

40 (30)

4.2. Минимально допустимый продольный уклон, ‰

6 (4)

4.3. Минимальная алгебраическая разность продольных уклонов, при которой необходимо вписывать вертикальную кривую, ‰

7

4.4. Минимально допустимый радиус вертикальных кривых:

- выпуклой, м

6000

- вогнутой, м

1500

5. Параметры, зависящие от географического положения места проектирования магистрали в городской застройке (город Белгород )

5.1. Глубина сезонного промерзания грунтов, м

1,8
