2.8.5. Материальный расчет непроточной системы промывки [24]

Схема промывки показана на рис.2.30. Промывочные системы такого типа применяются при нанесении покрытий из драгоценных и редких металлов. Из операционной ванны идет вынос электролита на поверхности деталей j_s в первую, затем вторую и последующие промывные ванны. Из операционной ванны испаряется вода, объемный поток испарения j_ио. Для пополнения испаряющейся воды, в операционную ванну перекачивается раствор из первой промывной ванны. Пополнение раствора в первой промывной ванне происходит из второй, второй - из третьей и так далее. В последнюю промывную ванну доливают дистиллированную воду.

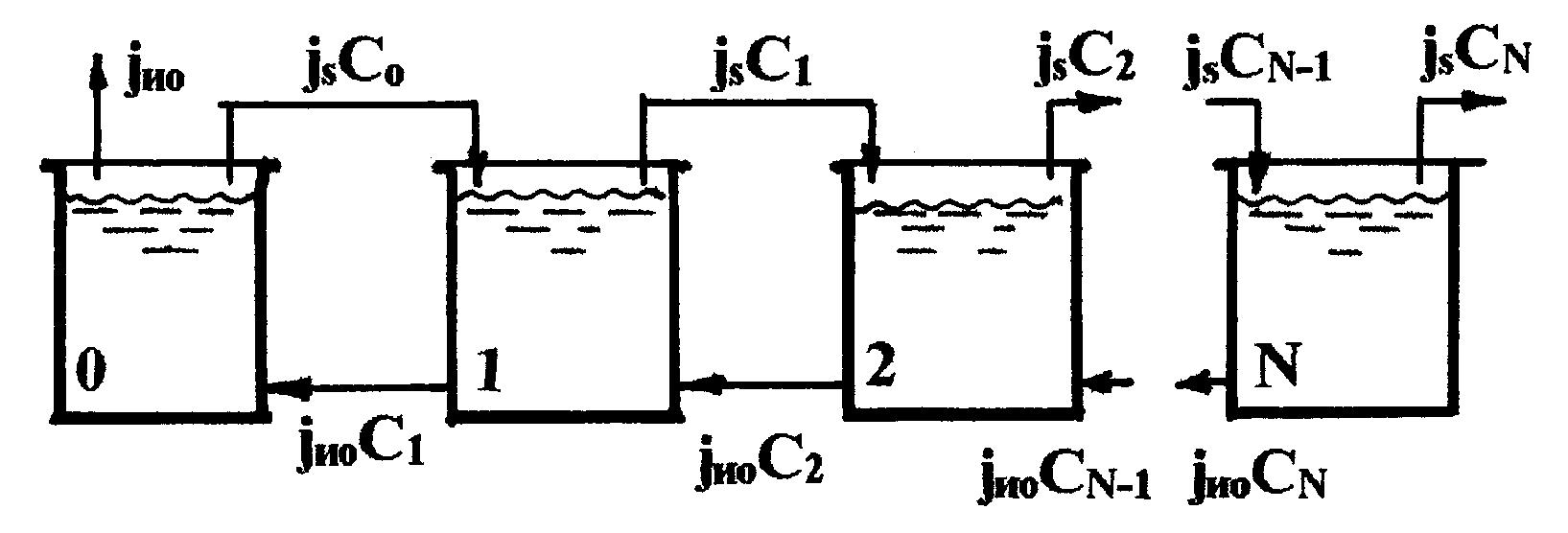

Рис.2.30. Схема непроточной промывки.

Целью расчета является:

- определение количества ванн в промывочном комплексе при условии, что ККК в последней ванне не должно превышать предельно допустимую концентрацию;

- изучение динамики изменения концентрации электролита в ваннах промывочного комплекса в процессе его работы.

1). Расчет количества ванн.

Составим материальный баланс комплекса, работающего в стационарном режиме. В этом случае приход вещества в ванну равен его уходу.

Для 1-й ванны:

Поскольку С₂<<C_o

Аналогично для 2-й ванны

Для любой m-й ванны

(2.71)

Из формулы (2.71) можно рассчитать количество ванн в промывочном комплексе. Разделим обе части уравнения на С_о и прологарифмируем это выражение.

Отсюда определяем m. При условии, что С_m=C_п, m=N.

2). Расчет изменения во времени концентрации контролируемого компонента в промывных ваннах в пусковой период.

В момент начала работы промывочного комплекса ККК в ваннах промывки равна нулю. В процессе работы она увеличивается за счет переноса раствора на поверхности загрузочного приспособления. Изменение концентрации контролируемого компонента в ваннах промывочного комплекса в процессе его работы свидетельствует о
