Исходные данные для расчета

Уд.вес нефти	0.852	Газ.фактор	27	Экспл.колон.	146
Уд.вес воды	1.023	Р опластове	170	Вн.Ф экс.кол.	130,6
Обводнен.%	25	Qж куб.м./Ндин	526/2018	Перфорац.	2855,6-2864
Давл.насыщ.(атм)	34	Забой	2942	t пласт.	94

Рассчитанный дизайн - это установка DN3000 412 ступеней (рисунках 5.2 и 5.3), либо D4300N 268 ступеней (рисунки №№ 5.4 и 5.5) с электродвигателем 456 серии мощностью 300 л.с. при 60 Гц вместе с датчиком давления и температуры, термостойким, освинцованным кабелем, а так же укомплектованная частотным преобразователем. При расчетах была рассмотрена возможность спуска УЭЦН как на глубину, где эксплуатировалась «предшествующая» установка-2504 м, так и на большую глубину - 2650 м.

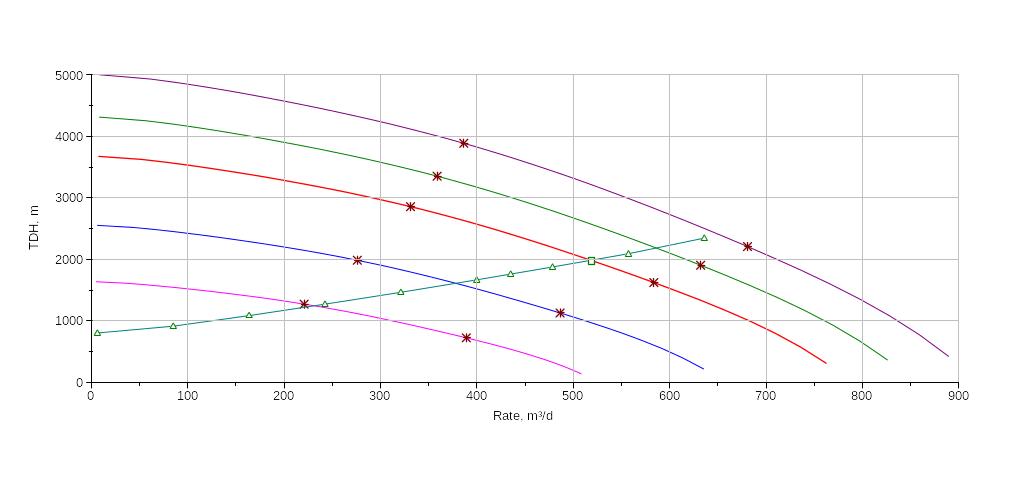

Рисунок 5.2 УЭЦН DN3000 412 ступеней, глубина спуска 2504 м

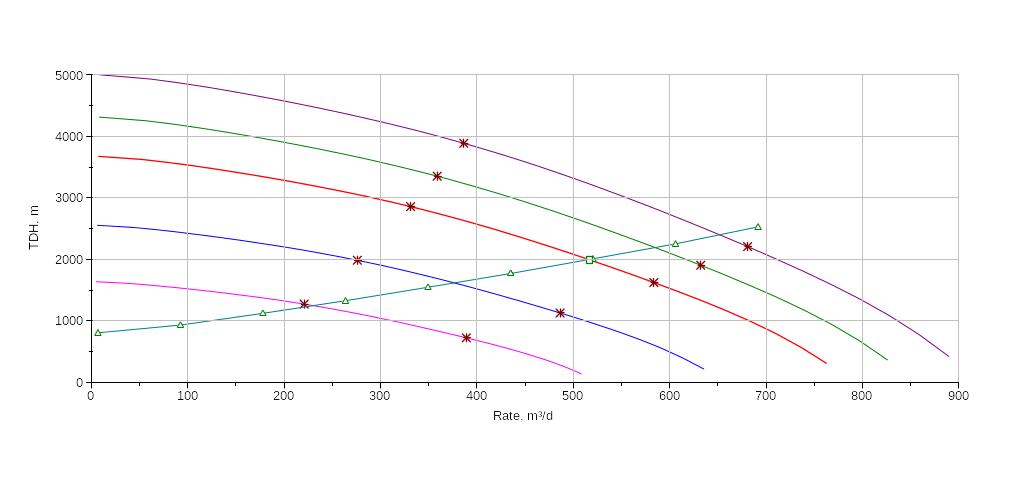

Рисунок 5.2 УЭЦН DN3000 412 ступеней, глубина спуска 2650 м

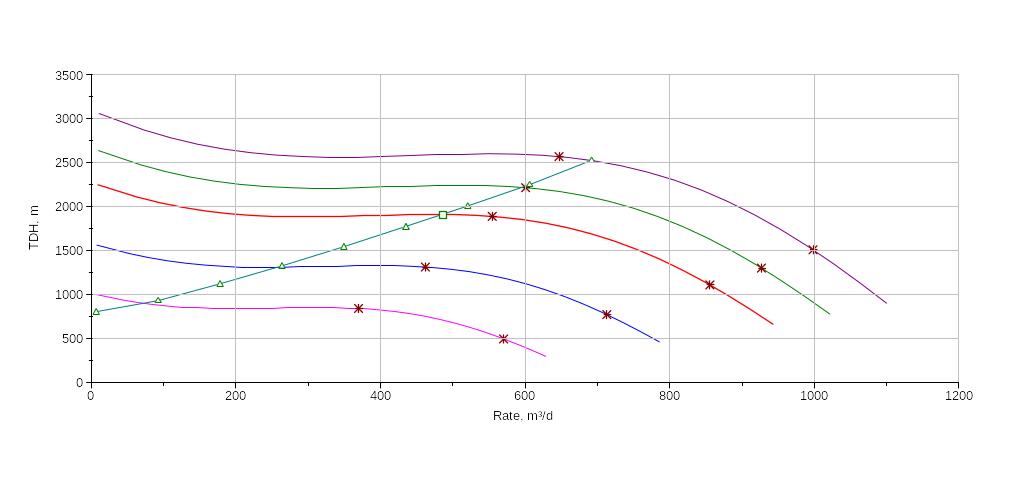

Рисунок 5.4 УЭЦН D4300N 268 ступеней, глубина спуска 2504 м

Рисунок 5.5 УЭЦН D4300N 268 ступеней, глубина спуска 2650 м

Таблица 5.2

Расчетный дебит установок.

Установка при Частоте (Гц)	Ндин (расчетный)м	Qж(куб.м.) расчетный
DN3000 – 412 stg. 60 Hz (Нсп=2504м)	2206	476
DN3000 – 412 stg. 60 Hz (Нсп=2650м)	2207	474
D4300N – 268 stg. 60 Hz (Нсп=2504м)	2139	452
D4300N – 268 stg. 60 Hz (Нсп=2650м)	2130	446

Для эксплуатации в cкв. № 306 Крапивинского месторождения рекомендуется использовать УЭЦН DN3000\412 ступеней с глубиной спуска 2650 м, так как это позволит максимально оптимизировать работу скважины.

Для проведения работ с уэцн применяются следующие утвержденные по оао «томскнефть» регламенты.

Вывод на режим и контроль за эксплуатацией УЭЦН на скважинах после ГРП.

Производятся две процедуры. Первая предназначена для скважин, оборудованных насосами ЭЦН – 50 или 80. Данная процедура обозначена литерой “А”.

Вторая процедура, обозначенная как процедура “В”, предназначена для скважин, оборудованных насосами большей производительности, чем ЭЦН-80.

Причина предоставления двух процедур заключается в том, что рекомендуемый начальный дебит скважины в идеале должен быть ограничен примерно 50 м3/сут., и медленно увеличиваться от этой отметки. Это достижимо при использовании УЭЦН-50 или 80 с частотным преобразователем (предпочтительный вариант) или штуцером для большего типоразмера насосов данный способ непрактичен. В случае применения УЭЦН большой производительности (процедура «В»), до спуска окончательного насоса, согласно программе работ, сначала спускается насос-«жертва» меньшей производительности.

В обоих случаях, целью является постепенный вывод скважины на режим, чтобы предотвратить сдвиг проппанта, пока он не закрепится пропнетом в трещине. Это позволит максимально увеличить способность пропнета предотвратить вынос проппанта.

Необходимо отметить, что во всех случаях настоятельно рекомендуется после подъема основного УЭЦН, при производстве ремонта скважины, проводить дополнительные работы по промывке скважины до искусственного забоя. Это необходимо для предотвращения повреждения оставшейся твердой фазой (проппантом или другими частицами) насосов, которые будут спускаться в дальнейшем.

Скважины, оборудованные насосами ЭЦН-50 или 80 или эквивалентными им насосами

Цель – не производить слишком быстрый запуск скважины, предотвращая, таким образом, сдвиг проппанта и сокращая вынос твердой фазы в целом. Намного предпочтительнее использовать частотный преобразователь. Тем не менее, в качестве альтернативного варианта, можно производить запуск при помощи штуцера.

Необходимо отметить, что возможен некоторый вынос проппанта, даже при применении этой процедуры. Цель – минимально снизить этот эффект в течение начальной фазы работы скважины и дать проппанту и пропнету закрепиться в трещине, чтобы предотвратить вынос проппанта непосредственно после проведения ГРП и при последующих сменах насоса. Оптимальный способ достижения этого – медленный вывод скважины на режим в течение начальной фазы работы после ГРП.

Необходимо производить регулярные отборы жидкости для проведения анализов на содержание твердой фазы; анализы должны проводиться на скважине. Необходимо тщательно контролировать концентрацию твердой фазы в каждом образце. При значительной концентрации твердой фазы (0,25г/л) и отсутствии ее снижения до незначительного уровня, необходимо провести ситовый анализ с целью определения гранулометрического состава и таким образом, определения степени выноса проппанта. Для проведения ситового анализа должным образом, необходим образец пробы минимум 40 г.
