1.1.2. Конструктивная схема здания.

Проектируемое здание бескаркасного типа с поперечными несущими стенами, с опиранием плит перекрытия по двум сторонам. Пространственная жесткость здания достигается совместной работой несущих стен и плит перекрытий.

1.1.3. Наличие подвала, техподполья, технического этажа.

В проектируемом здании не предусмотрено тех. подполье. Подвал и тех. этаж также не предусмотрены.

1.1.4. Эвакуация людей из здания.

Для эвакуации людей из проектируемого здания предусмотрено 2 выхода и 2 лестницы. Двери в здании открываются по ходу движения людского потока из помещений.

1.1.5. Технико-экономические показатели здания.

Технико-экономические показатели здания приведены в таблице 2.

Таблица1. 2. Технико-экономические показатели здания

Наименование	Подсчёт	Единица измерения	Показатели
Площадь застройки	Sз=LзВз; 42,0*25,8	м2	1083,6
Строительный объем	Vстр=Sз·Нз; 1083,6*12,0	м3	8885,52
Общая площадь	Sобщ	м2	998,3
Жилая площадь	Sжил	м2	-
Планировочный коэффициент	К1= Sжил/Sобщ; 0/998,3	-	0
Объёмный коэффициент	К2=Vст/Sжил; 8885,52/998,38	-	8,9

1.2. Конструктивное решение.

1.2.1. Фундаменты под стены.

В проектируемом здании приняты ленточные монолитные ж/б фундаменты. Из бетона класса В30. Размер монолитного фундамента под толщину стен 670 мм. Под фундамент изготавливается монолитная подушка толщиной 1200 мм

Рисунок 1.2

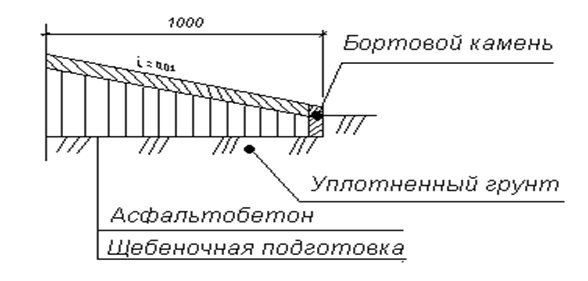

В проектируемом здании по периметру наружных стен выполняется отмостка шириной 1 м. Отмостка состоит из асфальтового покрытия толщиной 15 мм, уложенного на слой щебня, толщиной 100 мм. Щебень засыпается на уплотненный грунт. Уклон отмостки равен 0,03.

Рисунок 1.2

1.2.2. Обоснование глубины заложения фундаментов

Проектируемое здание строится в Оренбургской области г. Сорочинск. Глубина промерзания для данного территориального района равна 1,70м. Грунтовые условия: 0,3 м - срезка растительного слоя, 4,1 м-суглинок. Грунт основания прочный, пучинистый с достаточной несущей способностью. Грунтовые воды - неагрессивные Принимаем глубину заложения фундамента под стены 2,50 м.

1.2.3. Каркас здания (колонны, ригели, плиты перекрытия).

Проектируемое здание бескаркасного типа.

1.2.4. Стены, перемычки.

В проектируемом здании стены выполнены из обыкновенного керамического кирпича М 100 на цементно-песчаном растворе М 25. Кладка стен выполнена по шестирядной системе перевязки швов. Толщина наружных стен принята 510 мм, а толщина внутренних стен принята 380 мм. Толщина горизонтальных швов равна 12 мм, вертикальных швов равна 10 мм.

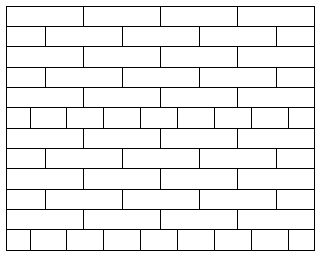

Рисунок 1.3 Схема шестирядной кладки.

В проектируемом здании перемычки приняты по серии 1.038.1-1. Перемычки закладываются в стену на 200мм с каждой стороны. Перемычки укладываются на цементно-песчаный раствор марки М50.

Номенклатура железобетонных перемычек приведена в таблице 3.

Таблица 3.- Номенклатура железобетонных перемычек.

Марка	Эскиз конструкции	Размеры, мм			Объем бетона, м3	Вес элемента, т
		L	B	H
1	2	3	4	5	6	7
2ПБ16-2п 5ПБ22-8п		1550 2180	120 250	140 220	0,022 0,135	0,054 0,338
