14 Билет
1) Самотечная закладка выработанного пространства. Сущность и условия применения. Свойства закладочного массива.
ЗАКЛАДКА ВЫРАБОТАННОГО ПРОСТРАНСТВА — совокупность процессов по заполнению подземного выработанного пространства шахт закладочными материалами.
Основное назначение закладки - поддержание выработанного пространства, предотвращение обрушения вмещающих пород и оседания земной поверхности. При разработке рудных месторождений применение закладки вызывается необходимостью: управления горным давлением в очистном пространстве; сохранения земной поверхности и сооружений на ней; повышение извлечения полезных ископаемых; уменьшения и полного устранения пожароопасности при разработке руд, склонных к самовозгоранию.
При самотёчной закладке материал подаётся в выработанное пространство и распределяется в нём под действием гравитационных сил. Уплотнение закладочного массива вначале происходит за счёт кинетической энергии падающих кусков, а в дальнейшем — под действием веса вышележащих слоёв массива и горного давления.
Подачу закладочных материалов c поверхности осуществляют в клетях или по скважинам и породоспускам; по гл. выработкам транспортируют в вагонетках c применением передвижных боковых опрокидывателей для последующей разгрузки или перегрузки материала на участковые ленточные (скребковые) конвейеры. Самотечное заполнение выработ. пространства осуществляют по желобам (решёткам) или трубам.
Условия применения: Самотёчная закладка применяется при крутом падении рудных тел ( более 45 градусов), при котором обеспечивается самопроизвольное скатывание закладочного материала по лежачему боку выработанного пространства.
Самотёчная закладка — наиболее дешёвый способ закладки выработанного пространства, однако вследствие своих недостатков (невысокая плотность и значительная усадка закладочного массива, достигающая 20-25% при мелкозернистых материалах и 40-50% при крупнокусковых материалах) широкого распространения не получила.
В качестве закладочного материала используют, как правило, породу от проходки выработок крупностью до 200 – 250 мм.
Коэффициент усадки закладочного массива определяется как:
Ку=(V1-V2)/V1
V1 и V2 – объем закладочного массива, соответственно, до начала и по окончании процесса усадки.

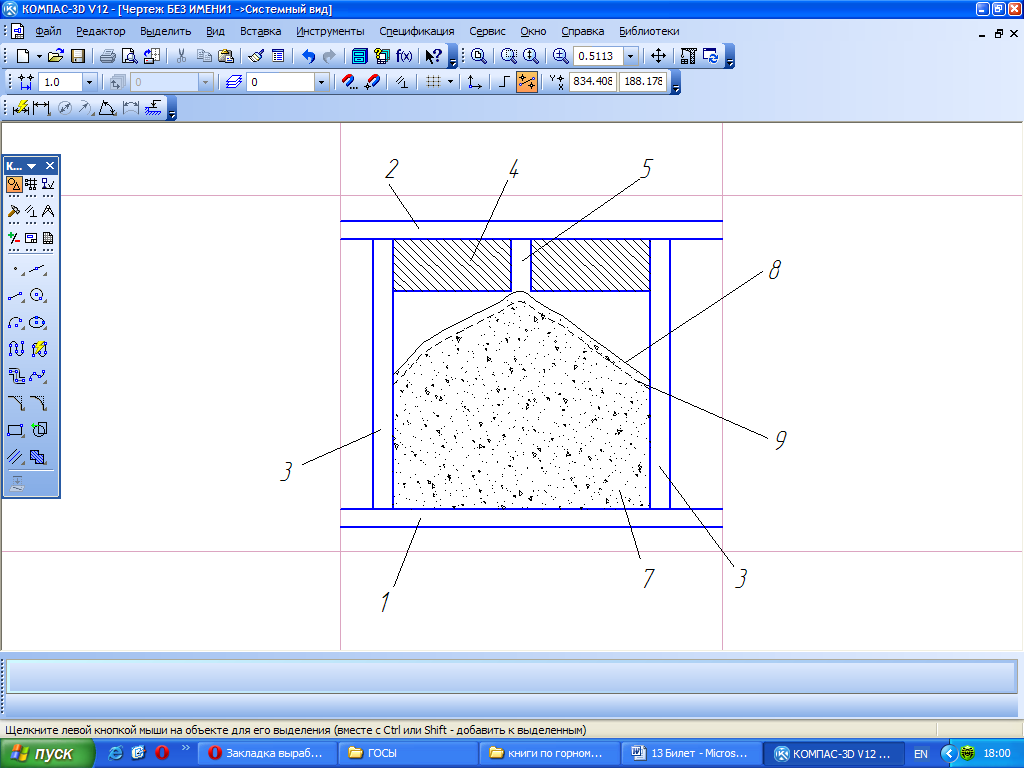

1) откаточный штрек. 2) вентиляционно-закладочный штрек. 3)блоковые восстающие. 4) потолочина 5) закладочный восстающий 6)мертвые зоны (пустоты). 7) закладочный массив 8)и 9) обозначение поверхности закладочного массива на момент окончания закладочных работ и после усадки закладочного массива; a – угол естественного откоса закладочного массива.
Закладочный материал доставляют по штреку 2 самоходным оборудованием либо в шахтных вагонах. Породу спускают в закладочный восстающий 5. При использовании локомотивной откатки над восстающим 5 располагают мобильный опрокидыватель.
Самотечная закладка чаще применяется как последующая для заполнения отработанных камер при системах разработки с магазинированием руды, подэтажными штреками и реже как одновременная, при добыче руд системой наклонных слоев с закладкой.
К достоинствам самотечной закладки можно отнести простоту работ и отсутствие необходимости в оборудовании, а к недостаткам – низкую плотность и устойчивость закладочного массива и невозможность подбутовки кровли без применения ручного труда.
