2) Технологические схемы околоствольных дворов с вертикальными стволами, входящие в них выработки и камеры.

Строительство рудников разделяется на 3 периода:

1. подготовительный (освоение территории, строительство зданий и сооружений)

2. первый основной (проходка стволов, проходка сопряжений с другими стволами)

3. второй основной (околоствольные дворы)

Околоствольный двор - комплекс подземных горных выработок, пройденных вблизи шахтного ствола. Состоит из протяжённых магистралей, обеспечивающих транспортную связь стволов с главными откаточными и вентиляционными выработками шахты, и камер различного технологического назначения. Выработки О.Д. служат для приёма и обработки грузов, поступающих на откаточный или вентиляционный горизонты из шахты или с поверхности, для передвижения людей, подачи воздуха для проветривания горных выработок, а также отправки грузов и людей к рабочим забоям.

Околоствольные дворы классифицируются по следующим основным признакам:

- по типу стволов: для вертикальных и наклонных стволов;

- по виду шахтного подъема: для скипового, клетьевого.

- по числу направлений подхода груза: односторонние, двусторонние.

- по ориентации ветвей: параллельные, перпендикулярные, диогональные

- в зависимости от примыкания к главным откаточным выработкам и транспортной схемы различают : кругового, петлевого, тупикового и челнокового типа.

О Д кругового типа

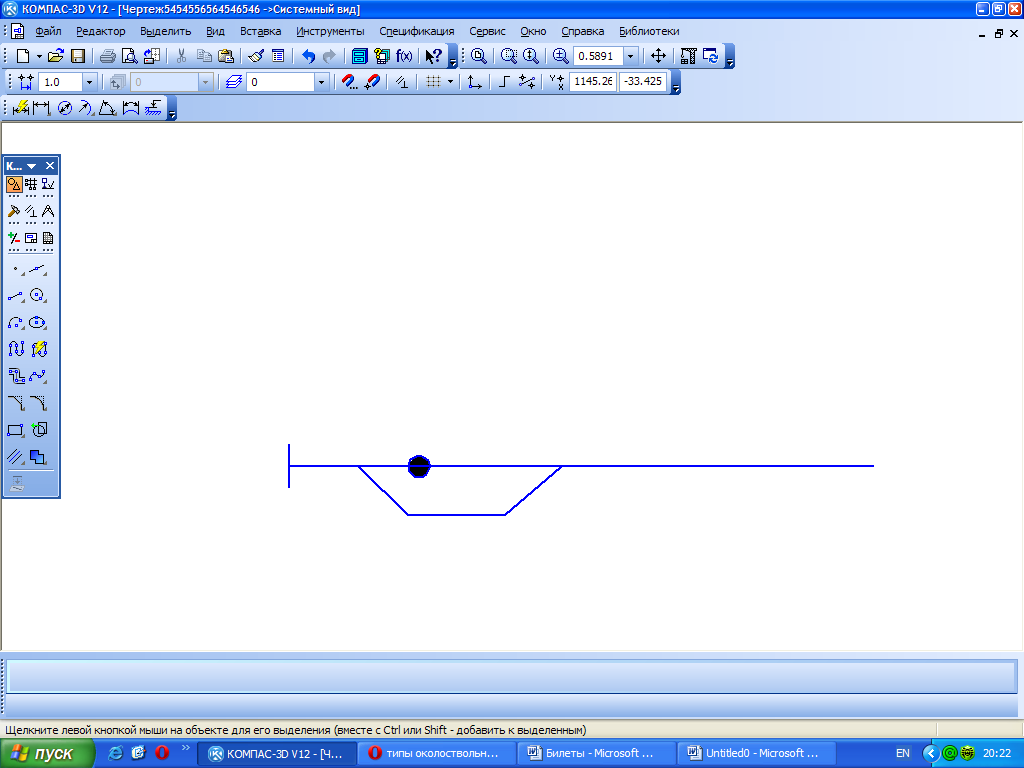

О Д петлевого типа

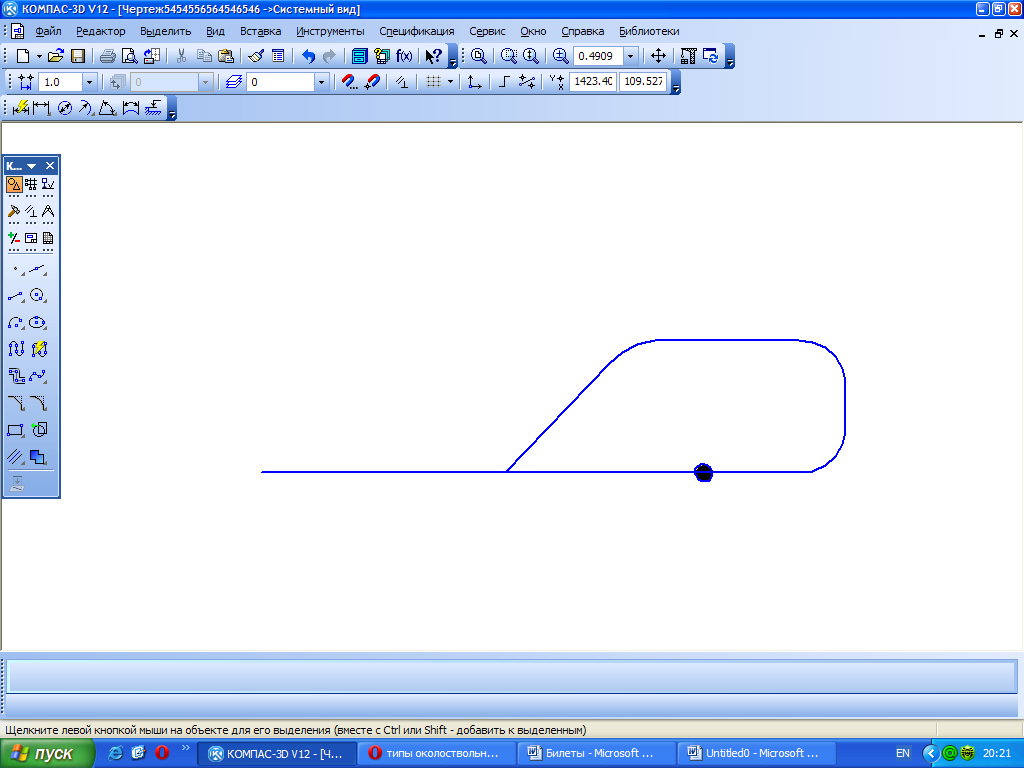

О Д тупикового типа

Выработки ОД

Кроме протяженных выработок грузовой и порожняковой ветвей стволов в Околоствольном дворе предусматривается сооружение камер: насосной центрального водоотлива, центральной электроподстанции, противопожарного поезда, ожидания, диспетчерского пункта, гаража для электровозов, медпункта, опрокидывателя и толкателя, загрузочного устройства скипового ствола, a также камер др. назначения. Кроме того, строятся водосборник, склад взрывчатых материалов и ходки разл. назначения. Для сохранности O. в. их располагают в устойчивых породах, a в условиях крутого залегания пластов ориентируют проведение O. в. по простиранию пластов либо вкрест им. Камеры располагают в непосредственной близости к стволам в соответствии c их назначением и c расчётом, чтобы они не ослабляли целиков между выработками. Обычно их размещают параллельно осн. выработкам - грузовой и порожняковой ветвям стволов.

Схема кругового околоствольного двора для шахт мощностью 4000—6000 т угля в сутки: 1 — скиповой ствол; 2 — клетевой ствол; 3 — депо противопожарного поезда; 4 — склад взрывчатых материалов; 5 — гараж-зарядная; 6 — выпрямительная подстанция; 7 — стоянка пассажирского поезда; 8 — ремонтная мастерская; 9 — водосборник; 10 — центральная электроподстанция; 11 — камера главного водоотлива; 12 — медпункт.

3) Термические способы разрушения гп

Термическое разрушение ГП происходит в результате напряжений, возникающих при местном нагреве до 2000 С^о нагрев газа происходит в огнеструйных горелках и плазмотронах с использованием электро дуги. При поверхностный слой нагревается в результате разности температур, нагреваемая поверхность вспучивается, возникает трещина и происходит отделение шелушки.

Термическое разрушение применяется при бурении скважин на открытых горных работах, а также при дроблении негабаритов (при резке блочного камня).

Пути совершенствования термических способов разрушения:

- совершенствование конструкции горелки.

- использование электродуговых (или плазменных) горелок.

- использование явления детонации.

- использование знакопеременных температурных полей (т.е. Забой поочередно обрабатывают потоками горячего и холодного газа жидкого азота. породы при охлаждении становятся более хрупкими. Этот способ разрушает более слабые, вязкие породы)

Эффективно разрушает плотные малотрещеноватые породы.

Если горючей смесью является бензин, то окислителем к нему выступает сжатый воздух.

Если керосин то кислород.
