Санкт-Петербургский Государственный
Архитектурно-Строительный Университет
Кафедра технологии строительного производства
КУРСОВОЙ ПРОЕКТ
Монтаж строительных конструкций стреловыми самоходными кранами
Выполнила: Студентка гр. 2ПГС-5
06-375
Кухта Екатерина Павловна
2011
1. ИСХОДНЫЕ ДАННЫЕ.
По индивидуальному заданию на основании номера варианта определяем шифр, по которому выбираем сведения о конструкциях: весе, размерах здания (шаг колонн, ширина пролетов и др.), а также место, время строительства и прочие исходные данные.
Вариант 57. Шифр 714
Застраиваемый участок расположен в г. Кронштадт. Территория свободна от застройки, местами изрыта.
Геологическое строение участка:
1.Насыпные грунты: пески различной крупности со строительным мусором(щебень, обломки кирпича, бетона, древесины).
2.Песок крупный, средней плотности, с гравием и галькой до 20 %. Мощность слоя 1,1-2,0 м.
3.Супесь песчанистая, пластичная с гравием и галькой до 10%. Мощность слоя 0,9-2,0 м.
Климатологическая справка:
Зона строительства относится ко II климатическому району, подрайон IIА.
Абсолютно максимальная температура наружного воздуха +35°С, абсолютно минимальная - -45°С.
Глубина промерзания грунтов 150 см.
Рис.1. План здания.
Рис.2.Разрез 1-1.
2. Подсчет количества монтажных элементов.
На основании конструктивной схемы, представленной на рис. 1, подсчитывается количество монтажных элементов (конструкций) или объем основных работ, а также дается эскиз конструкций с указанием основных габаритов, их массы. Результаты заносятся в табл. 1.
Таблица 1
Подсчет количества монтажных элементов
Наименование элемента |
Эскиз |
Количество монтажных элементов, шт. |
Масса одного элемента, т |
|
на один пролет |
на все здание |
|||
Колонна крайняя |
|
- |
16 |
4 |
Колонна средняя |
|
- |
16 |
3.7 |
Подкрановая балка |
|
- |
42 |
2.9 |
Стропильная ферма |
|
8 |
24 |
10.5 |
Плита покрытия |
|
56 |
168 |
2,7 |
Стеновая панель |
|
- |
320 |
1.02 |
3. Монтажное оснащение для выверки и временного закрепления элементов и его выбор.
Наиболее трудоемким и сложным является процесс выверки и временного закрепления колонн. Сложность эта обусловлена большим весом и большой высотой, а также неустойчивостью колонн при монтаже.
Для выверки колонн применяют различные средства:
клиновые и домкратные устройства (клинья металлические, железобетонные и деревянные; клиновые вкладыши; домкратные устройства);
кондукторы (подкосные с регулируемыми подкосами; рамные домкратные с горизонтальными домкратами и т. д.).
Временное закрепление колонн высотой более 12 м кондукторами недостаточно, и их дополнительно раскрепляют расчалками в плоскости наибольшей гибкости колонны.
Расчалки, кондуктора, клинья и другие крепления снимают только после закрепления колонн в стыках и приобретения бетоном не менее 70 % проектной прочности.
Для выверки и временного закрепления ферм и балок покрытия применяют винтовые распорки, количество которых определяется проектом производства работ. Для ферм пролетом 18 м используют одну распорку.
К монтажным узлам рабочие поднимаются по монтажным лестницам, приставным или навесным. Лестницы и площадки закрепляются на колоннах съемными хомутами или петлями, которые привариваются к закладным деталям колонн.
Таблица 2
Оснастка и приспособления для монтажа сборных конструкций
Наименование приспособлений |
Эскиз |
Характеристики |
||||
приспособлений, оснастки |
монтируемой конструкции |
|||||
Грузоподъемность, т |
Масса, кг |
Расчетная высота, м |
Масса эле-мента, т |
Масса элемента и оснастки, т |
||

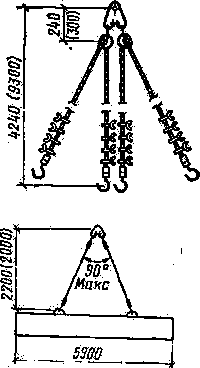

Строп четырехветвевой (для плит покрытия) |
|
3 |
88 |
4,24 |
2,7 |
2,8
|
Строп двухветвевой для монтажа стеновых панелей |
|
2.5 |
312 |
2 |
1.02 |
1.32 |
Траверса для подъема колонн с захватами: крайних колонн средних колонн |
|
10 |
180 |
1 |
4 3.7 |
5.8 5.5 |

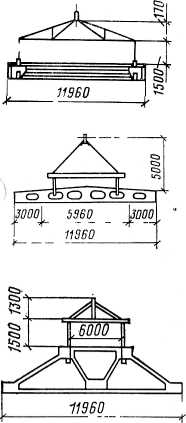

Траверса с захватами для подъема подкрановых балок |
|
14 |
511 |
5 |
2,9 |
3,4
|
Траверса для монтажа стропильных ферм |
|
15 |
475 |
2,8 |
10.5 |
11
|
Расчалка |
|
3 |
98 |
24 |
4 3.7 10.5 2,9 |
|
Монтажная площадка с лестницей |
|
- |
118 |
- |
- |
- |
