29. Восп-пци для передачи цифрового потока е2: особенности и технические характеристики.

"Соната-2" позволяет по 1 паре ОВ передавать передавать в обе стороны 120 каналов со скоростью 8448КБит/с.

ИКМ-120-5 обеспечивает передачу 120 каналов со скоростью 8448КБит/с(как "Соната-2"). Выпускалась в 2-х вариантах: КЛТ-26, КЛТ-24.

И "Соната-2" и ИКМ-120-5 используются на внутризоновых линиях ГТС. Для работы на внутризоновых сетях производилась аппаратура "Сопка-2".

ОЛТ-025 производится фирмой Морион.

Т-41 выпускает РОТЕК. Производится на современном техническом уровне, в ней применены современные элктр-е и квантово-оптические элементы, обладающие большим ресурсом и высокой надежностью.

30. Восп-пци для передачи цифрового потока ез: особенности и технические характеристики.

ИКМ- 480-5 применяется на местных сетях, обеспечивает передачу 480 каналов в цифровом потоке со скоростью 34,368 Мбит/с

ЛЯМДА раб = 1.3 мкМ; Рвых ПОМ= -3 дБ; Э= 38 дБ; Кош= 1*10(-9); Uпит= 60 В;

СОПКА 3 предназначен для передачи 480 каналов, цифр. потоке со скорость 34.368 Мбит/с

Т-316-4 мультиплексор каждый из которых формирует 4 E1 формирует Е2, и из 4 Е2 формирует Е3

Т-316(21 Е1) для передачи потока 51,84 Мбит/с который образуется в результате мультиплексирования 21 потока Е1.

ОТЛС-31 позволяет с помощью мультиплексоров объединять из 16 Е1, 4 Е2 в один цифровой Е3, оборуд. имеет каналы СС, и телеконтроля и предусмотрена подсистема контроля с управлением.

PLE-2-140 в состав оборуд вх устр выполняющее функции контроля и управляющие сетью без перерыва связи, устр СС и нескольких сервисных каналов с разными скоростями передачи.

LS 34s/140 представляет собой модульную систему на скорости передачи 34,368 Мбит/с для симметричного кабеля и оптического.В состав оборуд вх устр для локализации и анализа повреждений не неисправности с помощью ПК, а также блок СС с важностью избирательного вызова

STAR MUX 34F в состав оборуд входит устр местного или удаленного контроля, управление и диагностики работы системы.

СОПКА 3М: ЛЯМДА раб=1.55мкМ, V= 34,368 Мбит/с, Vлин сигн=68,736 Мбит/с, Лин код- 1B2B, Кош=2*10(-8), Рвых ПОМ= 0 дБ, Рвх ПРОМ= -38 дБ.

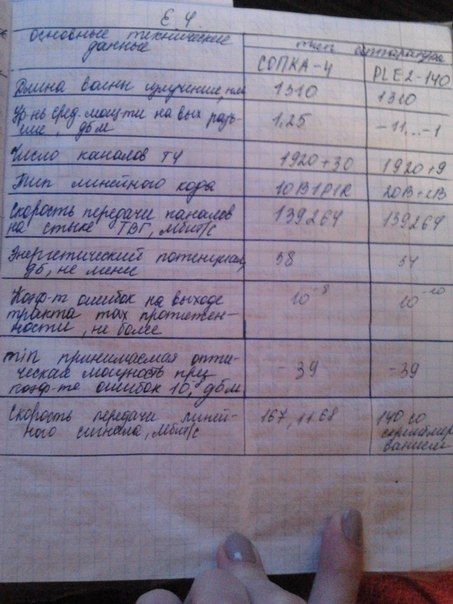

31. ВОСП-ПЦИ для передачи цифрового потока Е4: особенности и технические характеристики.

32. Вторичная ВОЦСП ИКМ-120-4/5: назначение и возможности. Структура блока ОВГ-25, схема и работа ВГ-25.

ИКМ-120-4/5 предназначена для уплотнения кабелей с металлическими жилами (4-е поколение) и волоконно-оптического кабелей (5-е поколение). Скорость передачи вторичного ЦП 8448 лбит/с. Обеспечивает организацию 120 каналов ТЧ путем объединения четырех первичных потоков со скоростью 2048 кбит/с.

Конструктивно блок ОВГ-25 представляет собой однорядный съемный каркас, который устанавливается на эксплуатации в стоечеые каркасы СКУ. В блок устанавливаются съемные платы, подключающиеся к кросс-плате с помощью разъемов. Для правильной установки плат в блок на фиксирующей планке нанесены соответствующие наименования и номера плат. При аварийных состояниях номера плат обрабатываются на УСО-01.

Комплект ВГ-25 обеспечивает формирование группового вторичного сигнала (ВЦП) и трансляцию этого сигнала по волоконно-оптическим кабелям. Подключение блока ОВГ-25 и комплекта ВГ-25 к внешним устройствам производятся через разъемы на лицевой стороне соответствующих плат. Комплект ВГ состоит из платы всинхронного мультиплексора вторичного группообразования АМ-22, платы линейного гптического тракта ЛТ(или платы внешнего стыка ВС-29) и панели источника вторичного электропитания ПН-02.

Блок ОВГ работает след.образом: Первичные ЦП от анал=-цифр преобраз.поступают на плату АМ-22,где происходит:

-преобразование биполяр-х сигналов в униполярныйи двоичный код;

-преобраз.скоростей вход.ЦП 2048 со скор.группового потока,приходящегося на 1 компонентный сигн.2112 кбит/с;

-объед.4х ПЦП в ВЦП 8448кбит/С.

С платы ам-22 поступает на плату ЛТ,преобр.в опт.сигнал в коде CMI и свыхплаты подается в ЛТ.При устан.в компл.ВГ-25 на место платы ЛТ платы ВС-29 груп.ЦС 8448кбит/с преобр.в сигнал в коде HDB-3.

В направл.приема блока работает след.образом:

ЛТ преобр.Опт.сигнал в эл биполярный,кот.подается на плату АМ-22.При устан.вкомпл.ВГ-25 на место ЛТ платы ВС-29 сигнал из кода HDB-3 преобр в NRZ.Полученный сигн 8448 поступ на плату АМ-22,где осущ раздел ВЦП на 4 ПЦП и восст исход скор 2048,также преобр.циф двоич потоки в биполяр сигналы в коде HDB-3/Контроль за работой узлов ВГ осущ системой контроля,сост из платы контроля и сигнализации КС-001и устр.контроля,расп.на платах компл.ВГ-25
