4.Карданная передача

Карданная передача (Рис.4.1.) состоит из промежуточного и заднего полых валов с тремя карданными шарнирами и промежуточной oпopoй. Передний шарнир заканчивается скользящей вилкой, которая шлицевым отверстием надевается на ведомый вал коробки передач, а наружной поверхностью входит во втулку удлинителя коробки передач. Задний шарнир крепится к фланцу заднего моста четырьмя болтами

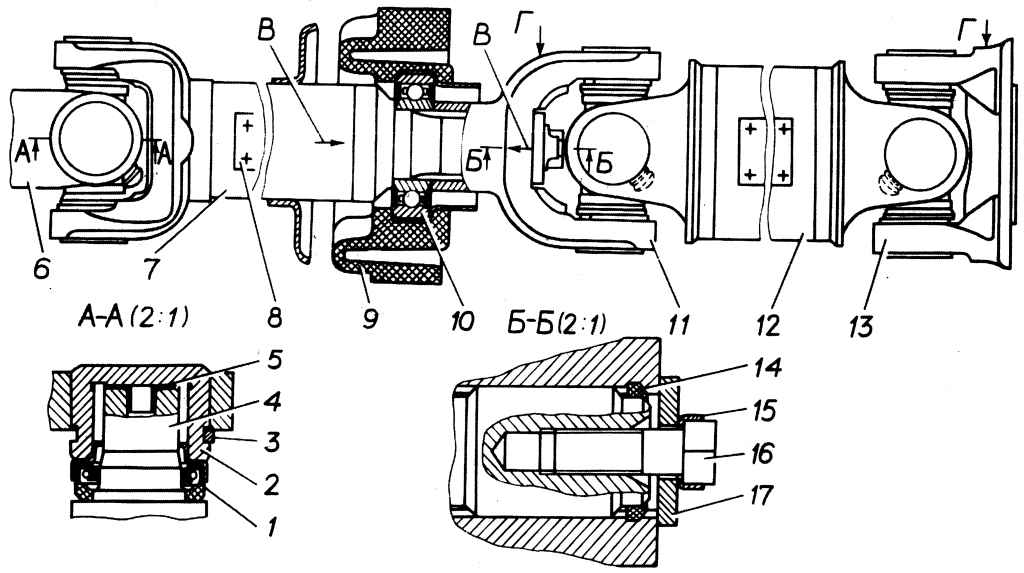

Рис.4.1. Карданная передача с промежуточной опорой

Где: Г — место допустимых ударов при сборке; 1 — манжета; 2 — игольчатый подшипник; 3 — стопорное кольцо; 4 — крестовина; 5 — торцевая шайба; 6 — скользящая вилка; 7 — масленка; 8 — балансировочная пластина; 9 — подушка опоры; 10 — подшипник промежуточной опоры; 11 — шлицевая вилка; 12 — задний карданный вал; 13 — фланцевая вилка; 14 — кольцо уплотнительное; 15 — стопорная пластина; 16 — болт; 17 — шайба

. Задний шарнир крепится к фланцу заднего моста четырьмя болтами.

Крестовины карданных шарниров установлены в вилках на игольчатых подшипниках, зафиксированных стопорными кольцами. Карданные шарниры имеют прокачную систему смазки. Для этого на центральной части крестовины установлена пресс-масленка, через которую по сквозным каналам смазка проходит к игольчатым подшипникам и затем выходит на манжеты. Под давление масла рабочая кромка отжимается и позволяет смазке выходить. Смазка, находящаяся между грязеотражателем крестовины и сальником, служит масляным фильтром, защищающим рабочую кромку сальника от пыли и влаги. На пресс-масленки шарниров надеты защитные резиновые колпачки. Промежуточная опора выполнена в виде резиновой подушки с достаточно высокой податливостью в продольном направлении с ограниченным тремя буферами или центральным кольцом радиальным перемещением. Во внутреннюю полость подушки с натягом установлена обойма с радиальным подшипником закрытой конструкции с заложенной в него смазкой. Во время эксплуатации смазывать его не требуется. Промежуточная oпoра болтами крепится на поперечине рамы. Соединение промежуточного вала с задним выполнено на неподвижных шлицах хвостовика с вилкой, стягивается болтами и фиксируется шайбой со стопорной пластиной.

4.1. Возможные неисправности карданной передачи и способы их устранения

Возможные неисправности карданной передачи и способы их устранения
Причина неисправности	Способ устранения
Стук в карданной передаче при резком изменении движения автомобиля или при переключении передач
Износ подшипников и шипов крестовин в шарнирах	Проверить радиальный зазор в подшипниках шарниров и, если он превышает 0,10 мм, заменить крестовину и подшипники
Ослабло крепление вала к фланцу ведущей шестерни заднего моста	Подтянуть крепление заданным моментом
Вибрация карданной передачи
Потеряна балансировочная пластина	Произвести динамическую балансировку вала
Неправильно установлена шлицевая вилка промежуточного вала	Установить шлицевую вилку в одной плоскости со скользящей вилкой
Ослабло крепление промежуточной опоры к поперечине Повышенное биение скользящей вилки в удлинителе коробки передач	Подтянуть крепление
Износ или поломка одного из шарниров	Первоначально повернуть вилку на шлицах на угол 180° и проверить, не уменьшится ли биение. Если оно не уменьшится, то заменить изношенные детали. При замене шлицевой вилки вал динамически отбалансировать
Поломка или повреждение фланца ведущей шестерни заднего моста	Заменить шарнир
Погнута или снята труба карданного вала	Заменить фланец
Ослабло крепление вала к заднему мосту	Осмотреть вал, проверить его биение и, если оно превышает 0,8 мм, отрихтовать его, при этом биение его должно быть не более 0,6 мм в любой точке по длине. Отбалансировать вал динамически. Подтянуть крепление
Неисправности, которые выявляются при осмотре
Проворачивание колпачка с манжетой относительно стаканчика подшипника (нарушение герметичности шарнира)	Заменить крестовину в сборе с подшипником. Отбалансировать передачу
Проворачивание стаканчика подшипника в отверстиях вилки	Заменить изношенные детали, отбалансировать передачу
