Требования техники безопасности

Запрещается самостоятельно включать приборы до проверки схемы преподавателем. После окончания лабораторной работы необходимо отключить приборы, разобрать схему и привести рабочее место в порядок.

Порядок выполнения работы

1. Открыть кейс с генератором апериодических импульсов ИК-1. Открыть кейс с осциллографом Fluke 199C. Извлечь осциллограф, подключить пробник для измерения напряжения к каналу A на верхнем торце осциллографа (красный разъём). Подключить наконечник типа «крючок» пробника к выходу х0,25 генератора, а наконечник типа «крокодил» - к общему выходу генератора, отмеченному *.

2. Установить переключатель РЕЖИМ формы импульса генератора в положение 1,2/50 мкс.

3. Включить осциллограф Fluke 199C нажатием на соответствующую кнопку на его передней панели. Перейти в режим осциллографа, для чего нажать жёлтую кнопку SCOPE на передней панели осциллографа. После этого нажимать кнопку Auto/Manual, пока в верхнем правом углу экрана не появится надпись «Manual». Осциллограф переведён в режим ручной настройки параметров работы.

4. П



   Рис. 2.6. Экран осциллографа после нажатия на кнопку Trigger

   ри необходимости перевести осциллограф из режима непрерывной развёртки (по умолчанию) в режим ждущей развёртки для возможности регистрации кратковременных импульсов напряжения, выдаваемых генератором. Для этого следует нажать кнопку Trigger на передней панели осциллографа. Внизу экрана появится меню из 4 позиций (рис. 2.6)

Каждый пункт меню соответствует одной из кнопок F1-F4, расположенных прямо под экраном осциллографа. Кнопка Clear Menu скрывает активное в данный момент меню, а повторное её нажатие вызывает на экран последнее скрытое меню.

Далее необходимо зайти в меню Trigger Options (кнопка F4), затем с помощью кнопок со стрелками на передней панели осциллографа выбрать пункт «On Edges», нажать клавишу, соответствующую подписи «Enter», а затем аналогичным образом выбрать режим «Single Shot». После выбора этого режима осциллограф будет находиться в режиме ожидания сигнала, значение которого окажется больше или меньше величины, установленной на экране при помощи курсора.

5. Необходимо установить масштабы по оси напряжения канала A и по общей для обоих каналов оси времени. Для установки масштаба по оси напряжений следует воспользоваться двухпозиционной кнопкой Range mV/V в нижнем левом углу передней панели осциллографа. Нажатие на верхнюю часть кнопки приводит к увеличению масштаба по вертикальной оси, а нажатие на нижнюю часть – к его уменьшению. Величина напряжения, соответствующая одному делению по вертикальной оси для канала A, указана в нижнем левом углу экрана осциллографа (на рис. 2.6 цена деления для канала A – 1 В). Выставить цену деления из расчёта, что амплитуда напряжения будет составлять около 200-250 В. При необходимости ноль напряжения по каналу A можно сместить вверх или вниз с помощью клавиши Move со стрелками (↑) и (↓) в нижнем левом углу передней панели осциллографа.

Аналогично с помощью двухпозиционной кнопки Time ns/s в центральной части передней панели осциллографа меняется масштаб по оси времени, общей для обоих каналов. Интервал времени, соответствующий одному делению по горизонтальной оси, указан по центру в нижней части экрана осциллографа (на рис. 2.6 цена деления – 10 мс). Выставить цену деления из расчёта, что время до полуспада импульса будет составлять около 50 мкс (для импульса 1,2/50 мкс).

6. Включить генератор апериодических импульсов поворотом переключателя из положения БАТ. ВЫКЛ. в положение БАТ ВКЛ. Должен загореться светодиод «Норм.». Если горит светодиод «Сниж.», необходимо подключить генератор в сеть переменного напряжения 220 В и поставить переключатель в положение СЕТЬ ВКЛ.

7. Для фиксации импульса напряжения необходимо задать тип и положение курсора на экране осциллографа. Для этого нужно нажать кнопку Trigger, с помощью последовательных нажатий на клавишу F1 выбрать канал A для пуска осциллографа, с помощью нажатий на клавишу F2 выбрать тип курсора «», соответствующий пуску осциллографа при превышении напряжения уровня курсора. Положение курсора на координатной плоскости отрегулировать в меню кнопки Trigger после нажатия кнопки F3 при помощи кнопок со стрелками (↑), (↓), (→) и (←) на передней панели осциллографа.

8. Нажать на кнопку Hold/Run на передней панели осциллографа и выполнить фиксацию импульса генератора. Результат нажатия кнопки отображается в правом верхнем углу экрана осциллографа: режим «Hold» – осциллограф остановлен, режим «Manual» или «1/2 Auto» – осциллограф запущен. При необходимости повторить изменение масштаба по горизонтальной и вертикальной оси для канала A, изменить положение курсора или положение нуля на вертикальной оси.

9. После фиксации импульса сохранить его в память осциллографа. Для этого нажать кнопку Save/Print в нижнем правом углу передней панели осциллографа, выбрать в появившемся меню пункт «Save», далее с помощью стрелок выбрать пункт «Screen + Setup», после подтверждения выбора изменить (при необходимости) имя файла и нажать кнопку, соответствующую подписи «Save».

10. Отключить генератор апериодических импульсов. С помощью тумблера РЕЖИМ изменить форму импульса генератора на 8/20 мкс. Повторить п. 5-9 для нового импульса, сохранить его в память осциллографа.

11. С помощью кабеля из комплекта осциллографа подключить прибор Fluke 199C к разъёму USB стационарного компьютера или ноутбука. На компьютере запустить программу FlukeView ScopeMeter (рис. 2.7, а).

а)	в)

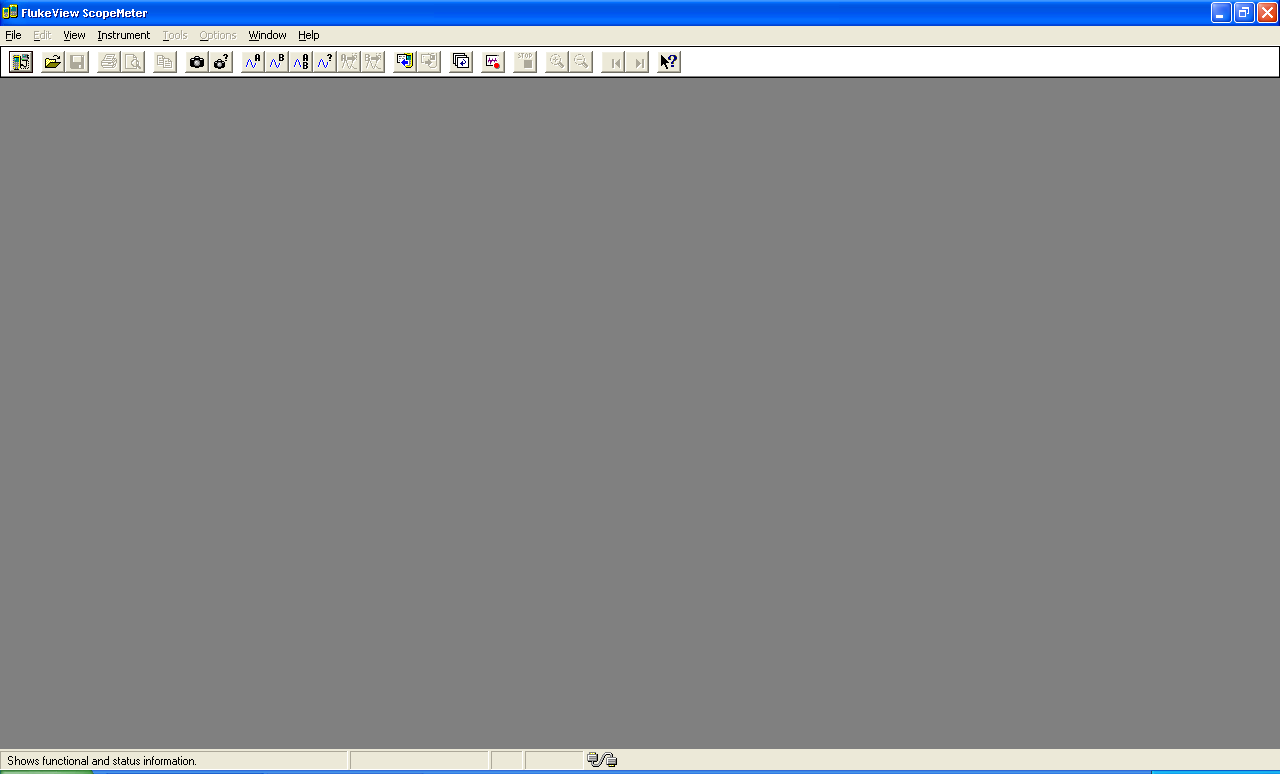

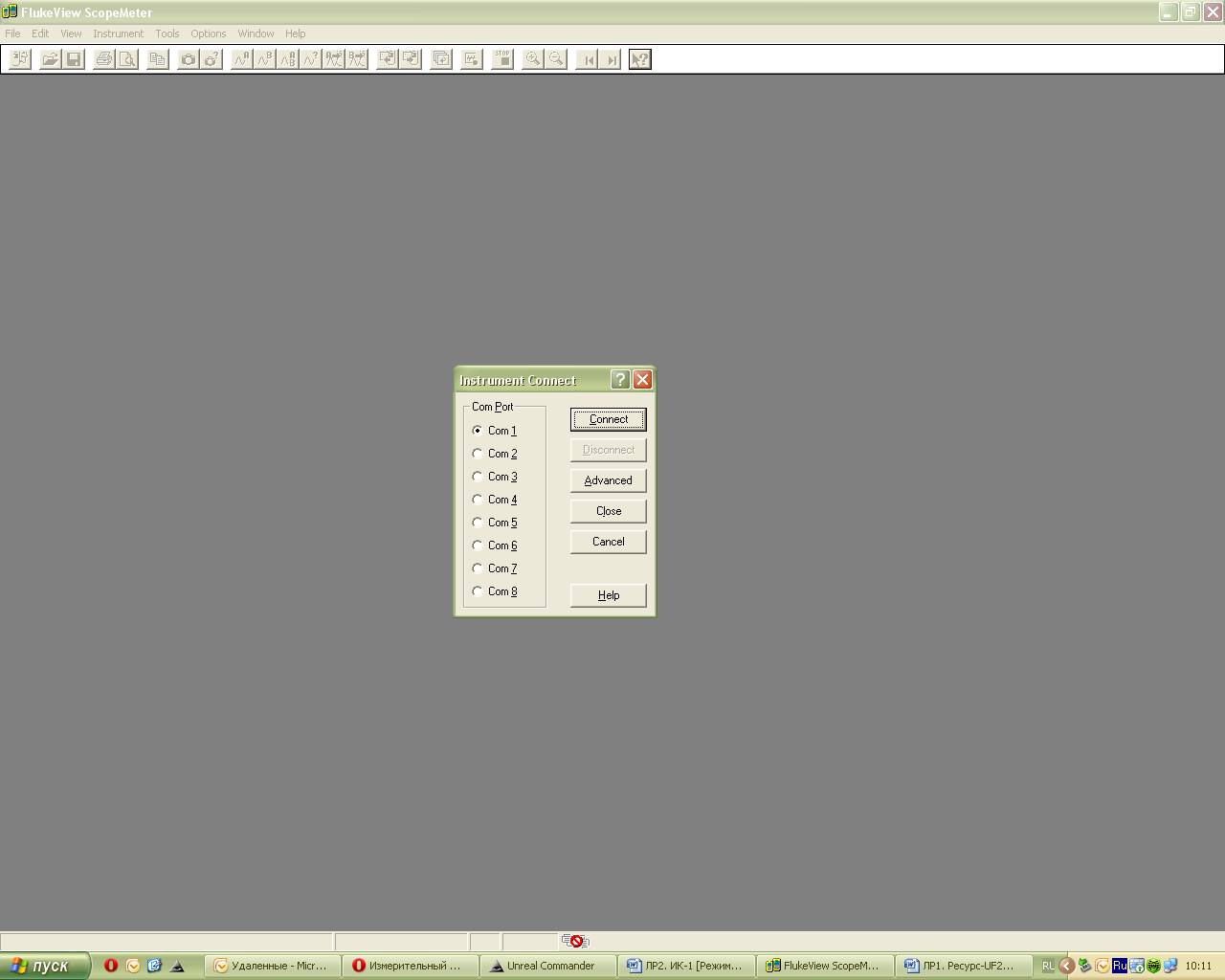

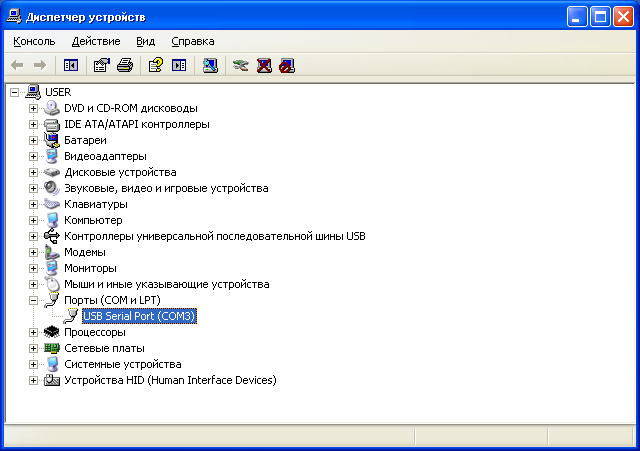

б)	Рис. 2.7. Программа FlukeView ScopeMeter (а) с окном выбора порта подключения к осциллографу (б) и Диспетчер устройств Windows (в)

12. В



    Рис. 2.8. Выбор активной осциллограммы для передачи в программу FlukeView ScopeMeter

    Диспетчере устройств Windows (рис. 2.7, в) уточнить номер COM-порта, к которому подключен осциллограф. В диалоговом окне программы FlukeView ScopeMeter, появившемся при запуске (рис. 2.7, б), выбрать необходимый порт и нажать кнопку «Connect».

13. После установки соединения отобразить на экране осциллографа сохранённую осциллограмму импульса 1,2/50 мкс. Для этого необходимо нажать на кнопку Save/Print в нижнем правом углу передней панели осциллографа, выбрать в появившемся меню пункт «Recall», затем в появившемся списке выбрать соответствующий сохранённый файл при помощи кнопок со стрелками и нажать кнопку с подписью Enter. После того, как осциллограмма импульса 1,2/50 мкс будет выведена на экран, войти в программе FlukeView ScopeMeter в меню «Instrument – Display Waveform» и в появившемся окне (рис. 2.8) отметить галочкой канал A и нажать «Start» либо нажать на кнопку на панели инструментов.

14. Сохранить осциллограмму импульса 1,2/50 мкс (меню «File – Save As» или кнопка на панели инструментов ) и сделать его скриншот (рис. 2.9). Операции п. 13 и 14 выполнить для сохранённого импульса 8/20 мкс.

Рис. 2.9. Скриншот осциллограммы импульса 1,2/50 мкс в программе FlukeView ScopeMeter

15. По снятым осциллограммам определить графически параметры импульсов и заполнить таблицу 2.1.

Табл. 2.1

Результаты графического определения параметров импульсов напряжения

Импульс	Измеренные значения			Паспортные данные
	Umax, В	tфр, мкс	tи, мкс	Umax, В	tфр, мкс	tи, мкс
1,2/50				250±25; (от сети) 250±50 (от батареи)	1,2±0,1	50±5
8/20				250±25; (от сети) 250±50 (от батареи)	8±0,8	20±4

16. Сделать вывод о соответствии параметров импульсов, определённых графически, паспортным данным генератора апериодических импульсов комплекса ИК-1.
