Оборудование и принадлежности
Для проведения лабораторной работы используется комплекс диагностики контуров заземления КДЗ-1 с набором дополнительных принадлежностей (соединительные провода, струбцины, зажимы типа «крокодил»). Внешний вид комплекса представлен на рис. 6.7.
К

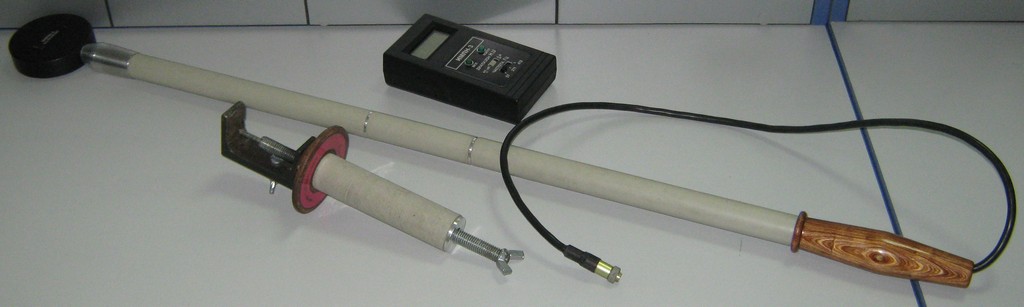

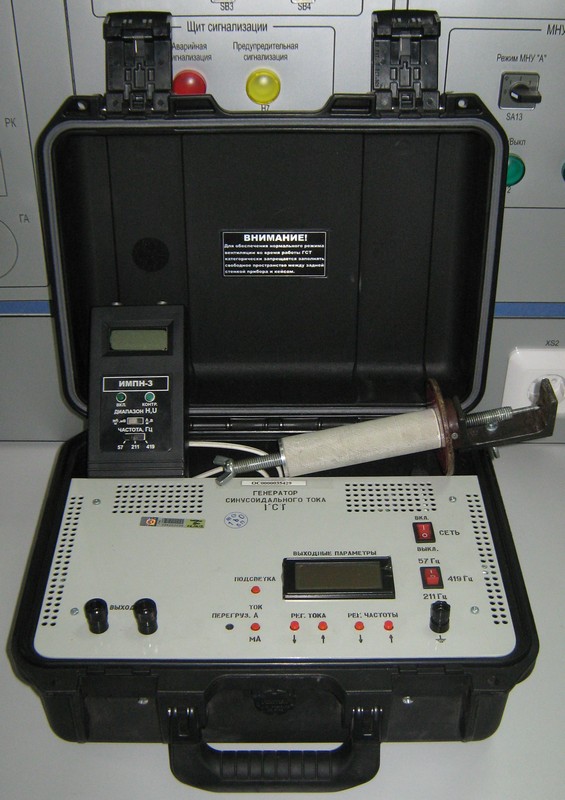

Рис. 6.7. Комплекс диагностики контуров
заземления КДЗ-1
Комплекс КДЗ-1 позволяет:
определить без вскрытия грунта трассы прокладки и глубину залегания заземлителей;
определить трассы прокладки силовых и информационных кабелей внутри и вне зданий;
определить наличие и качество связей заземляемого оборудования с ЗУ;
определить пути растекания тока КЗ на землю;
определить распределение токов и напряжений по ЗУ при КЗ на землю;
провести измерения значения сопротивления растеканию тока ЗУ с учетом отходящих коммуникаций и без них;
провести измерения напряжения прикосновения и шага.
Комплекс КДЗ-1 функционально состоит из двух частей:
генератор синусоидального тока;
измеритель напряженности магнитного поля и напряжения.
Генератор предназначен для создания на объекте испытаний переменного тока частотой 57 Гц, 211 Гц или 419 Гц и измерения его действующего значения. Измеритель предназначен для определения действующего значения напряжения на тех же частотах и измерения напряжённости магнитного поля.
Комплекс КДЗ-1 работает в двух режимах:
режим 1 – режим измерения действующего значения напряжения и тока на объекте испытаний;
режим 2 – режим индикации магнитного поля на объекте испытаний.
Методика и техника эксперимента
В ходе выполнения лабораторной работы измеряется сопротивление металлосвязи между открытыми проводящими частями стендов в аудитории В-212 при помощи комплекса КДЗ-1 на частоте 57 Гц. Схема подключения прибора для измерения сопротивления металлосвязи приведена на рис. 6.8.
Кроме этого исследуется зависимость напряжённости магнитного поля от расстояния до источника поля. Источником поля является провод с протекающим по нему током, создаваемым генератором синусоидальных токов комплекса КДЗ-1. Регистрация поля выполняется при помощи селективного к частоте измерителя магнитного поля. Измерения выполняются на частотах 211 и 419 Гц по схеме на рис. 6.9.

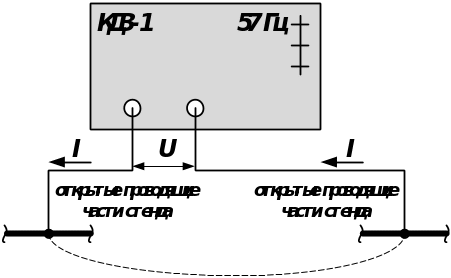

Рис. 6.8. Схема измерения сопротивления металлосвязи между заземлёнными проводящими частями стендов |

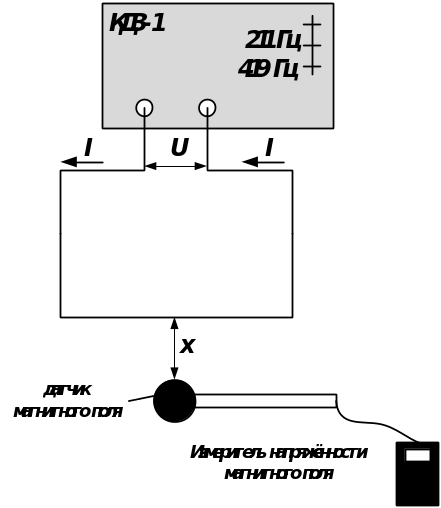

Рис. 6.9. Схема измерения напряжённости магнитного поля от проводника с током |
Также самостоятельно проводится расчёт сопротивления ЗУ и его потенциала, напряжений прикосновения и шаговых напряжений в программе ОРУ-М по вариантам.
Требования техники безопасности
Запрещается самостоятельно включать приборы без указаний преподавателя. После окончания лабораторной работы необходимо отключить приборы, разобрать схему и привести рабочие места в порядок.
