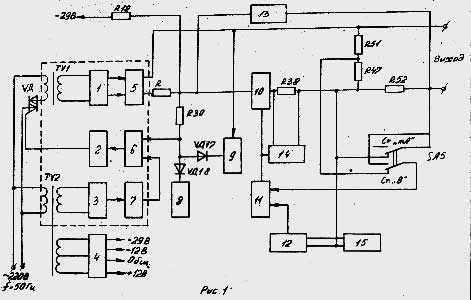

Функціональна схема джерела
1 – вирівнювач;
2 – схема управління тиристором;
3 – схема запуску;
4 – схема живлення;
5 – фільтр;
6 – модулятор;
7 – ГПН;
8 – схема м’якого включення;
9 – схема захисту від перенапруги;
10 – компенсаційний регулюючий каскад;
11 – операційний підсилювач;
12 – трьохдекадний двійково-десятинний ділитель;
13 – схема захисту від коротких замикань;
14 – схема захисту від перенавантаження струму;
15 – джерело опірної напруги;
VД – тиристор;
VД17; VД18 – діоди;
R, R18, R30, R38 – резистори;
R47, R51 – датчик напруги;
R52 – датчик струму;
SA5 – перемикач режиму стабілізації;
TV1; TV2 – трансформатори.
Джерело живлення п4507 (Генератор)
2. Призначення
Даний технічний опис та інструкція по експлуатації розповсюджуються на джерело, призначений для живлення свердловинної геофізичної апаратури змінним стабілізованим струмом підвищеної частоти і передбачений для роботи в опалювальних приміщеннях при температурі повітря від 10 до 45ºС, відносної вологості до 90% при температурі 30 ºС.
Джерело застосовується в геології, в складі каротажних станцій та лабораторій.
3. Технічні дані
3.1. Джерело забезпечує на виході стабілізований струм в діапазоні від 0,1 до 1,0 А при напрузі від 100 до 350 В і вихідній потужності до 300 ВА.
3.2. Частота вихідного струму джерела: не регулюючі 300 і 400 Гц, регулююча в межах від 340 до 440 Гц.
3.3 Частота вихідного струму, викликана змінами напруги живлення на плюс 10 і мінус 10% від номінального значення, не перевищує ±0,75, при струмі до 0,8 А і 1,5% при струмі не вище 0,8 А.
3.4. Нестабільність вихідного струму, вирвана змінами опору навантаження на плюс 40 і мінус 40% від номінального значення, не перевищує ±1,0% при струмі до 0,8 А і 2,0% при струмі вище 0,8 А.
3.5. Нестабільність частоти вихідного струму, викликана змінами напруги живлення на плюс 10 і мінус 10% від номінального значення, не перевищує ±0,5%.
3.6. Нестабільність частоти вихідного струмую, викликана змінами опору навантаження на плюс 40 і мінус 40% від номінального значення, не перевищує ±0,5%.
3.7. Похибка установки вихідного струму в процентах не перевищує значення вирахуваних по формулі (1):
Де ІМ – максимальне значення вихідного струму, ІМ=1А;
Івих – номінальне значення вихідного струму.
3.8. Похибка установки частоти вихідного струму не перевищує:
±1,0% – для частот 300, 400 Гц;
±2,0% – для регулюючих частот в діапазоні від 340 до 440 Гц.
3.9. Коефіцієнт гармонік вихідного струму не перевищує 7,0%.
3.10. Ефективне значення пульсації амплітуди вихідного струму з частотою живлячої мережі і її гармонік не перевищує 10 В.
3.11. Дрейф вихідного струму джерела за 5 год. роботи не перевищує 0,5%.
3.12. Температурний коефіцієнт вихідного струму джерела при зміні температури повітря від нормальної до будь якої в діапазоні від 10 до 45 ºС не перевищує 0,1%ºС.
3.13. Час неперервної роботи джерела не перевищує 8 год. за добу.
3.14. Час підготовки джерела до роботи після вмикання складає 5 хв.
3.15. Споживча потужність джерела не перевищує 850 ВА.
3.16. Живлення джерела здійснюється змінним струмом напруги (127±12,7) В, частотою (50±2,5) Гц.
