Підготовка приладу:

1 Встановити прилад на столі.

2 Витягнути плунжер з циліндра і поставити його біля підставки.

3 Відгвинтити циліндр, закрити голковий клапан і поставити на стіл.

4 Розібрати фільтраційний стакан і протерти основу підставки насухо.

5 Взяти фільтрувальний папір, зволожити його водою. додати до нього сухий папір і поставити на дно підставки симетрично внутрішньому діаметру.

6 Пригвинтити підставку до стакана, при цьому боковий отвір закривають гумовим корком.

7 Підготувати секундомір і поставити його біля приладу.

Порядок виконання роботи

1 Відібрати пробу розчину і добре перемішати її.

2 Заповнити стакан приладу розчином на 3-4 мм нижче верхнього вінця.

3 Витерти різьбу від розчину.

4 Пригвинтити на стакан циліндр.

5. Заповнити циліндр машинним маслом і забрати його залишки з зовнішньої частини циліндра.

6 Встановити плунжер в циліндр.

7 Сумістити “нуль” шкали з верхньою міткою циліндра шляхом привідкриття перепускного голкового клапана. При цьому необхідно притримувати плунжер рукою.

8 Вийняти гумовий корок і включити секундомір.

9 Записати покази приладу через 1; 2; 3; 4; 5; 7,5; 10; 15; 20; 25 і 30 хв. від початку вимірювання.

10 При великій кількості вимірювань або якщо фільтрація за 30 хв більша 40 см³ можна скористатись прискореним методом. В цьому випадку беруть відліки через 2 і 10 хв і з допомогою логарифмічної сітки визначають фільтрацію за 30 хв або користуючись аналітичною залежністю визначають розрахункову фільтрацію за результатами показів приладу через будь-який час :

. (5.6)

де – фільтрація за час .

11 Після закінчення вимірювання відкрити перепускний клапан, випустити залишок масла з циліндра, опустити плунжер, а потім зняти його.

12 Відгвинтити циліндр і злити масло з нього для повторного використання, а з фільтраційного стакана злити розчин.

13 Розібрати фільтраційний стакан і вийняти кірку з фільтрувальним папером.

14 Промити і протерти всі деталі фільтраційного вузла.

15 Зібрати прилад, змастивши циліндр маслом.

Оформлення результатів вимірювань

1 Записати результати трьох вимірювань за роботою 3-х приладів.

2 Визначити середню величину фільтрації за 30 хв.

3 Побудувати графік зміни фільтрації розчину протягом 30 хв в координатах “час – об’єм фільтрату”.

4 Визначити похибку між фактичною фільтрацією, визначеною за 30 хв. і розрахунковою фільтрацією, визначеною аналітичним методом за результатами показів приладу через 7,5 хвилин: :

. (5.7)

5.5 Вимірювання товщини фільтраційної кірки

Теоретичні відомості

При фільтрації дисперсійного середовища з бурового розчину в проникні горизонти на стінках свердловини формується фільтраційна кірка. Згідно з технологічними вимогами до бурового розчину фільтраційна кірка повинна запобігати ,руйнуванню стінок свердловини, сповільнювати і перешкоджати процесу забруднення продуктивних горизонтів, сприяти ущільненню і стійкості стінок свердловини. Товщина фільтраційної кірки є визначальним чинником при виникненні ускладнень, які пов’язані зі зменшенням діаметру свердловини.

Допустима товщина фільтраційної кірки коливається в межах 1,52 мм. Товщина фільтраційної кірки тісно зв’язана з об’ємом фільтрату і реальний зв’язок між цими величинами є специфічним для кожного розчину. Об’єм фільтрату може зменшитися зі збільшенням вмісту твердої фази. а товщина фільтраційної кірки збільшується. Збільшення перепаду тиску при статичній фільтрації збільшує товщину фільтраційної кірки. В меншій мірі товщина фільтраційної кірки залежить від розміру та гранулометричного складу твердої фази. Висока фільтрація бурового розчину та груба (товста) фільтраційна кірка на стінках свердловин спричиняє такі наслідки:

– забруднюються породи-колектори;

– зменшується стійкість стінок свердловин, підвищується вміст шламу і забруднює буровий розчин;

– збільшується імовірність виникнення прихоплень;

– збільшуються гідравлічні втрати;

– виникають затягування та сальникоутворення при підйомі бурильної колони;

– спотворюються покази геофізичних приладів;

– підвищується імовірність утворення тріщин і каналів у фільтраційній кірці при контактуванні із тампонажним каменем.

Товщина фільтраційної кірки визначається за допомогою приладу Віку. Товщина кірки позначаєтьсяя буквою К, вимірюється в мм.

Прилади і матеріали для проведення роботи

Прилад Віка, фільтрувальний папір з фільтрувальною кіркою.

Опис приладів для проведення дослідів

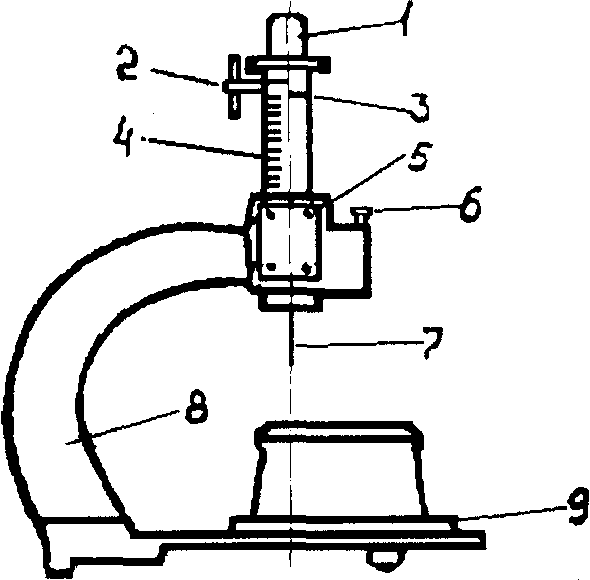

Рисунок 5.5 – Прилад Віка

Прилад Віка (рис. 5.5) складається з циліндричного стержня 1, який вільно переміщується у втулці 5, закріпленій на станині 8. Вісь стержня перпендикулярна до плити 9 станини 8. Для закріплення стержня на бажаній висоті служить пружинний фіксатор 6, на стержні закріплений вказівник 3, а на станині шкала 4 з діленнями від 0 до 40 мм. Положення вказівника на стержні регулюється стяжним гвинтом 2. В нижній частині стержня вгвинчена голка 7. Металеву пластинку з розташованим на ній фільтрувальним папером з кіркою встановлюють на плиті 9.
