Практическое занятие № 1 Исследование модулированных сигналов

Цель работы – ознакомление с устройствами использующих амплитудную и частотную модуляцию сигналов, а также изучение порядка расчета спектров сигналов.

Продолжительность занятия: 2 часа.

Задание 1 Исследование сигналов с амплитудной модуляцией.

Порядок выполнения работы.

1.1. Собрать схему устройства с амплитудной модуляцией. Параметры элементов схемы установить в соответствии с рис. 1.1 и вариантом задания.

Рис.1.1 Структура РПУ с амплитудной модуляцией

Параметры схемы V_mod: U = (mV)

F = (Hz)

1.2. Снять осциллограммы выходных модулированных ВЧ колебаний.

Немодулированные сигналы V_mod и V_car Модулированный сигнал U_ам

Пример расчета индекса амплитудной модуляции:

М = (U_max – U_min)/(U_max + U_min).

Задание 2 Исследование сигналов с частотной модуляцией.

2 .1 Собрать схему устройства с частотной модуляцией.

Рис. 2.1 Структура РПУ с частотной модуляцией

Параметры элементов схемы установить в соответствии с рис. 2.1 и вариантом задания.

Параметры схемы V_fm: U = (mV)

F_Ω = (Hz) (FC)

F_ω = (Hz) (FM)

2.2 Снять осциллограммы выходных модулированных вч колебаний.

Немодулированные сигналы V_fm Модулированный сигнал V_fm

Пример расчета m_Ω = ΔF/Ω

ΔF – девиация частоты

Ω - частота модулирующего сигнала

Практическое занятие № 2 Методика анализа вольтамперных характеристик нелинейных элементов

Цель: построение вольтамперных характеристик электровакуумного прибора и определение по этим характеристикам его параметров.

1 Задание Снятие характеристик I_a=f(U_a) и I_a=f(U_с) вакуумного триода

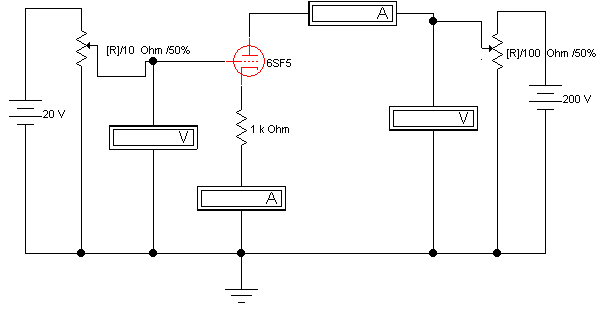

Собрать схему, как показано на рисунке. Выполнить моделирование.

Рисунок 1

Заполнить таблицу 1

Таблица 1

	Ua (B)	0	20	40	80	120	160	200	250
Uc=2В	Ia (A)
Uc=0В
Uc=-2В
Uc=-4В
Uc=-6В

Построить график I_a=f(U_a)

I_a

U_a

Заполнить таблицу 2

Таблица 2

	Uс (B)	0	-2	-4	-6	-8	10	-12	-14
Uа=0В	Ia (A)
Uа=50В
Uа=100В
Uа=150В
Uc=200В

Построить график I_a=f(U_с)

I_а, мА

U_с, мВ

2 Задание Наблюдение анодно-сеточных характеристик вакуумного триода

Собрать схему, как показано на рисунке. Выполнить моделирование.

Пример расчета:

U_A =

ΔI_A =

ΔU_C =

S =

Практическое занятие № 3

Исследование характеристик полупроводниковых стабилитронов

Цель работы:

1. Построение обратной ветви вольтамперной характеристики стабилитрона и определение напряжения стабилизации;

2. Определение дифференциального сопротивления стабилитрона по вольтамперной характеристике.

Задание 1 Исследовать параметры стабилитрона.

1.1. Соберите схему для исследования параметров стабилитрона.

Стабилитрон: 1N733A

1.2. Снимите вольтамперные характеристики стабилитрона для разных температур, меняя значение подстроечного резистора от 0% до 100% через интервал 20% (точность измерения – два знака после запятой):

Прямая ветвь					Обратная ветвь
to =		to =			to =			to =
I, мА	U, мВ		I, мА	U, мВ		I, мА	U, В		I, мА	U, В

1

I, мА

.3. Постройте  графики вольтамперной характеристики стабилитрона.

U, мВ
