7. Исполнительная документация, предъявляемая комиссии при приемке работ после монтажа

1. Ведомость технической документации предъявляемой при сдаче-приемке ЭМР

2. Акт технической готовности ЭМР

3. Ведомость изменений и отступлений от проекта

4. Ведомость электромонтажных недоделок, не препятствующих комплексному опробованию

5. Акт Приемки-передачи оборудования в монтаж

6. АКТ о выявленных дефектах оборудования

7. Ведомость смонтированного оборудования

8. Акт готовности строительной часть помещений (сооружений) к производству электромонтажных работ

9. Справка о ликвидации недоделок

10. Акт о приемке и монтаже силового трансформатора

11. Протокол осмотра и проверки смонтированного электрооборудования распределительных устройств и электрических подстанций напряжением до 35 кВ включительно

12. Протокол испытаний давлением локальных разделительных уплотнения или стальных труб для проводок во взрывоопасных зонах классов В-1 и В-1а

13. Протокол измерения сопротивления изоляции

14. Протокол фазировки

15. Акт проиемки траншей, каналов, туннелей и блоков под монтаж кабелей

16. Протокол проверки и осмотра изоляции кабелей на барабане перед прокладкой

17. Протокол прогрева кабелей на барабане перед прокладкой при низких температурах

18. Журнал прокладки кабелей

19. Акт освидетельствования скрытых работ по монтажу заземляющих устройств

20. Образец обложки к комплекту технической документации по сдаче приемке ЭМР

8. Организация узла учета

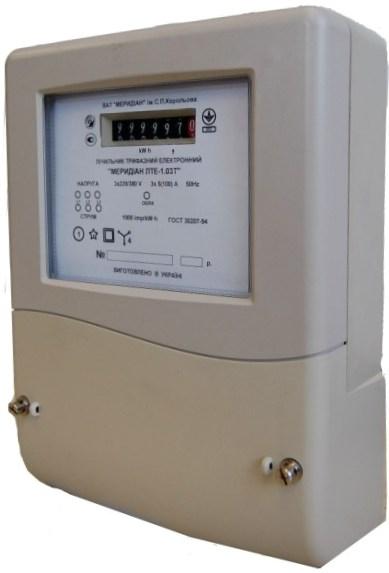

Счётчик активной электрической энергии трёхфазный электронный Меридиан ЛТЕ - 1.03 предназначен для учета активной энергии в трехфазных цепях переменного тока трансформаторного или непосредственного включения в однотарифном режиме.

  • Класс точности 1,0.

  • Номинальное напряжение 3 х 220/380В.

  • Граничный диапазон напряжения от 176В до 420В.

  • Номинальная сила тока 5 А.

  • Диапазон силы тока от 0,25 А до 100 А.

  • Диапазон частоты сети от 47,5 Гц до 52,5 Гц.

  • Порог чувствительности счетчика не больше 0,02 А.

  • Полная мощность, потребляемая по каждой фазе счетчика, не больше 2,0 В•А.

  • Счетчик показывает потребленную электроэнергию непосредственно в киловатт-часах.

  • Передаточное число испытательного выхода 1000 имп/кВт • ч.

  • Самоход счетчика.

  • Масса счетчика не более 1,8 кг.

  • Габаритные размеры счетчика не больше 247х172х75мм.

  • Средний срок службы счетчика не менее 30 лет.

Измерительный трансформатор— электрический трансформатор, в котором при нормальных условиях применения вторичный ток (вторичное напряжение) практически пропорционален (пропорционально) первичному току (первичному напряжению), применяется в качестве измерительного преобразователя при измерениях больших токов, напряжений. У измерительных трансформаторов переменного тока при правильном включении разность фазовых углов на первичной и вторичной обмотках близка к нулю.

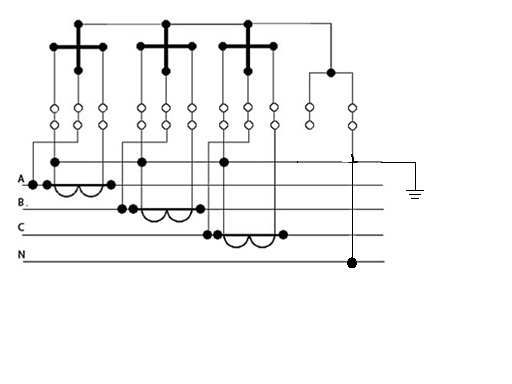

Схема включения счетчика в сеть через измерительный трансформатор

Трансформатор ТНШЛ-0,66 Технические характеристики

  • Номинальное напряжение, кВдо 0,66

  • Номинальный первичный ток, А400

  • Номинальный вторичный ток, А5

  • Номинальная частота,50Гц

  • Номинальный класс точности

- для измерения и учета0,2S

- для защиты5P или 10P
