1 Вопрос. Приемное и передающее устройство.
1.1 Радиопередающее устройство
Радиопередающее устройство предназначено для генерирования ВЧ колебаний, модуляции их по частоте, умножения и усиления для получения заданных частоты и мощности выходного сигнала. Радиопередающее устройство состоит из возбудителя Б1, передатчиков Б8 и выходного каскада передатчика В-Б11В. В соответствии с принятым разделением диапазона частот станции на поддиапазоны в поддиапазоне А применяется передатчик Б8А, в поддиапазоне Б – передатчик Б8Б, в поддиапазоне В – передатчик Б8В.
Во всех поддиапазонах мощность, отдаваемая радиопередающим устройством на 75-омный эквивалент антенны (нагрузка Б22) при номинальном напряжении источников питания без блока Б9, не менее 40 Вт. При уменьшении напряжения питания на 5% мощность передатчика Б8 без блока Б9 составляет не менее 35 Вт. Мощность радиопередающего устройства на выходе блока Б9 при номинальном напряжении источников питания не менее 25 Вт, при понижении напряжения питания на 5% - не менее 20 Вт. В передатчике Б8 станции предусмотрен режим пониженной мощности, при этом мощность передатчика Б8 должна быть не менее 3 Вт.
1.2 Радиоприемное устройство
Радиоприемное устройство предназначено для селекции, усиления и преобразования высокочастотных частотно-модулированных сигналов в сигналы с частотой линейного спектра аппаратуры П-303-ОБ. Радиоприемное устройство собрано по супергетеродинной схеме с двойным преобразованием частоты и состоит из гетеродина Б2, общего для всех трех поддиапазонов. В соответствии с принятым разделением частот станции на поддиапазоны в поддиапазоне А применяется приемник Б7А, в поддиапазоне Б приемник Б7Б, а поддиапазоне В приемник Б7В.
2 Вопрос. Органы управления передающего и приемного
устройства – 30 минут.
2.1. Органы управления блоков передатчика

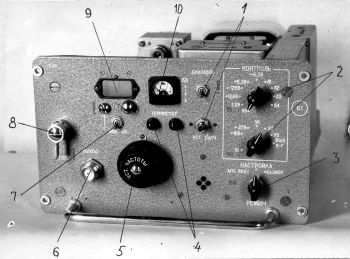

1. Блок возбудителя (б1)
Тумблер установки диапазона и потенциометр "0" АПЧ.
Переключатели контроля.
Переключатель режима.
Л
ампы
включения термостата.Ручка установки частоты.
Разъем " ВЫХОД".
Тумблер включения
освещения шкалы и
усилителя слухового
контроля.
8. Стопор.
9. Визир.
10. Измерительный прибор.
2. Блок питания возбудителя (б3)
Лампы сигнальные Л1, Л3, Л9, Л6, Л7.
Предохранители Пр1, Пр2, Пр8, Пр4, Пр5.
Лампа сигнальная Л11.
Предохранитель Пр7.
Лампы сигнальные Л2, Л4, Л10.
Предохранитель Пp3.
Лампа сигнальная Л5.

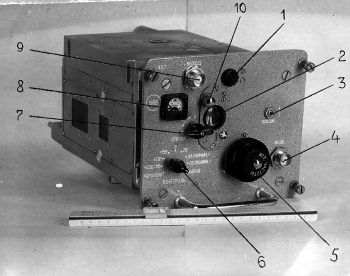

3. Сменный блок передатчика (Б8А, Б8Б)
Лампочка освещения шкалы.
Линза с визиром.
Выключатель освещения шкалы.
Входной радиочастотный соединитель.
Ручка установки частоты.
Переключатель индикаторного прибора.
Р
учка
стопора шкалы.Индикаторный прибор.
Выходной радиочастотный соединитель.
Ручка механизма перемещения линзы.
4. Выходной усилитель передатчика поддиапазона В (Б11В)
Высоковольтный соединитель.
Выходной радиочастотный
соединитель.
Вентилятор.
Анодный цилиндр контура.
Входной радиочастотный
соединитель.
Выключатель освещения шкалы.
Лампочки освещения шкалы.
Переходная колодка.
Ручка установки частоты.
Стопор.
Шкала.

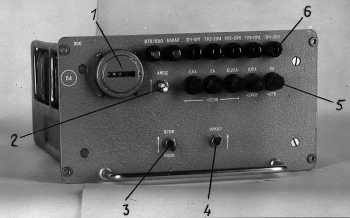

5. Блок питания передатчика (Б4)
С
четчик
часов работы.Тумблер включения высокого напряжения.
Тумблер переключения напряжений "970/500".
Тумблер включения накала.
Предохранители.
Лампы сигнальные.
2.2. Органы управления блока приемника

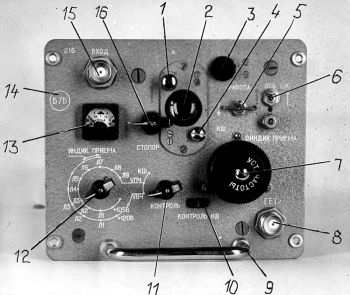

1. Блок приемника (Б7)
Р
учка
перемещения визиров.Линза c визирами.
Лампочка освещения шкалы.
Стопорный винт визиров.
Переключатель В4 (РАБОТА-КШ).
Переключатель ВЗ освещения шкалы.
Ручка установки частоты.
Радиочастотный соединитель «ГЕТ.» к первому гетеродину приемника.
Ручка для вставления и выема блока.
Гнездо «Ш9» ( КОНТР. КШ).
Переключатель контроля В2.
Переключатель контроля В1.
Индикаторный прибор ИП.
Индекс блока.
Радиочастотный соединитель входа приемника «ВХОД».
Ручка стопора шкалы.
