2 Вопрос. Принцип работы ррс р-409 по структурной схеме – 30 минут.

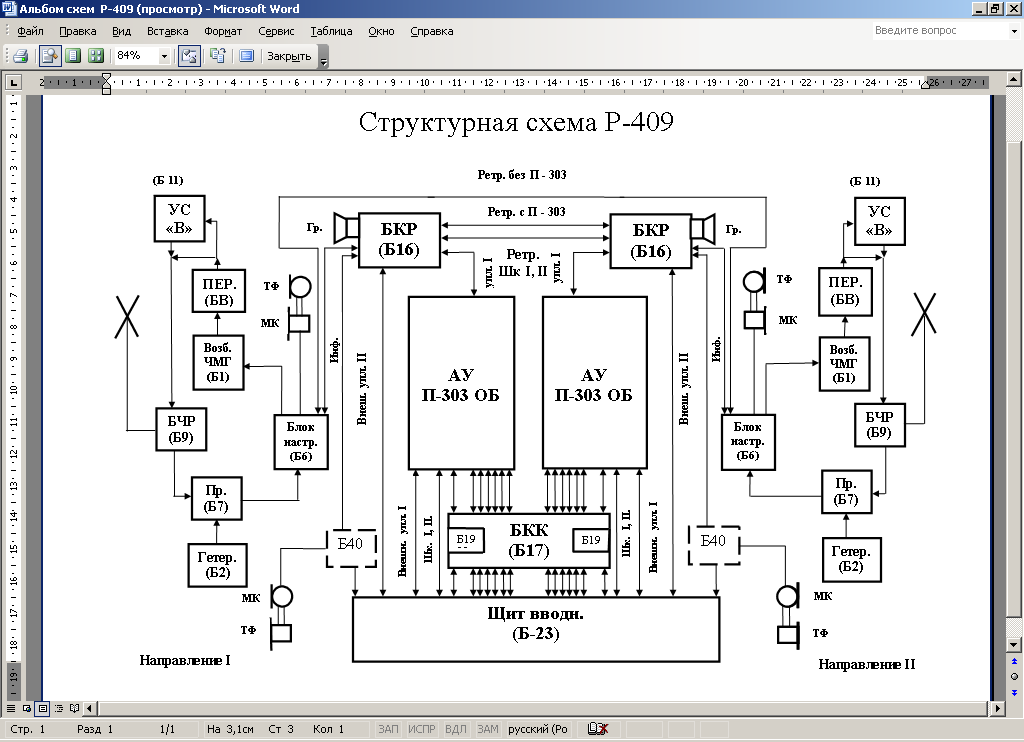

Упрощенная структурная схема РРС Р-409 показана на Рис. 1.

Р ис. 1. Структурная схема РР станции Р-409.

Одно канальный режим.

Высокочастотный частотно-модулированный сигнал на несущей частоте f₄ принимается антенной направления I и по коаксиально­му фидеру типа РК-75-9-13 поступает на вход блока частотной раз­вязки Б9 (БЧР) и далее на приемник Б7 (ПР.) полукомплекта I. С выхода приемника сигнал низкой частоты подается в блок на­стройки Б6 (БН), где он может быть прослушан в телефоне (Тф) мкротелефонной трубки, подключенной к блоку настройки, а также в громкоговорителе (Гр), расположенном в блоке коммутации Режимов Б16 (БКР).

От микрофона (Мк) этой трубки телефонный сигнал через (блок настройки подается в блок возбудителя передатчика Б1 (Возб.), где в частотно-модулируемом генераторе (ЧМГ) осуществляется частотная модуляция незатухающих колебаний возбудителя. Передатчик Б8 (Пер.) усиливает частотно-модулированные колебания возбудителя по мощности, после чего на частоте f₂, отличающейся от f₁ на 10%, они подаются непосредственно (в поддиапазонах А _и Б) или через дополнительный усилитель мощности (в поддиапа­зоне В) в БЧР и далее —в фидер и антенну направления связи I. Вызов — фонический — осуществляется посылкой тона 800 Гц при нажатии кнопки ИГ на блоке настройки. Посланный вызов прослу­шивается в громкоговорителе блока коммутации режимов на станции корреспондента.

Оконечный режим с внутренним уплотнением.

Групповой спектр с выхода приемника направления связи I че­рез блок настройки Б6 и блок коммутации режимов Б16 поступает в аппаратуру уплотнения (АУ) П-ЗОЗОБ, где выделяются низкоча­стотные сигналы каждого из каналов ТЧ. Эти сигналы подаются на блек коммутации каналов Б17 (БКК) направления связи I, где при необходимости может осуществляться их кроссировка, и далее — на вводный щит Б23, к которому подключаются соединительные ли­нии от кросса узла связи или от потребителей. Путь прохождения сигналов в сторону передачи проходит последовательно через те жё элементы в обратном порядке: от кросса узла связи или от по­требителей (минуя кросс) по соединительным линиям—к вводно­му щиту Б23 станции и дальше через блок коммутации каналов — в аппаратуру уплотнения (АУ) П-ЗОЗОБ. Групповой спектр с ли­нейного выхода стойки П-ЗОЗОБ через блок коммутации режимов подается в блок настройки высокочастотной стойки станции, а за­тем поступает в возбудитель, где в частотно-модулируемом генера­торе модулирует по частоте несущее колебание.

Оба полукомплекта станции при работе ее в оконечном режи­ме с внутренним уплотнением работают независимо и могут являться оконечными на двух различных радиорелейных линиях. Поэтому иногда такой режим называют режимом «двух оконеч­ных».

В режим «двух оконечных» может включаться и ретрансляционная узловая станция, если ответвляемые каналы не составляют Целиком нижнюю или верхнюю тройку, а имеют случайный набор ^! числа шести. В таком случае ретранслируемые каналы кросси­руются по низкой частоте (осуществляется «переприем по низкой I частоте») на блоке коммутации каналов станции, имеющем выходы по низкой частоте для всех каналов направлений связи

Служебная связь при работе станции в оконечном режиме с втренним уплотнением в сторону радиорелейной линии и в сторону коммутатора осуществляется с блока переговорно-вызывного устройства П-ЗОЗОБ. Вызов производится голосом или путем тональной, посылки от измерительного генератора. Тон вызова про­слушивается в динамике стойки П-ЗОЗОБ на станции корреспон­дента.
