2.7. Технология производства опалубочных, арматурных и бетонных работ.

2.8. Безопасность труда и требования по защите окружающей среды.

2.9. Контроль качества работ по устройству монолитных фундаментов.

3. Пример расчета технологической карты на кирпичные и монтажные работы (на русском языке)

3.1. Исходные данные на проектирование:

– высота этажа – 3,0м;

– количество этажей – 5.

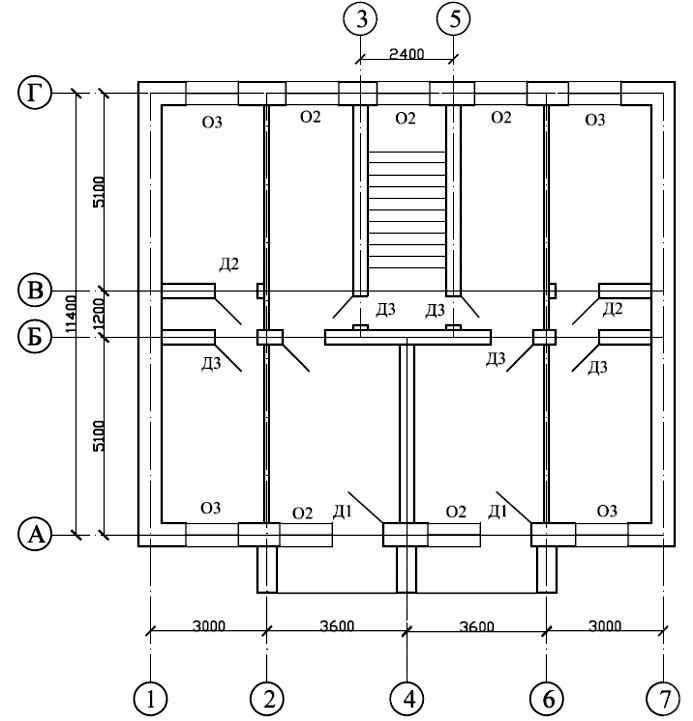

Рис. 6. План первого этажа здания

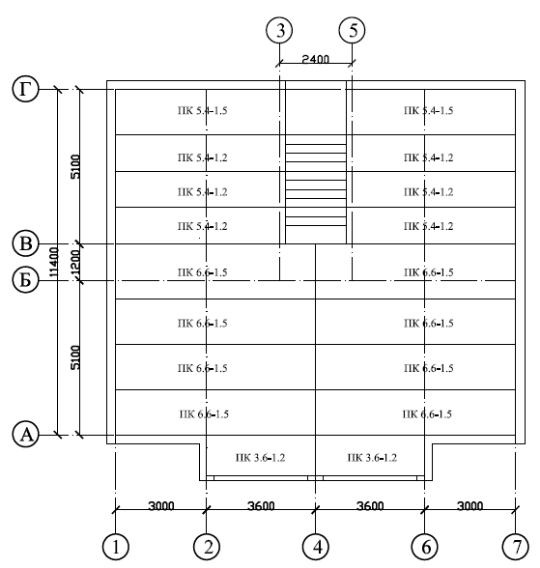

Рис. 7. План перекрытия с раскладкой сборных плит

3.2. Подсчет объемов работ

3.2.1. Составление спецификаций

Т а б л и ц а 5

Спецификация столярных изделий

Наименование изделия	Марка	Размер коробки, м		Количество
		высота	ширина	на один этаж	на все этажи
1	2	3	4	5	6
Окно	02	1,510	1,510	12	60
Окно	03	2,11	1,51	18	90
Дверь	Д1	2,175	0,87	12	60
Дверь	Д2	2,07	0,91	45	225
Дверь	Д3	2,07	1,21	12	48

Т а б л и ц а 6

Спецификация сборных железобетонных конструкций

Наименование изделия	Марка	Масса элемента, т	Количество
			на один этаж	на все этажи
1	2	3	4	5
Железобетонные плиты перекрытия размером 6560х1190	ПП 66-12	2,0	18	90
5360х1190	ПП 54-12	1,6	18	90
6560х1490	ПП 66-15	2,5	6	30
3560х1190	ПП 36-12	1,1	6	30
2960х1190	ПП 30-12	0,9	60	300
Железобетонные марши	ЛМ 28-11	1,01	6	30
Железобетонные лестничные площадки размером 16004350 мм	ЛП 22-16	0,9	6	30
Железобетонные перемычки	Б15	0,065	89	445

3.2.2.Подсчет объема кирпичной кладки стен

• Стены толщиной в 2,5 кирпича

Площадь стен:

где – длина стен, м

– высота стен, м.

Площадь промов в стенах:

где – ширина проема, м

– высота проема, м

n – количество проемов (дверей и окон).

Площадь стен за вычетом проемов:

Объем кладки стен:

где t – толщина стены (кладки), м.

Количество кирпичей:

,

где n – количество кирпичей для 1м3 кладки (прил. 13)

Объем раствора для кладки:

,

где – объем раствора для 1м3 кладки (прил. 13)

• Стены толщиной в 1,5 кирпича

Алгоритм расчета тот же

• Перегородки

Алгоритм расчета тот же

Результаты расчета объемов работ сводим в таблицу:

Т а б л и ц а 7

Толщина стен и перегородок		Площадь кладки, м2	Объем кладки, м3	Количество кирпичей, тыс. шт	Объем расвора, м3
2,5к	640мм	1713,06	1096,36	1102,35	562,31
1,5к	380мм	1202,23	985,12
0,5к	120мм	963,21	256,3
