4 Изучение устройства склада бхм

4.1 Принципиальная схема

П ринципиальная схема устройства склада бестарного хранения муки (БХМ) изображена на рисунке 1.

4.1.1 Рукав разгрузочный м-127

Приемное устройство марки К4-ХСВ обеспечивает соединение автомуковозов с приемными материалопроводами для загрузки складских силосов (бункеров) мукой.

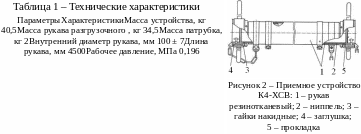

Устройство состоит из рукава разгрузочного (рис. 2), присоединительных патрубков и кронштейнов, на которые укладывается рукав в нерабочем состоянии. Рукав разгрузочный состоит из рукава резинотканевого 1, на обоих концах которого имеются ниппели 2 и гайки накидные 3 с заглушками 4. В канавке каждой гайки установлена прокладка 5.

4.1.2 Щиток приемный хщп-2

Щ иток приемный ХЩП-2 (рис. 3) предназначен для разгрузки автомуковоза. При этом разгрузочный рукав К4-ХСВ подсоединяется одним концом к автомуковозу, а другим – к щитку ХЩП-2. Над щитком на высоте 2500 мм устанавливается навес, предназначенный для защиты от атмосферных осадков.

Таблица 2 – Технические характеристики

Параметры	Характеристики
Рабочее давление в трубах, МПа	0,15
Число приемных патрубков, ед.	4
Диаметр мукопроводов, мм	100
Габаритные размеры, мм	1500 × 1260 × 2980
Масса устройства, кг	148,5

4.1.3 Датчики уровней муки ilt

О бязательным элементом оснащения силосов (бункеров) складов БХМ являются датчики верхнего и нижнего уровней муки, входящие в систему безопасности и контроля давления в силосах. Практика показала, что наиболее надежным индикатором уровня является флажковый датчик ILT (рис. 4), выполняющий функцию сигнализации набора уровня при заполнении силоса. Индикаторы вкручиваются в силосы (бункеры) на заранее вваренные муфты. Надежность работы этого типа индикатора обеспечивается вращением пружинной лопатки (флажка) с частотой вращения 1 об/мин при температуре внутри силоса от —20 до +80 °С.

4 .1.4 Пылеулавливающие фильтры

Пылеулавливающие фильтры FE3V (рис. 5) устанавливаются на крышке силоса (бункера) и предназначены для очистки от мучной пыли воздуха, используемого для транспортирования и доставки муки в бункера или для ее аэрирования в емкостях. В фильтрах установлены круглые или эллиптические фильтрующие тканевые элементы, которые очищаются продувкой сжатым воздухом через трубки Вентури, а также встряхиванием. При этом мучная пыль сдувается обратно в силос.

Таблица 3 – Технические характеристики

Параметры	Характеристики
Фильтрующая поверхность,м2	24,5
Габаритные размеры, мм	1635 × Ø955
Масса устройства, кг	122

4.1.5 Клапан предохранительный vcp

При нормальных условиях спиральные пружины в предохранительном клапане VCP (рис. 6) удерживают крышку в закрытом состоянии. Крышка открывается как при повышенном, так и при пониженном давлении в силосе. При загрузке-разгрузке силоса клапан обеспечивает плавное регулирование давления в силосе.
