ОБЩИЙ КУРС ПРОМЫШЛЕННОГО ТРАНСПОРТА.

Методические указания к выполнению практических занятий и контрольных работ по курсу «Общий курс промышленного транспорта»

Специальность: 190701 «Организация перевозок и управление на транспорте (железнодорожном) »

Г. Новокузнецк 2006

УДК 656.1. (07)

Рассмотрены вопросы определения потребностей предприятий в перевозках, дана методика и рекомендации по построению таблицы и диаграммы грузопотоков, определения количества поездов и локомотивов, пройденного тоннажа брутто, построения парного графика движения поездов на однопутном перегоне. По заданной схеме генплана предприятия и грузопотоков – определение количества груженых вагонов, прошедших по заданному пути. Приведены исходные данные.

Предназначены для студентов специальности “Организация перевозок и управление на транспорте (железнодорожном) всех форм обучения ” (190701)

Общие положения

Практические занятия включают решение комплекса вопросов, связанных с определением потребностей в перевозках для заданного промышленного узла и отдельного предприятия и оформляются контрольными работами.

Задание 1.

Предприятия промышленного узла получают и отправляют грузы железнодорожным транспортом через станции «Входная» и «Примыкания».

Необходимо определить для заданного промышленного узла:

• Поступление грузов;

• Отправление грузов;

• Годовой объем перевозок между станциями и заводами;

• Построить таблицу грузопотоков;

• Построить диаграмму грузопотоков;

• Определить годовую потребность в вагонах поездах и локомотивах для перевозки грузов на участке станция Входная - станция Завод 1, исходя из парного графика движения поездов на однопутном перегоне;

• Определить пройденный тоннаж брутто на перегоне станция «Входная» - станция Завод 1.

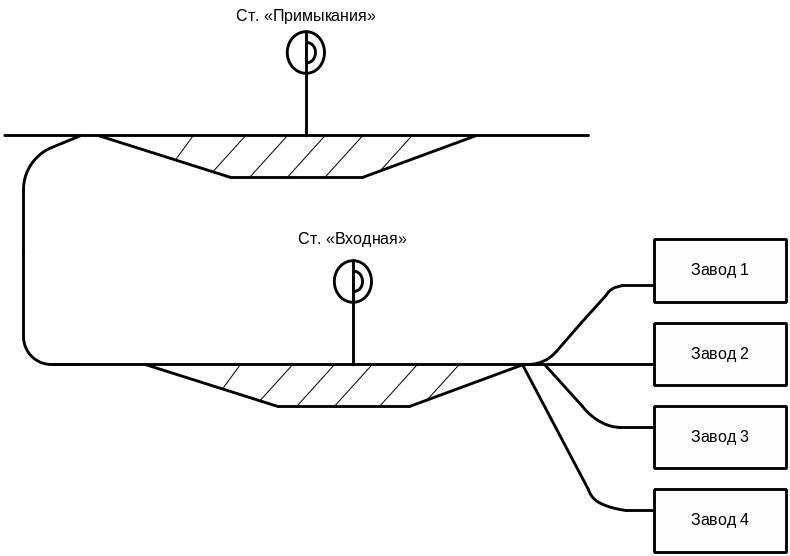

Рисунок 1 - Схема промышленного узла

Схема узла приведена на рисунке 1, каждый завод имеет самостоятельный однопутный подъездной путь, грузопотоков - на рисунке 2.

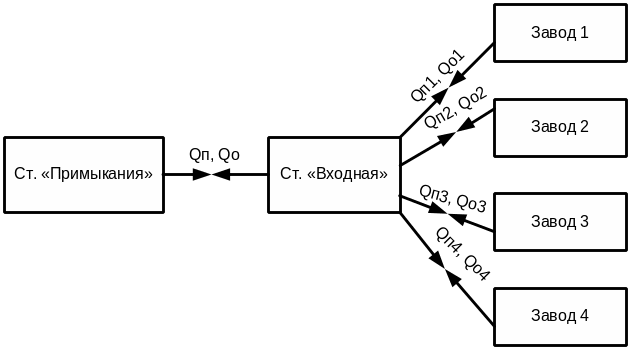

Рисунок 2 - Схема грузопотоков промышленного узла

1. Определение размеров перевозок

Поступление грузов с внешней сети и отправление на внешнюю сеть определяется по укрупненным показателям исходя из заданных расходных коэффициентов и годового выпуска продукции.

Расходный коэффициент – это количество тонн груза, которое необходимо поставить (отправить) на предприятие (я) или с предприятия (й) для производства одной тонны продукции.

Поступление грузов на предприятие «Завод 1» за год определяется по формуле

Q_п1 = K_п1·Q₁,

где K_п1 – расходный коэффициент;

Q_п1- годовой выпуск продукции в соответствии с заданием, млн. т в год.

Q_п1 = 3.00·3.00 = 9.00 млн. тонн.

Данные по расчетам сводим в таблицу 2.

Отправление грузов с предприятия «Завод 1» за год определяется по аналогии с поступлением, по формуле

Q_o1=K_o1 Q₁

Q_o1=1.50·3.00 = 4.5 млн. тонн.

Буквенные обозначения для расчета потребностей в перевозках показаны в таблице 1.

Таблица 1-Поступление и отправление внешних грузов, млн. тонн в год, буквенные обозначения

Наимено-вание	Годовой выпуск Qi млн т	Расходный коэффи-циент по прибытию		Размер перевозок
		Кпi	Кoi	Qпi	Qоi
Завод 1	Q1	Кп1	Ко1	Qп1	Qо1
Завод 2	Q2	Кп2	Ко2	Qп1	Qо1
Завод 3	Q3	Кп3	Ко3	Qп1	Qо1
Завод 4	Q4	Кп4	Ко4	Qп1	Qо1
Итого	∑			∑	∑

Буквенные обозначения в таблице 1 должны быть заменены соответствующими значениями по данным варианта задания.

Таблица 2-Поступление и отправление внешних грузов, млн. тонн в год

Наимено-вание	Годо-вой выпуск Qi млн т	Расходный коэффи-циент по прибытию		Размер перевозок
		Кпi	Кoi	Qпi	Qоi
Завод 1	3.00	3.00	1.50	9.00	4.5
Завод 2	2.00	3.00	1.50	6.00	3.00
Завод 3	1.00	3.00	1.50	3.00	1.50
Завод 4	0.50	3.00	1.50	1.50	0.75
Итого	6.50			19.50	9.75

В соответствии с данными таблицы 2 на предприятия промышленного узла, производящие 6.50 млн. тонн продукции необходимо привезти 19.50 млн.т и отправить 9.75 млн. т грузов за год.

На основании схемы узла, рисунок 1, схемы грузопотоков, рисунок 2 и таблицы 2 составляется таблица грузопотоков, которая включает все перевозки промышленного узла и представлена в виде таблицы 3.

В левом первом столбце и первой верхней строке строго последовательно размещают всех грузополучателей и грузоотправителей ( станции, цехи, предприятия, склады …), участвующих в перевозках. На пересечении столбцов (откуда) и строк (куда) вносят размеры грузопотока, суммируют по строкам и столбцам, получают суммарный объем перевозок по промышленному узлу.

В таблице 3 приведен пример заполнения таблицы грузопотоков в соответствии с заданными исходными данными. В правой нижней клетке таблицы 3 определено количество перевезенных тонн по всему промузлу.

Диаграмма грузопотоков дает наглядное представление о размерах и направлении грузопотоков, она строится в соответствии с технологической схемой грузопотоков (рисунок 2), таблицей грузопотоков (таблица 3). При построении диаграммы грузопотоков обязательным является масштабность грузопотока (например, 1см – 10 млн. т), и соблюдение правосторонности грузопотока.

Диаграмма грузопотоков в соответствии с нулевым вариантом задания представлена на рисунке 3.

Таблица 2 –Таблица грузопотоков, млн. тонн в год

К уда Откуда	Ст. «Примы-кания»	Ст. «Вход-ная»	Завод 1	Завод 2	Завод 3	Завод 4	Всего:
Ст. Примы- кания	Х	19.50					19.50
Ст. Входная	9.75	Х	9.00	6.00	3.00	1.50	29.25
Завод 1		4.50	Х				4.50
Завод 2		3.00		Х			3.00
Завод 3		1.50			Х		1.50
Завод 4		0.75				Х	0.75
Итого:	9.75	29.25	9.00	6.00	3.00	1.50	58.50

Вывод по результатам таблицы 2 – годовой объем перевозок в промышленном узле составляет 58.50 млн. тонн.

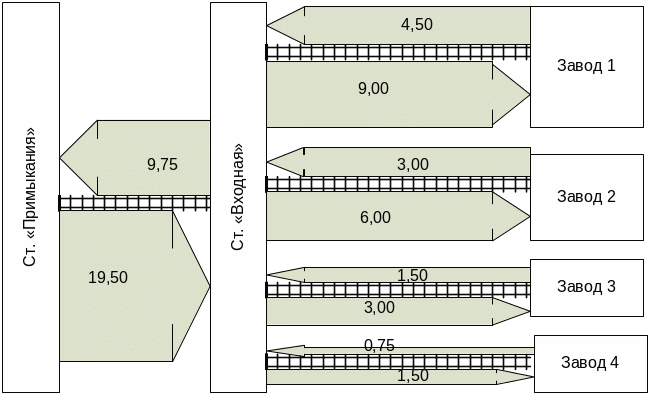

Рисунок 3. Диаграмма грузопотоков
