Тест для выявления остаточных знаний по циклу общепрофессиональных дисциплин по специальности 220301 «Автоматизация технологических процессов и производств»
Дисциплина «Инженерная графика»
Какой линией показывают на чертеже невидимый контур детали?
а). Сплошной тонкой
б) Сплошной толстой
в) Штрихпунктирной
г) Штриховой
2. Сколько основных видов предусмотрено ГОСТ 2.305-68?
а) Один
б) Шесть
в) Три
г) Два

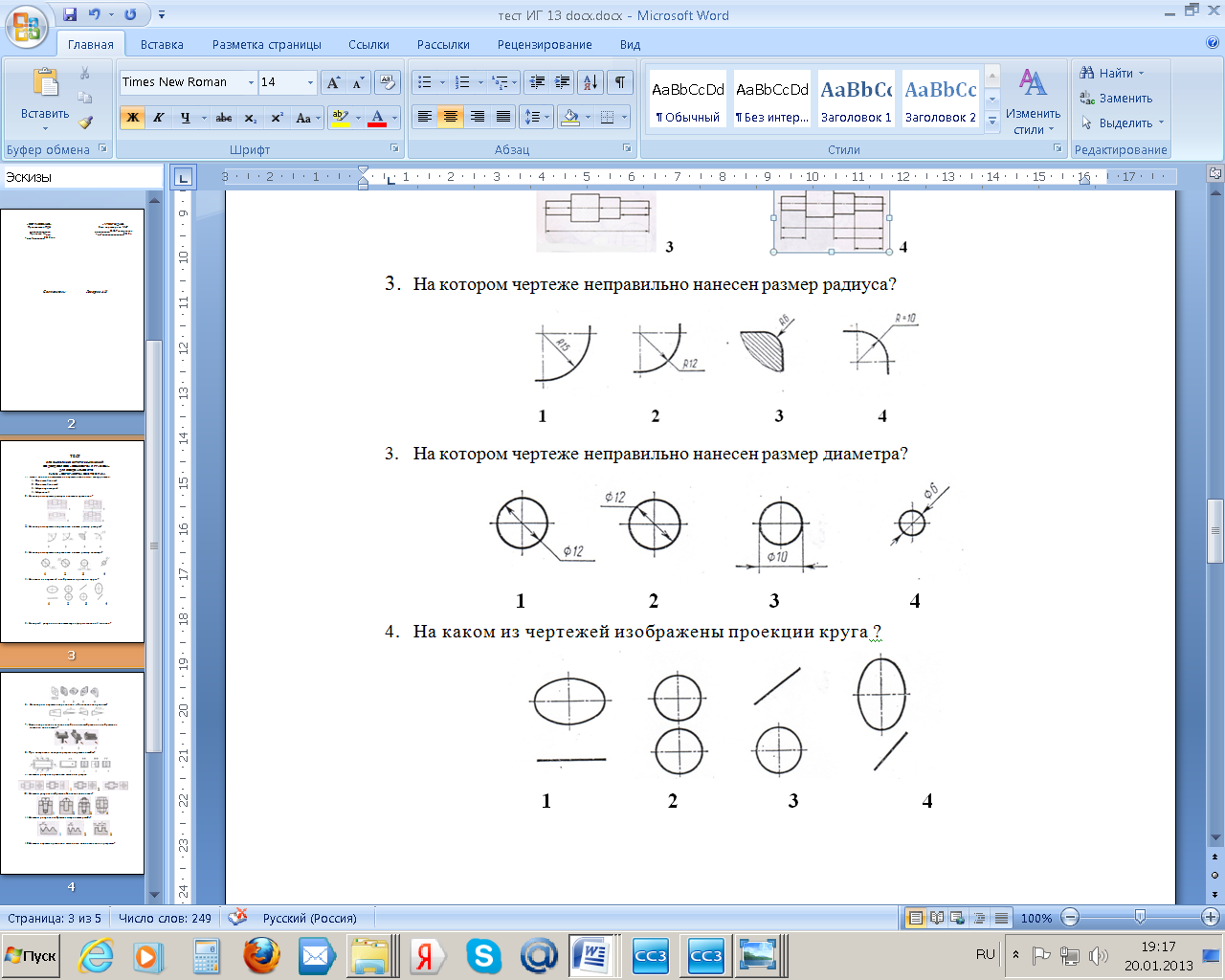

3.На котором чертеже неправильно нанесен размер радиуса?
4.На котором чертеже неправильно нанесен размер диаметра?
5.На каком из чертежей изображены проекции круга?

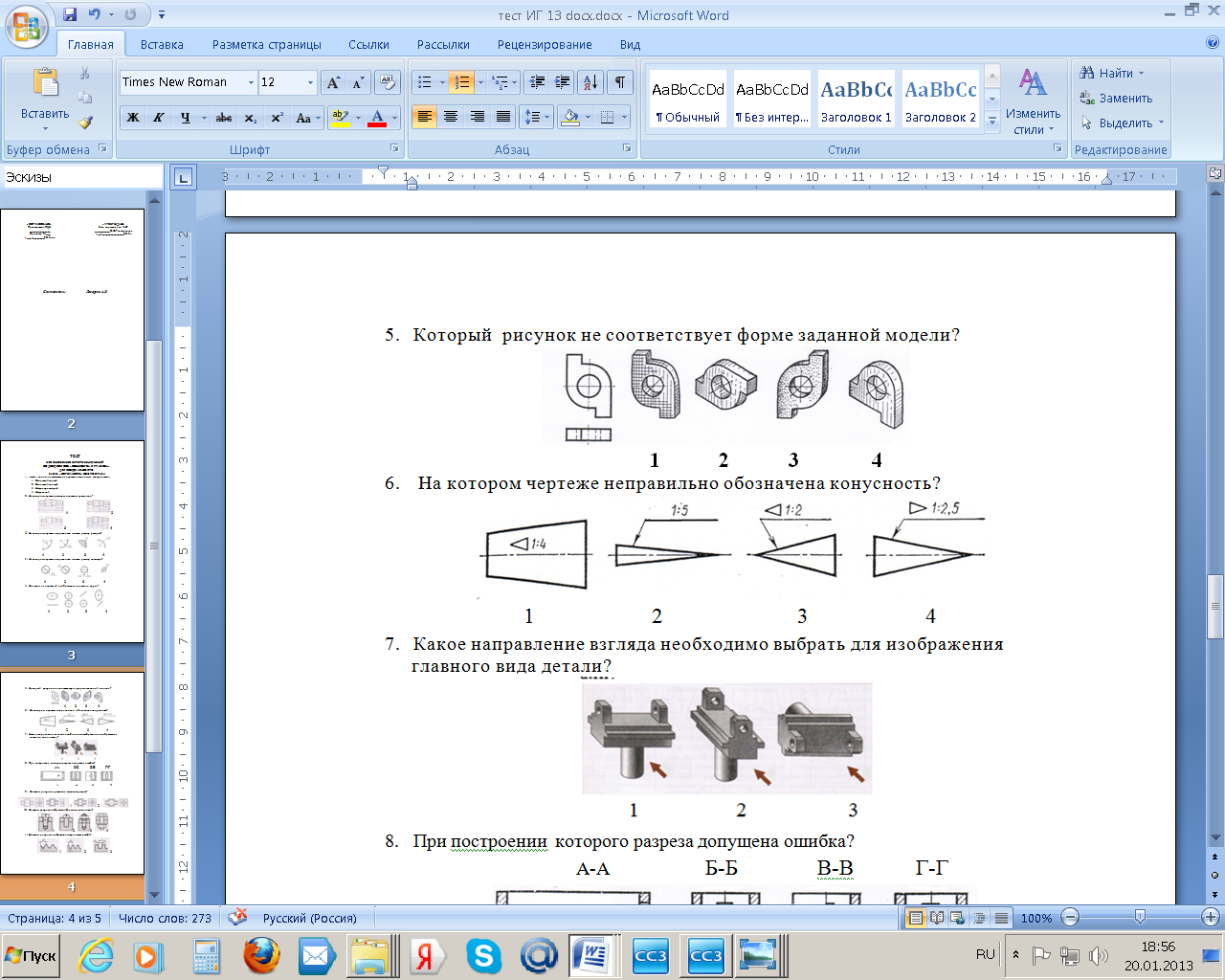

6.Который рисунок не соответствует форме заданной модели?

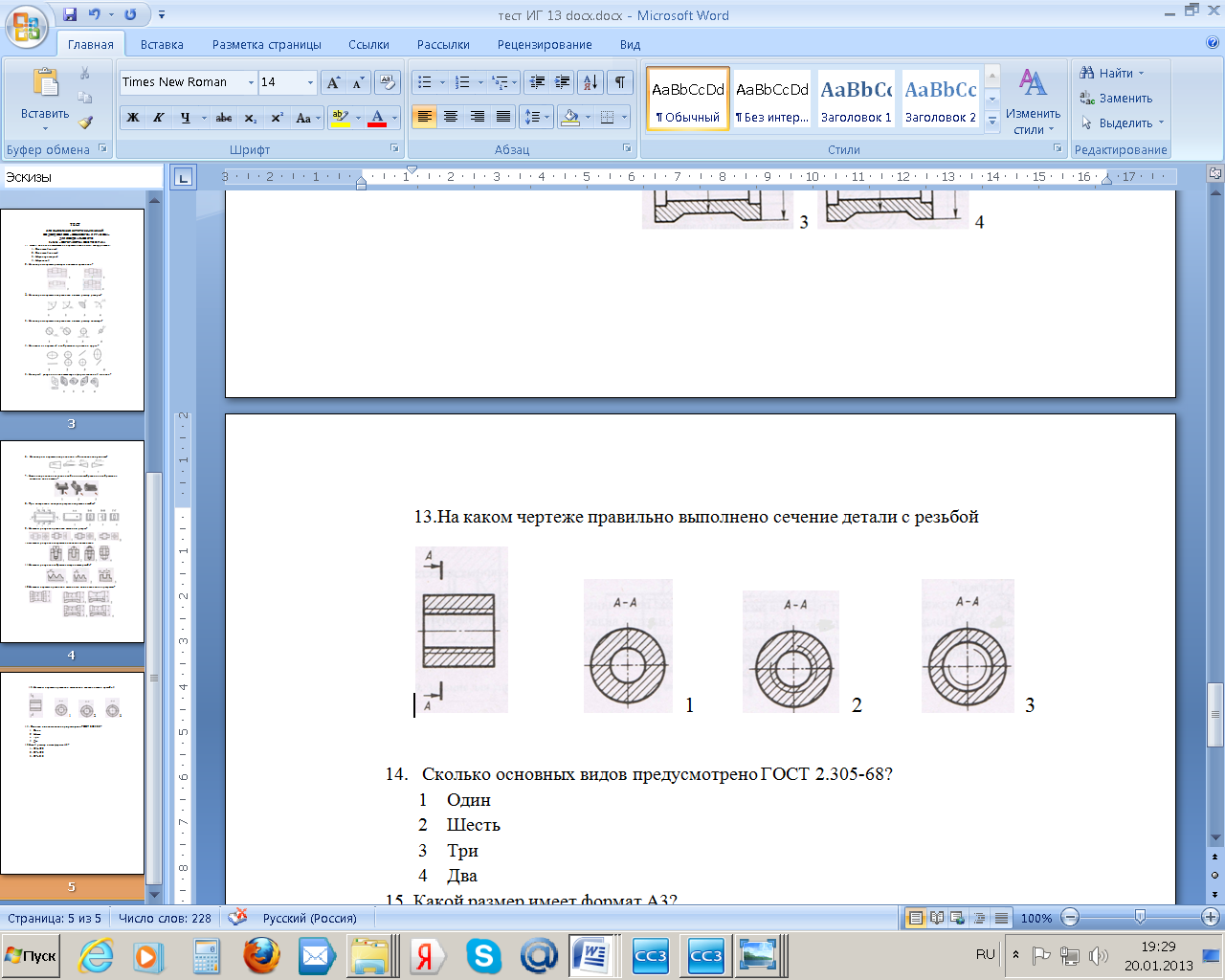

7. На каком чертеже правильно выполнено сечение детали с резьбой?
8.Какое направление взгляда необходимо выбрать для изображения главного вида детали?

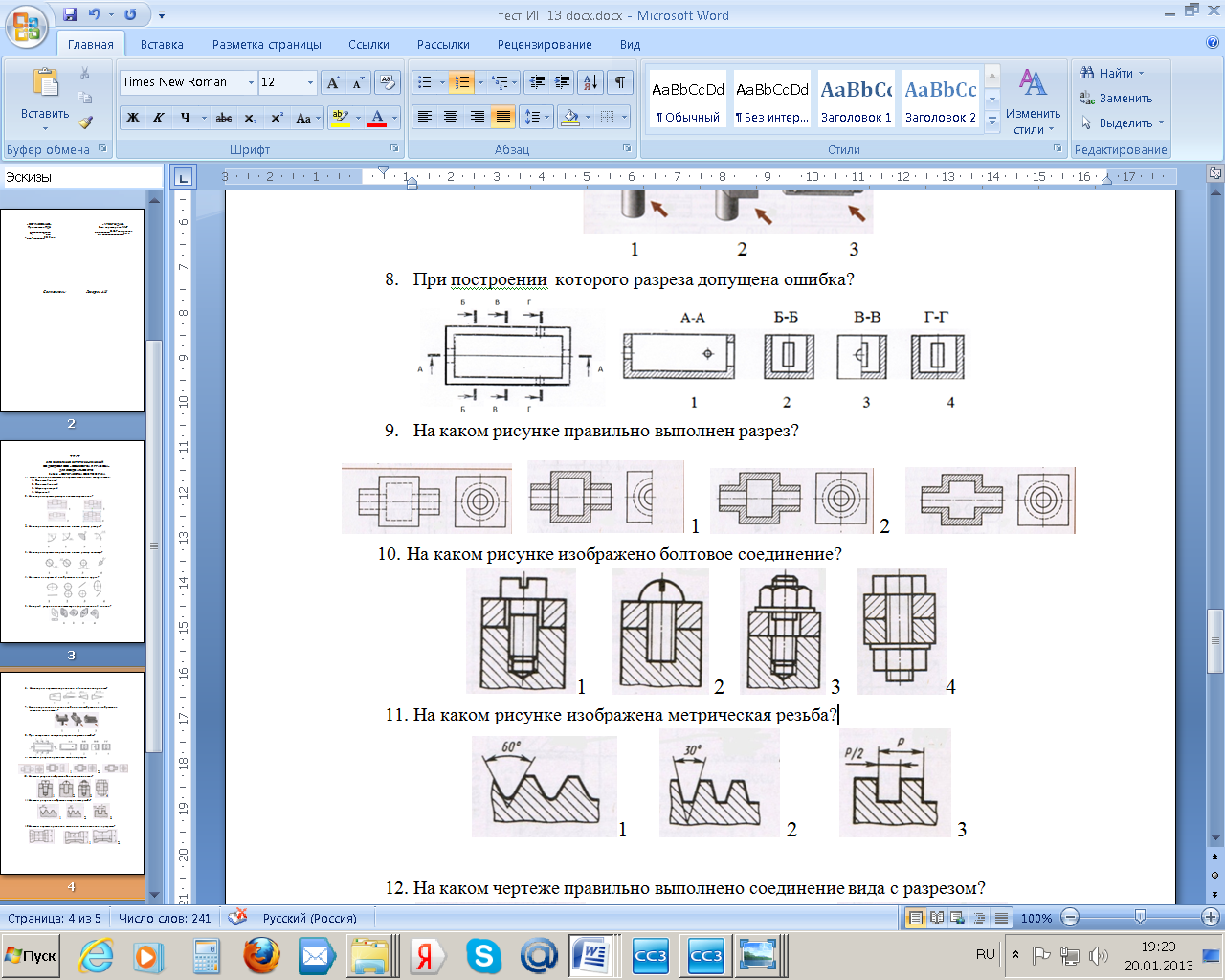

9. При построении которого разреза допущена ошибка?
10. На каком чертеже правильно выполнено соединение вида с разрезом?
11. На каком рисунке изображено болтовое соединение?
Какой размер имеет формат А3?
а) 594х420
б) 297х420
в) 297х210
Дисциплина «Техническая механика»
13.
При каком значении угла a
в соответствии (в пределах 00….1800)
проекция силы F
на указанную ось, будет равна
:
а) 0 0; б) 180 0; в) 60 0; г) 90 0 .
14. Чему равна проекция сил на ось Y на рисунке ?
а) – F1+ F2 · cos 60°; б) – F1 + F2· sin60° ; в) –F2 · cos30°+ F1; г) F2 · cos30°+ F1.

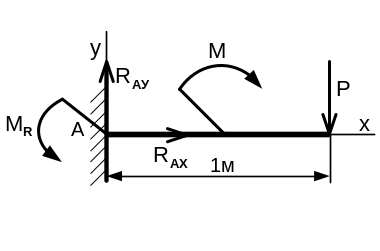

15. Укажите сумму моментов сил относительно точки А?
а) - М R + М + Р 1; б) М R+ М + Р 1; в) -М R + М – Р 1; г) М R.
16 . Укажите переводную формулу числа об/мин в угловую скорость рад/с
а)
w
= const;
б)
w
=
;
в) w
=
;
г) w
= e
×
t.

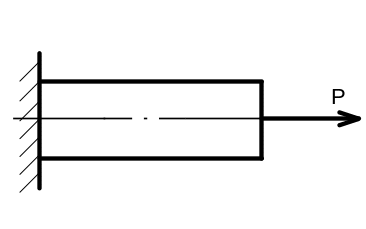

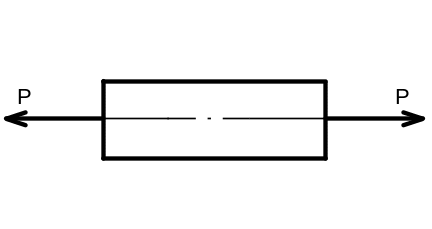

17. Различаются ли внутренние силовые факторы в поперечных сечениях стержней, показанных на рисунках 1, 2?
Рисунок 1 Рисунок 2
а) продольная сила для стержня на рисунке 1 в два раза больше, чем на рисунке 2;
б) продольные силы на обоих рисунках одинаковы;
в) продольная сила для стержня на рисунке 1 в два раза меньше, чем на рисунке 2;
г) продольная сила для стержня на рисунке 2 в два раза больше, чем на рисунке 1;
18 . Выбрать точную запись условия прочности при растяжении и сжатии?
а)
;
б)
;
в)
;
г)
.

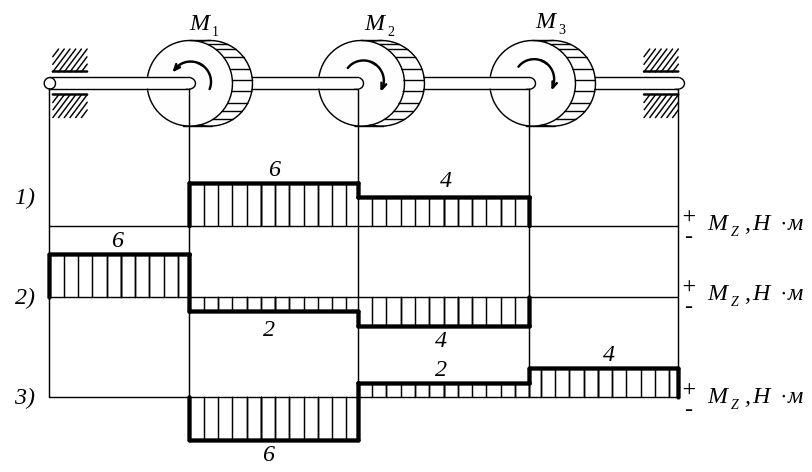

19. Допускаемое напряжение 4.Указать на рисунке правильную эпюру М z, если:
М 1 = 6 Н×м; М 2 = 2 Н×м; М 3= 4 Н ×м.
а) рисунок 1; б) рисунок 2; в) рисунок 3; г) нет правильного ответа.
20. Выбрать точную запись условия жесткости при кручении?
а)
;
б)
;
в)
;
г)
.
21. Как классифицируют зубчатую передачу по принципу передачи движения?
а) зацеплением;
б) трением;
в) зацеплением и трением;
г) передача с гибкой связью.
