Извещателем смз-1

Сигнализатор метана по уровню взрывозащиты имеет исполнение РВ и может использоваться в условиях шахт всех категорий и внекатегорийных.

По конструктивному исполнению сигнализатор полностью повторяет СМС-4. Электронная схема выполнена на современной элементной базе с использованием поверхностного монтажа, что обеспечивает высокую надежность и ремонтопригодность аппаратуры.

Фара сигнализатора СМЗ-1 имеет дополнительный патрубок для установки электродинамического излучателя без увеличения габаритов фары.

Технические характеристики

Световой поток, лм	30-35
Батарея	ЗНКГК-13Д
Диапазон установки зоны контроля СИ|, % объемной доли	1-2
Погрешность срабатывания установки, % объемной доли	±0,2
Время непрерывной работы, ч	10
Уровень взрывозащиты	РВ 1ВИЬС
Уровень звукового давления, дБ	75
Средний световой поток при срабатывании сигнализации о разряде аккумуляторной батареи, лм	15
Габаритные размеры, мм
фары	89 x 79 x 84
источника питания	150 x 75 x 205

2.5.2. Аспиратор сильфонный ам-5

Аспиратор АМ-5 (изготовлен ОАО "Донецкий завод горноспасательной аппаратуры") предназ­начен для просасывания воздуха через индикаторные трубки (рис. 2.4) при экспресс-определении концентрации газов в воздухе шахт и производственных помеще­ний: СН₄, СО, СО₂, Н₂S и других.

Рис. 2.5. Аспиратор АМ-5

Аспиратор поставляется в чехле, с комплектом запасных частей.

Аспиратор АМ-5 сертифицирован Госстандартом Украины. Система качества завода имеет национальный сертификат соответствия УкрСЕПРО, международный сертификат фирмы "TNO" (Голландия).

Техническая характеристика

Объем всасываемого воздуха за один рабочий ход, мл	100±5
Габаритные размеры, мм	155 х 56 х 90
Масса с чехлом, кг, не более	0,38

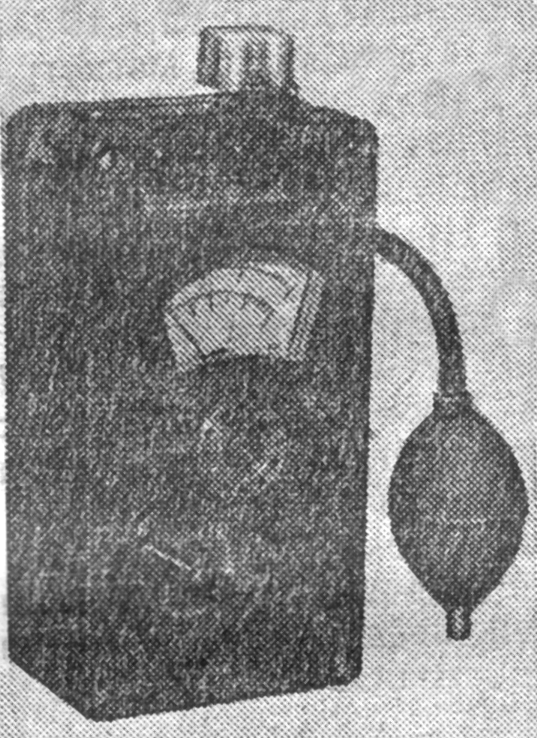

2.5.3. Метанометр с измерителем взрывной цепи имс-1

Метанометр с измерителем взрывной цепи ИМС-1 (рис. 2.6) предназначен для периодического контроля процентного содержания метана в рудничной ат­мосфере и измерения со­противления взрывной це­пи и отдельных электроде­тонаторов в шахтах, опас­ных по газу и разрабаты­вающих пласты, опасные по пыли.

Определение концен­трации метана основано на каталитическом его окислении и измерении выделившегося при этом тепла с использованием низкотемпературных то­чечных чувствительных элементов и мостового метода измерения.

П ри измерении сопро­тивления взрывной цепи используется принцип не­уравновешенного моста, в одно плечо которого включается взрывная сеть.

Прибор выполнен в пластмассовом корпусе. В верхней части прибора расположено заборное устройство, которое включает в себя антенну и фильтр. С правой стороны корпуса прибора прикреплен воздухопровод, с помощью которого через датчик прокачивается рудничный воздух.

Питание – три последовательно соединенных герметичных ни­кель-кадмиевых аккумулятора Д-0,55.

Рис. 2.6. Метанометр с измери­телем взрывной цепи ИМС-1
