2.4. Принципы создания и методы испытаний предохранительных вв

Основные принципы создания предохранительных ВВ:

1 – ВВ должны иметь ограничения по температуре продуктов и энергии взрыва;

2 – введение в состав ВВ пламегасителей – ингибиторов, которые либо вводят равномерно в состав ВВ, либо применяют в виде предохранительных оболочек, либо получают в процессе химической реакции взрыва.

Допустимый уровень температуры и энергии взрыва определяется условиями применения и является основой классификации предохранительности ВВ.

И спытания предохранительных ВВ на безопасность по газу (метану) и угольной пыли проводят в опытном штреке (рис. 2.1).

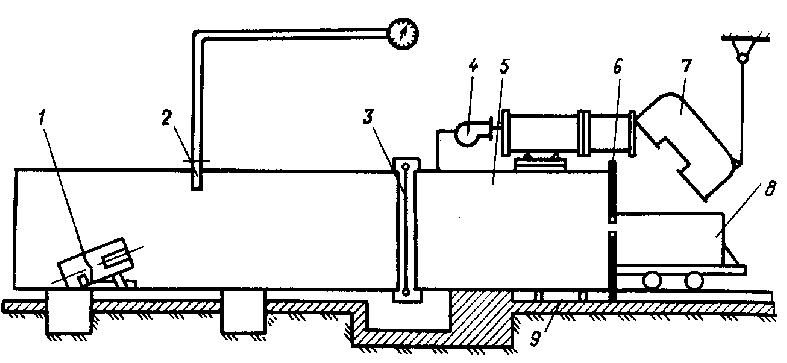

Рис. 2.1. Опытный металлический штрек для определения предохранительных свойств ВВ при взрыве зарядов:

1 – мортира для угольной пыли; 2 – термопара; 3 – диафрагма; 4 – смеситель; 5 – взрывная камера объемом 10 м³; 6 – днище штрека; 7 – вентиляционная труба; 8 – тележка с мортирой; 9 – газопровод с метаном

Считается, что ВВ выдержало испытания на безопасность, если в 10 опытах не произошло ни одного воспламенения пыли или газа в атмосфере штрека, и ему присваивается один из следующих классов предохранительности:

III класс – в канал мортиры (55 х 900 мм) помещают заряд ВВ массой 0,6 кг, глиняную забойку 10 мм и предохранительный ЭД мгновенного действия, в камеру штрека нагнетается метан до концентрации 8-10%;

IV класс – в канал мортиры помещают 0,7 кг ВВ без забойки, в камеру штрека нагнетается метан до концентрации 8-10 %, для создания угольной пыли применяют пыле-распылительную мортиру с 6 кг пыли влажностью до 2 %, содержащую более 30 % летучих и не более 9 % золы, ВВ массой 50 г взрывают предохранительным детонатором мгновенного действия, за 2-5 с до взрыва испытуемого ВВ;

V класс – взрывается в пылегазовой атмосфере штрека свободно подвешенный заряд ВВ массой 0,2 кг;

VI класс – взрывается в пылегазовой атмосфере штрека свободно подвешенный заряд ВВ массой 1 кг, или заряд массой 1 кг, размещенный в уголковой мортире с отражательной стенкой на расстоянии 0,2 м (рис. 2.2);

VII класс – взрываются в пылегазовой атмосфере одновременно 20 зарядов ВВ, размещенных в штреке по определенной схеме (рис. 2.3).

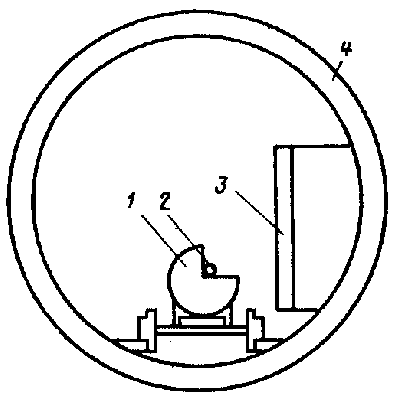

Рис. 2.2. Схема размещения уголковой мортиры с отражательной стенкой в опытном штреке:

1 – уголковая мортира (стальной цилиндр диаметром 230 мм, длиной 2000 мм); 2 – заряд ВВ; 3 – стальная отражательная стенка 1х2 м; 4 – стенка штрека

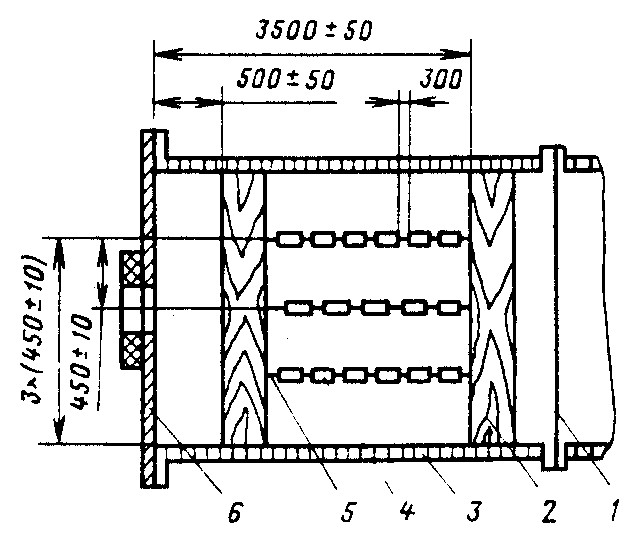

Рис. 2.3. Схема испытания открытых рассредоточенных зарядов ВВ

в опытном штреке:

1 – диафрагма;

2 – деревянная стойка;

3 – стенка штрека;

4 – заряды ВВ;

5 – капроновая леска или провод;

6 – дно штрека

2.5. Приборы для обнаружения и изоляции газов

2.5.1. Сигнализатор метана со звуковым извещателем с1мз-1

С игнализатор метана со звуковым извещателем СМЗ-1 (изготовлен ПО "ЭЛЕКТРОТОЧПРИБОР", г. Омск) предназначен для непрерывного контроля содержания метана в атмосфере шахты, освещения рабочего места и сигнализации пользователю о достижении объемного содержания метана заданного уровня.

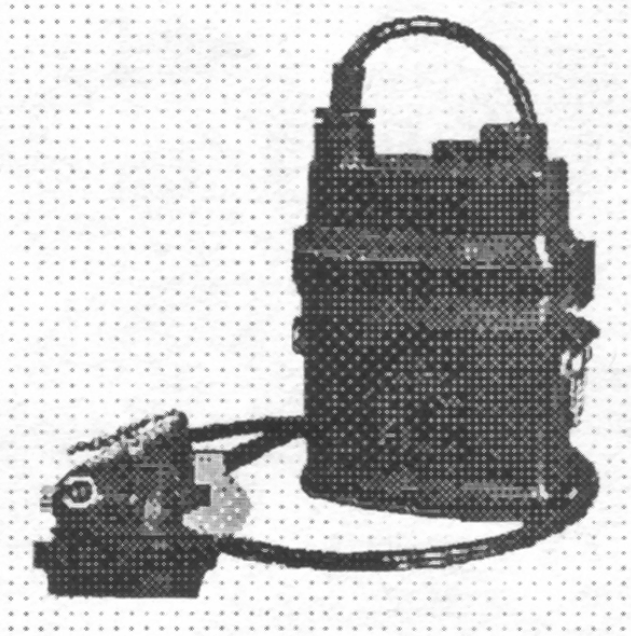

Рис. 2.4. Сигнализатор метана со звуковым
