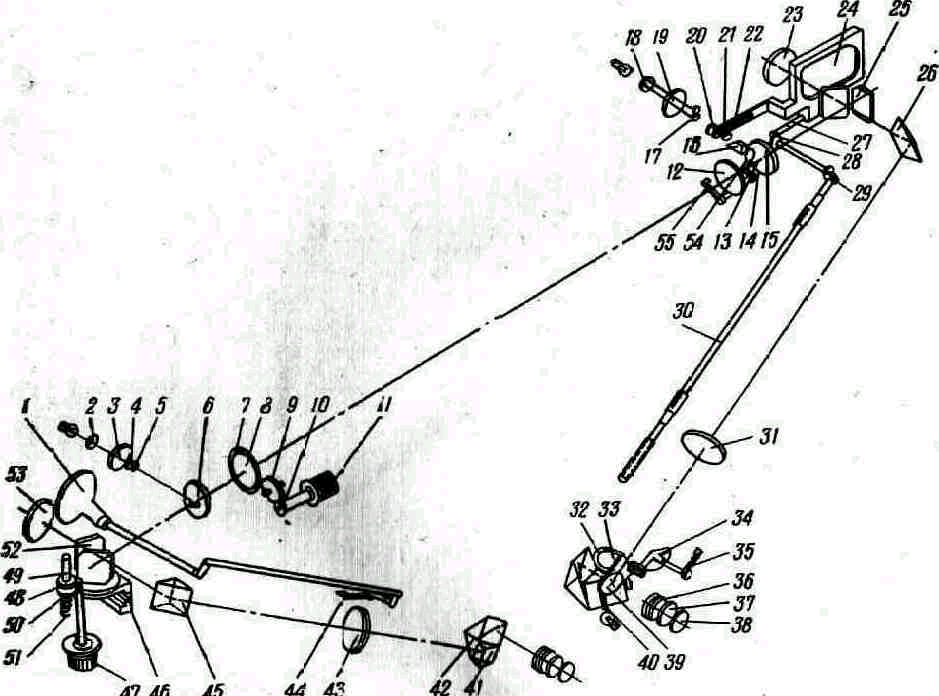

Оптична схема далекоміра дс-1

1, 54 - заслонка; 2, 18 – синьо-зелений світлофільтр; 3, 19 - конденсор патрона підсвічування марок; 4, 5 - лінзи підсвічування марок; 6 - призма біаксіального об'єктиву; 7 - колесо циліндричне клину вивіряння по дальності; 8 - клин вивірянь по дальності; 9, 10 - колеса циліндричні; 11 - маховичок вивіряння по дальності; 12, 17, 53 - захисне скло; 13 - діафрагма; 14 - біаксіальний об'єктив; 15 - прямокутна призма; 16 - призма Дове; 20 - індекс шкали дальності; 21 - шкала дальності; 22 - об'єктив мікроскопа; 23 - негативна лінза компенсатора; 24 - позитивна лінза компенсатора; 25, 52 - правий та лівий відбивачі; 26, 45 - права та ліва головні призми; 27 - ходовий гвинт; 28, 29 - конічні пари; 30 - вимірювальний валик; 31 – об’єктиви правої та лівої зорової системи; 32 - каретка; 33 - плоскопаралельна пластинка; 34 - зубчатий сектор; 35 - рукоятка вмикання і вимикання сітки; 36 - склеєні лінзи окуляра; 37, 38 - лінзи окуляра; 39 - сітка; 40 - призма підсвічування сітки; 41, 42 - призми центрального містка; 44 - рукоятка вмикання шторки; 46 - плоска пружина; 47 - маховичок вивіряння по висоті; 48 - циліндрична пара; 49 - гвинт; 50 - плато лівого відбивача; 51 - пружина; 55 - рукоятка механізму вимикання шкали дальності.

В оптичну схему далекомірів ДС-1, ДС-2 входять:

Зорова система

вимірювальна система;

система біаксіального коліматора з відбивачами;

система освітлення вимірювальних марок;

відраховуюча система;

компенсатор.

Зорова система призначена для розглядання цілей і виміру марок. Вона складається з двох телескопічних систем, які мають одинакові та симетрично розташовані оптичні деталі, за виключенням сітки і плоскопаралельного скла, які вмикаються в хід променій правої телескопічної системи.

В оптичну схему зорової системи входять наступні основні оптичні деталі:

світлофільтри (слабий та щільний) служать для підвищення контрастності і зменшення яскравості в полях зору окулярів;

головні призми АР-90° служать для відхилення променів, які пройшли крізь захисне скло та захисний клин, лінзи компенсатора, дзеркало, на 90°по відношенню до лінії візування і на 36° униз по відношенню до плоскості вимірювального трикутника, а також для напрямлення променів в лінзи: лінзи являються об’єктивами зорової системи. Кожний об’єктив складається з двох склеєних лінз та дає зображення цілі в фокальних площинах;

окуляри служать для розглядання зображення цілі і вимірювальних марок. Кожний окуляр складається з 3-х лінз.

Система біаксіального коліматора з відбивниками призначена для побудови об’ємного зображення вимірювальних марок.

Система освітлення вимірювальних марок призначена для підсвіти їх як денним, так і електричним світлом.

Відраховуюча система призначена для проектування індексу і шкали в фокальну площину лівого окуляра.

Компенсатор призначений для компенсації паралактичного кута в правій телескопічній системі при вимірах дальності.

Органи управління дс-1

На далекомірі є наступні органи управління:

маховичок ДАЛЬН. вивірки по дальності;

маховичок ВИСОТА вивірки по висоті

рукоятка ввімкнення заслонки для читання шкали;

маховичок РАЗДВИЖКА ПО БАЗІ ОЧЕЙ установки окуляра по базі очей;

вимірювальний валик;

заслонка шкали ВИМК.ШКАЛА ДАЛЬНОСТІ ВКЛ., механізм вимкнення шкали;

рукоятка діоптрійної установки окулярів;

рукоятка ВКЛ.СЕТКА0-05ВИКЛ. ввімкнення та вимкнення сітки в полі зору;

затиск фіксації бази очей;

тумблер ВКЛ.ВИКЛ. ввімкнення і вимкнення приводу качання вимірювальної марки;

маховичок АМПЛІТУДА - регулювання амплітуди качання вимірювальної марки;

маховичок ЧАСТОТА регулювання частоти качання вимірювальної марки.

Складові частини далекоміра

На далекомірі кріпляться:

бусоль, яка необхідна для орієнтування відносно напрямку північ-південь;

привід качання вимірювальної марки;

блок живлення привода;

колодка кріплення візира(нічного) ;

заочники, які служать для зручності при роботі на далекомірі;

осушник для поглинання вологи з внутрішніх полостей далекоміра;

колодка для кріплення реостата підсвіти вимірювальних марок;

механізм наведення для виміру вертикальних кутів; - оправа зі шкалою вивірки по дальності на якій далекомірник встановлює вивірене число;

напрямляюча для кріплення далекоміра на лімбі;

Бленди призначені для запобігання від сторонніх засвіток зорової та біаксіальної систем. В блендах є по 2-а нейтральних світлофільтра різної щільності, які вмикаються обертом осей для підвищення контрастності і зменшення яскравості зображення в полі зору окулярів. Лінзи освітлення являються вікнами для підсвіти вимірювальних марок і шкали. Скло захисне перед шкалою служить вікном для установки значення бази очей.

В комплект далекоміра ДС-1 входять:

власно далекомір

прилад мір с блендами,

перетворювач координат ПК-3,

лімб,

тринога з захисним кожухом,

крюк,

освітлення,

акумулятор,

укладочний ящик,

ЗИП,

документація (опис ДС-1, форму зразка, посібник по вивченню далекомірників).
