Виды и комплектность конструкторской документации
В России существует несколько систем стандартизации, охватывающей все стороны производственной деятельности.
Единая система конструкторской документации (ЕСКД) – комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями страны. Основное назначение ЕСКД – установление в организациях и на предприятиях единых правил выполнения, оформления и обращения КД. Эти правила обеспечивают:
1) возможность взаимообмена конструкторскими документами между организациями и предприятиями без их переоформления;
2) исключение дублирования и разработки не требуемых производству документов;
4) упрощение форм конструкторских документов и графических изображений, снижающее трудоемкость проектно–конструкторских разработок промышленных изделий;
5) механизацию и автоматизацию обработки технических документов и содержащейся в них информации;
6) улучшение условий технической подготовки производства;

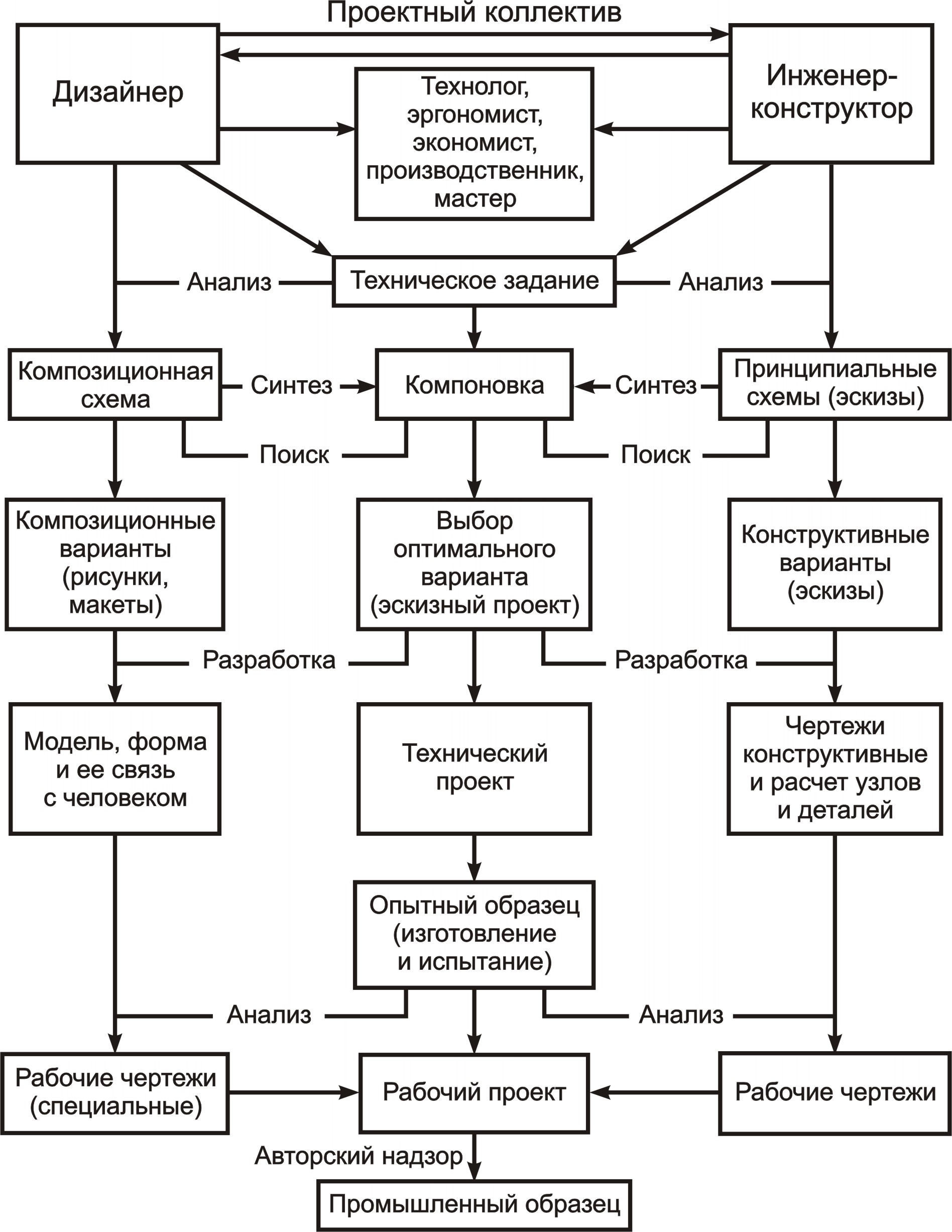

Рис. 1.2. Распределение функций и основные стадии совместной работы дизайнера и инженера-конструктора
7) улучшение условий эксплуатации промышленных изделий;
8) оперативную подготовку документации для быстрой переналадки действующего производства.
Установленные стандартами ЕСКД правила и положения по разработке, оформлению и обращению документации распространяются:
на все виды конструкторских документов;
на учетно–регистрационную документацию и документацию по внесению изменений в КД;
на нормативно–техническую и технологическую информацию, научно–техническую и учебную литературу в той части, в которой они могут быть применены и не регламентируются специальными стандартами и нормативами, устанавливающими правила выполнения этой документации и литературы.
Состав стандартов, входящих в ЕСКД, определяется перечнем, приведенным в Указателе стандартов, ежегодно публикуемом Государственным комитетом по стандартам.
ГОСТ 2.102–68 устанавливает виды и комплектность КД на изделия всех отраслей промышленности. К конструкторским документам относятся графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта.
Чертеж детали – документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля (все размеры, разрезы или сечения, материал, шероховатость, вид термообработки, твердость материала, отклонения формы и др.). В общей документации рабочего проекта чертежи деталей составляют примерно 60–80%.
Сборочный чертеж – документ, содержащий изображение сборочной единицы и др. данные, необходимые для ее сборки (изготовления и контроля).
Чертеж общего вида – документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия.
Габаритный чертеж – документ, содержащий контурное (упрощенное) изображение изделия с габаритами, установочными и присоединительными размерами.
Монтажный чертеж – документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения.
Схема – документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.
Спецификация – документ, определяющий состав сборочной единицы, комплекта или комплекса.
Пояснительная записка – документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико–экономических решений.
Технические условия – документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке.
Документы в зависимости от стадии разработки делятся на проектные (техническое предложение, эскизный проект, технический проект) и рабочие (рабочая документация).
В зависимости от способа выполнения и характера использования КД делятся на оригиналы, подлинники, дубликаты и копии.
Оригинал – вся конструкторская документация, составляющая законченный проект изделия и поступившая на размножение.
Подлинники – изготавливаются с оригинала путем машинного или ручного копирования оригинала тушью на кальке.
Подлинники после ручной копировки сверяются с оригиналом, подписываются должностными лицами и передаются в технический архив, откуда они могут быть затребованы для снятия копий.
Дубликат – второй экземпляр какого–либо документа, полностью соответствующий (идентичный) подлиннику.
В производство передаются копии конструкторских документов, изготовленных с калек.
Один экземпляр проекта изделия конструкторская организация оставляет у себя для контроля (контрольный экземпляр).
