Часть 5. Компоновка конструктивной схемы каркаса.

  1. Конструкции одноэтажных производственных зданий (основы проектирования каркаса, состав каркаса и его конструктивные схемы).

  2. Компоновка конструктивной схемы каркаса (размещение колонн в плане).

  3. Компоновка конструктивной схемы каркаса (компоновка однопролетных рам).

  4. Компоновка конструктивной схемы каркаса (компоновка многопролетных рам).

  5. Связи, схемы и основные функции связей при монтаже и эксплуатации. Связи между колоннами.

  6. Связи, схемы и основные функции связей при монтаже и эксплуатации. Связи по покрытию.

  7. Компоновка конструкций покрытия.

  8. Фахверк и конструктивные заполнения проемов (стеновой каркас и окна, схемы фахверков продольных стен, схемы торцевых фахверков).

Особенности расчёта поперечных рам.

  1. Действительная работа каркаса под нагрузкой и приближённый расчёт поперечных рам.

  2. Нагрузки, действующие на раму каркаса (постоянные, временные: нагрузки от мостовых кранов, снеговая нагрузка, ветровая нагрузка). Сочетания нагрузок.

  3. Учёт пространственной работы каркаса при расчёте поперечных рам.

  4. Практические приёмы определения расчётных усилий в элементах рамы.

Конструкции покрытия.

  1. Компоновка покрытия стального каркаса, его состав, типы кровельных элементов, покрытия с прогонами, подстропильными фермами, фонарями.

  2. Конструкция кровли производственного здания.

Покрытие производственного здания состоит из кровельных ограждающих) конструкций, несущих элементов (прогонов, ферм, фонарей) на которые опирается кровля, и связей по покрытию обеспечивающих пространственную неизменяемость, жесткость и устойчивость все покрытия и его отдельных элементов.

Покрытие производственного здания решается применением прогонов или без них. Кровля по прогонам получается легче вследствие небольшого пролета ограждающих элементов, но требует большего расхода металла (на прогоны) и более трудоемка в монтаже. Беспрогонная кровля индустриальна и проста в монтаже, обеспечивает меньший расход стали (при применении железобетонных панелей); основной недостаток ее - большая масса.

В зависимости от принятого типа кровли определяется необходимый уклон покрытия для обеспечения водоотвода.

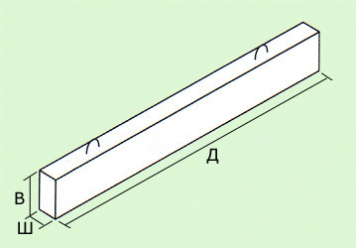

  1. Прогоны.

Прогоны предназначены для применения в строительстве общественных зданий и зданий административно-бытового назначения со стенами из кирпича или крупных блоков из местных материалов, возводимых в обычных условиях строительства. Прогон — горизонтальный конструктивный элемент покрытия здания (сооружения). Прогон опирается на основные несущие конструкции покрытия (балки или фермы), по нему укладывают плиты или настил.

  1. Стропильные и подстропильные фермы (схемы ферм, особенности расчёта усилий, узлы).

Схемы ферм, применяемых в покрытиях производственных зданий, достаточно разнообразны. Выбор типа ферм зависит от технологических условий производства, конструкции кровли и технико-экономических соображений. Высоту ферм в середине пролета hф принимают на основе технико-экономического анализа с учетом условий перевозки.

В зданиях с подвесным транспортом (подвесные краны, конвейеры) высота ферм определяется с учетом повышенных требований к жесткости покрытия. Решетку стропильных ферм проектируют обычно треугольной с дополнительными стойками. Схемы стропильных ферм из парных уголков и их основные размеры должны соответствовать ГОСТ.

Подстропильные фермы проектируют чаще всего с параллельными поясами, треугольной решеткой и стойками, к которым крепят стропильные фермы. Высота подстропильных ферм определяется конструкцией узла примыкания стропильной фермы и зависит от высоты последней. Узел примыкания стропильных ферм к подстропильным обычно выполняется шарнирным.

Б. Определение усилий в стержнях ферм. Усилия в стержнях стропильных и подстропильных ферм при шарнирном сопряжении их с колоннами от неподвижной узловой нагрузки определяют графическим или аналитическим способом. При внеузловой передаче нагрузки пояс фермы работает на осевое усилие с изгибом. Усилия от подвижной нагрузки (подвесных кранов, тельферов) определяют по линиям влияния.

При определении опорных моментов следует учитывать: первую комбинацию с максимальным (по абсолютному значению) моментом, вызывающую наибольшее растягивающее усилие в крайней панели верхнего пояса, и вторую комбинацию моментов без учет) снеговой нагрузки для определения возможного сжимающего усилил в нижнем поясе.

Для определения расчетных усилий в стержнях фермы составляют таблицу, включающую усилия от постоянных и временных нагрузок от распора рамы и опорных моментов.

3. Опорные узлы

Конструкция опорных узлов ферм зависит от способа сопряжения фермы с колонной.

При шарнирном сопряжении наиболее простым является узел опирания фермы на колонну сверху с использованием дополнительной стойки (надколонника). При таком решении возможно опирание ферм как на металлическую, так и на железобетонную колонну. Аналогично решается и узел опирания стропильной фермы на подстропильную.

В случае действия больших опорных моментов и при необходимости повышения жесткости узла сопряжения ригеля с колонной целесообразно выполнить соединение верхнего пояса с колонной на сварке.

  1. Особенности работы и расчета стропильной фермы в системе поперечной рамы. Конструкция, работа и расчет шарнирного и жесткого примыкания фермы к колонне.

  1. Конструкции, работа и расчет узлов заводских и укрупнительных стыков ферм.

  2. Фонари.

В зависимости от назначения фонари производственных зданий подразделяются на светоаэрационные и аэрационные.

Наиболее широко применяются продольные П-образные фонари с наружным отводом воды. Для пролета 18 м ширина фонаря принимается 6 м, для больших пролетов - 12 м.

Высота фонаря зависит от требуемой освещенности и определяется светотехническим расчетом. Основными элементами фонаря являются: поперечная конструкция, продольная конструкция для крепления остекления и система связей.

Поперечная конструкция фонаря состоит из стоек, воспринимающих вертикальную нагрузку от покрытия и снега, и раскосов, служащих для обеспечения неизменяемости фонаря и восприятия ветровых нагрузок.

Для восприятия ветровых нагрузок на торец фонаря, а также для обеспечения неизменяемости конструкций в продольном направлении по фонарям устанавливают связи: горизонтальные поперечные по верхним поясам фонарей и вертикальные. Конструктивное решение связей по фонарям аналогично конструкции связей по стропильным фермам.

Аэрационные фонари предназначены только для аэрации зданий и применяются в производствах, связанных с большими тепловыделениями.
