Цель практики:

Цель практики является закрепление и углубление получение теоретических заданий. Приобретение практических знаний полевого изучения горных пород(грунтов) геологического строения территорий, причины изменения горных пород, умение анализировать эти причины и пространственное распределение и отложение под влиянием природных факторов и инженерной деятельности человека.

Задача практики:

1)Ознакомление с литологическим составом пород и геологическим строением территорий.

2)Овладение методикой полевого описания буровых скважин и горных выработок.

3)Овладение приемом замеров элементов залегания пород.

4)Овладение методом опробование(отбора образцов и моноитов) в обнажениях и буровых скважин и горных выработках.

5)Составление геологического разреза и сводной стратиграфической колонки по результатам проведенных исследований.

6)Освоение приемов составления географических карт с выделением на них физико-геологических явлений(обвалов, осыпей и.т.д)

7)Овладение методами оценки географического расчета с выделением водоносных горизонтов.

8)На основании этого выполняется оценка условий территорий с целью отнесения ее к определенной степени сложности.

Полевая карта

Полевая карта является важнейшим документом полевых работ инженера геолога. На карту непосредственно наносят результаты физико-геологических наблюдений, границ, точки наблюдения, элементы залегания парод. КАРТА ПОЛЕВАЯ — карта любого геол. содер., составленная на топографической основе непосредственно в поле при планомерном изучении естественных и искусственных обнажений, с изображением на ней площадей распространения разл. г. п., геол. границ, характера залегания г. п., поведения тект. структур, относительной последовательности залегания г. п. и предварительно определенного их возраста, полезных ископаемых, приуроченных к геол. телам, изображаемым на карте, распределения. естественных обнажений, горных выработок, буровых скважин, местонахождений ископаемых остатков и т. п.

- нанесение границы между стратиграфическими картами.

-контуры геологических тел

-контурные зоны

- родники

-колодци

-буровые скважины

-шурфы.

Геологические тела показываются на карте если они имют разрезы в масштабе карты не менее 2_ух или для сутричных тел не менее одного втянутых тел.

Тела меньших размеров но важных для геологического строения разная или контролирующая размещение месторождения полевых ископаемых.

Полевая книжка

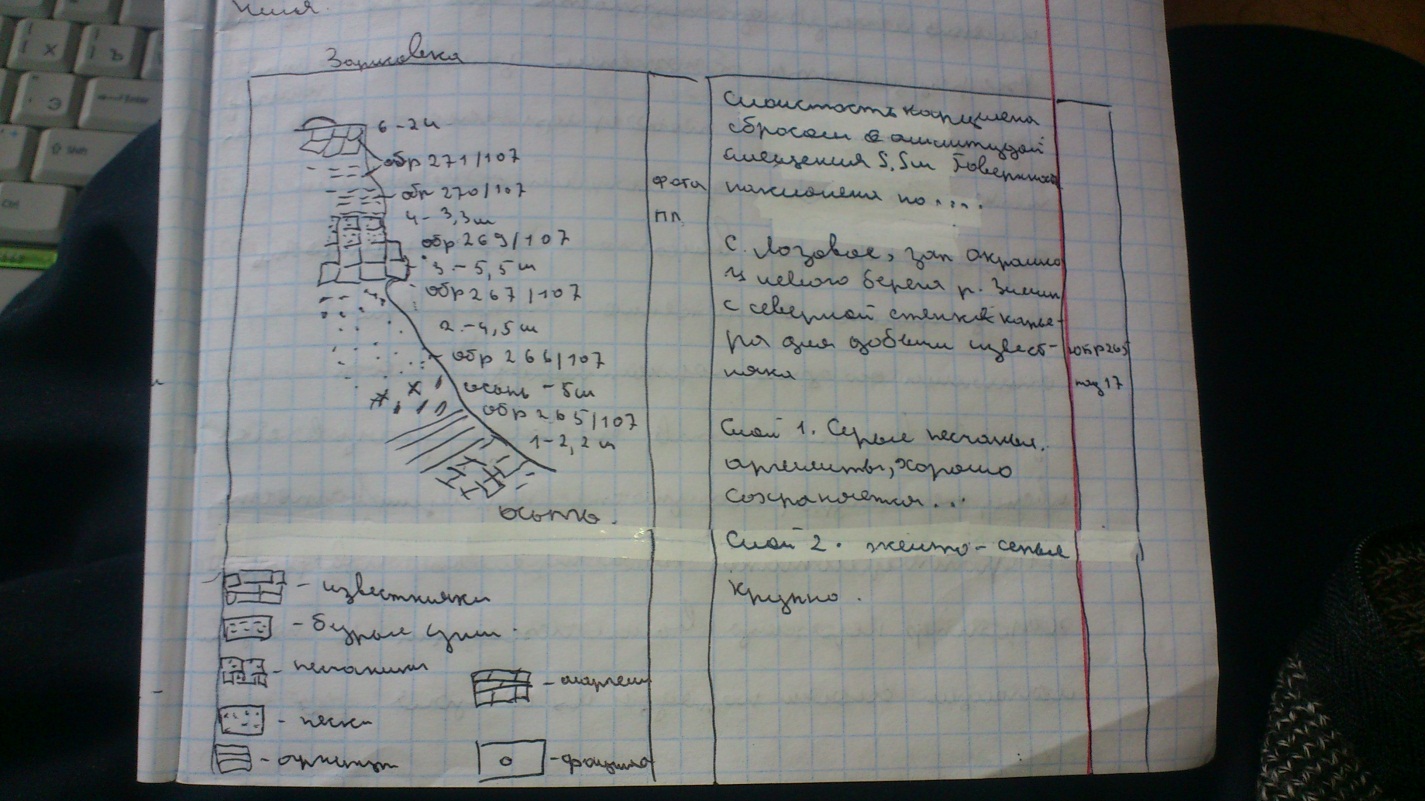

Полевая книжка является основным документом отражающий работу геолога. Строгое определение полевого дневника - основной первичный документ регистрации геологических наблюдений всех видов. Полевой дневник - главный документ исследователя и содержит в себе всю добытую в ходе полевых работ информацию. Все наблюдения и факты, собранные во время работы в поле, должны быть отражены в нем! Полевой дневник изготавливается в виде книжки в твердом переплете, покрытом дерматином или другим материалом, предохраняющим от сырости и других повреждений. Рекомендуется  использовать яркий цвет обложки, хорошо заметный на фоне обнажений, растительности и почвенного покрова, чтобы в случае потери дневника упростить его поиски. Формат книжки допускается в пределах от 10х15 см до 15х22 см. Большие форматы не влезают в карманы одежды и неудобны в маршруте, меньшие - сильно дробящие записи и усложняющие чтение. Рекомендуемый объем дневника - 100-130листов. Хорошо, если задняя крышка дневника имеет клапан, прикрывающий торец книжки от повреждений. На третьей странице обложки помещается карман. С внутренней стороны клапана располагается держатель для карандаша или ручки. Дневник должен изготовляться из не размокающей бумаги, в конце книжки рекомендуется вплетать 6-10 листов миллиметровой бумаги и кальки, для точного рисования в маршрутах. Иногда полевые дневники выполняются из бумаги в клетку для удобства ведения записей, однако внимательно задумайтесь, прежде чем пользоваться ими: во-первых, бумага в клетку чаще всего хорошо размокает, а во-вторых, за клеткой не всегда можно увидеть мелкие детали, например, Ваших рисунков. Удобства довольно сомнительные, не так ли? Например, полевой дневник геологической школы имеет ярко-зеленый цвет, размеры 15 х 11 см , поэтому он хорошо влезает в карман или полевую сумку. В дневнике около 130 листов (не в клетку!) с калькой и миллиметровкой. Это хорошо, скажете Вы, когда родители-геологи и у папы завалялся неиспользованный полевой дневник или за какие-либо достижения удалось заработать полевой дневник геошколы, а если дневника нет? Тогда советуем на первое время купить в магазине блокнот, максимально похожий на полевой дневник, т.е. подходящего размера, в твердой обложке (на мягком блокноте будет не удобно записывать в маршруте), не забудьте обратить внимание на качество бумаги. Конечно, там не будет кальки и миллиметровки, но на первое время вполне хватит, а затем, приложив немного усилий, можете получить и дневник геологической школы.
