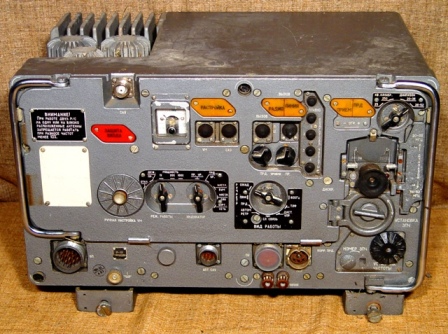

Радиостанция р-111.
Возимая, метрового диапазона, с частотной модуляцией и возможностью тонального вызова корреспондента предназначена для обеспечения двусторонней телефонной связи между подвижными объектами в звене управления корпус - бригада - батальон.
Диапазон рабочих частот, МГц: 20 - 52
Диапазон рабочих частот радиостанции
разбит на два поддиапазона : 20.0 - 36.0 МГц
36.0 - 52.0 МГц
Количество рабочих частот 950.
Количество ЗПЧ 4 ЗПЧ, механически устанавливающих заданную частоту и положение органов настройки антенны.
Мощность передатчика : 60 – 100 Вт (2 х ГУ-50)
Чувствительность приёмника 1,5 мкВ
Девиация частоты передатчика : 5 кГц
Вид работы - тлф ЧМ
- Деж. пр.
Антенны: - АШ-3,4 метра
- АШ-1,5 на 11-ти метровой
телескопической мачте
- ШДА-10м.
Дальность связи:
- АШ-3,4 метра 35км
- АШ-1,5 поднятой
на 11-ти метровой телескопической мачте 60 км
- ШДА-10м 75 км
Источник питания: 27 В (борт сеть)
Масса: 100 кг.
Диапазон температур: -50/+50

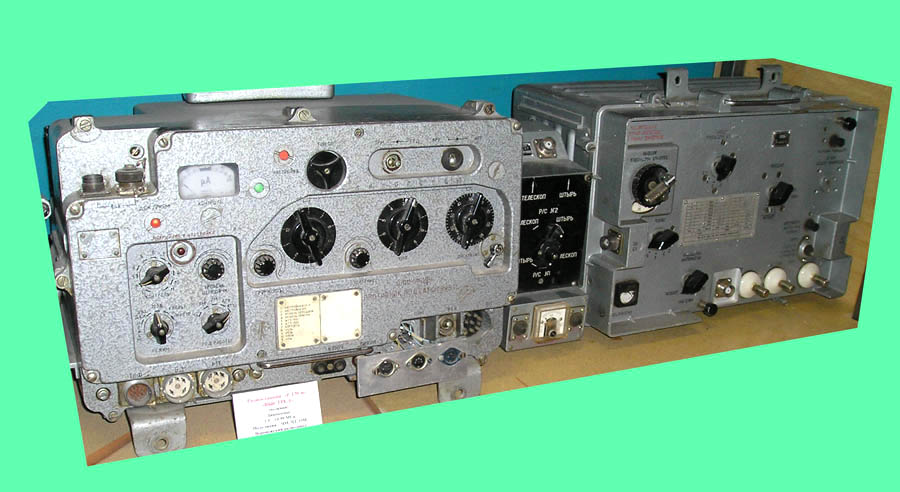

Радиостанция р-130м.
Танковая, ламповая, симплексная, телефонно-телеграфная, КВ, с однополосной модуляцией, с кварцевой стабилизацией частоты, радиостанция предназначена для обеспечения двусторонней телефонной связи между подвижными объектами в звене управления корпус - бригада - батальон.
Радиостанция имеет дискретную сетку частот и обеспечивает беспоисковое вхождение в связь и ведение связи без подстройки на фиксированных частотах с однотипными радиостанциями.
Радиостанция обеспечивает:
- прием и передачу телефонных сигналов при однополосной модуляции (ОМ) SSB;
- прием телефонных сигналов при амплитудной модуляции (АМ);
- передачу телефонных сигналов при однополосной модуляции с несущей;
- прием и передачу телеграфных сигналов при амплитудной манипуляции (АТШ и АТУ);
- передачу телеграфных сигналов при частотной манипуляции (ЧТ) ЧТ-500;
- дежурный прием во всех указанных видах работ, кроме частотной манипуляции (ДЕЖ.ПРИЕМ);
- передачу телеграфных сигналов с использованием аппаратуры быстродействия со скоростью - телеграфирования до 150 бод (ЧТ
Диапазон частот 1.5 - 10.99 MГц (10 поддиапазонов)
Количество рабочих частот 950.
Шаг сетки частот 10 кГц
Вид работы - тлф АМ
- тлф ОМ
- тлг АТУ
- тлг АТШ
- Деж. пр.
Мощность передатчика:
- на 1, 2 поддиапазонах не менее 12-14 Вт
- на остальных поддиапазонах не менее 30-40 Вт
Чувствительность приёмника:
(при соотношении сигнал/шум 3 к 1):
в режиме АТУ не хуже 2 мкВ
в режиме АТШ не хуже 5 мкВ
в режиме ОМ не хуже 3 мкВ
в режиме АМ не хуже 10 мкВ
Потребляемый ток (передача/прием), не более 13/3.5 А
Источник питания: бортовая сеть постоянного тока 26 В ±15%
Антенны:
вариант А: - антенна "Штырь-4м";
- антенна "Наклонный луч" 17 м и укороченная 10 м;
- антенна "Симметричный вибратор" 2 х 25 м и 2 х 15 м;
- антенна зенитного излучения;
вариант Т: - антенна "Штырь-4м";
- антенна зенитного излучения;
- антенна "Симметричный вибратор" 2 х 25 м и 2 х 15
Дальность связи, км. :
АШ-4 50
"Наклонный луч" (АШ-10) 75
АЗИ, “СВ” 350
Масса (вариант-А/вариант-Т), кг: 90/120
Диапазон температур окружающей среды - 40 ... + 50° С
Основные блоки радиостанции имеют следующие обозначения на шильдиках:
"Р-130М-1" - приёмопередатчик;
"Р-130М-2" - блок питания усилителя мощности (БП-260);
"Р-130М-3" - выносное согласующее устройство (ВСУ-А) варианта А;
"Р-130М-4" - выносное согласующее устройство (ВСУ-ТМ) варианта Т;
"Р-130М-5" - симметрирующая приставка (ПС);
"Р-1З0М-6" - блок регулировки (БР);
"Р-130М-7" - блок согласования (БC).
