Розрахунок робочої довжини шпильки:
l = a + S +H + k
О
Рисунок 3.16 – Відносні розміри шпилькового
з’єднання
З
Повне зображення Спрощене зображення

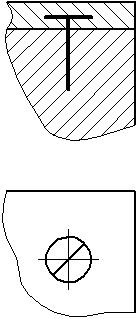

Умовне зображення
Рисунок 3.17 Гвинтове з’єднання.
Повне зображення (конструктивне) гвинтового з’єднання можна викреслювати за відносними розмірами, які пов’язані співвідношеннями із параметром різьби. За допомогою відносних розмірів креслять і спрощене зображення.
Значення відносних розмірів необхідних для виконання конструктивного зображення гвинтового з’єднання :
H
= 0,6d; h1=0,8d;
h2 = 0,25d; b=0,2d;
l0 = l1 + 0,5d; l2 = l1 + 0,5d;
l3 = l2 + 0,5d; do = 1,1d;
d1 = 0,85d; R=0,1d;
D = 1,5d; D1 = 1,8d;
l1 = d – для деталей зі сталі;
l1 = d(1,25...1,6)d – для чавунних деталей;
l1 = d(2...2,5)d – для деталей з легких сплавів.
Робоча довжина гвинта (l) залежить від висоти пакету (товщини деталей, які треба з’єднувати (рис 3.18).
Розрахунок робочої довжтни гвинта:
l

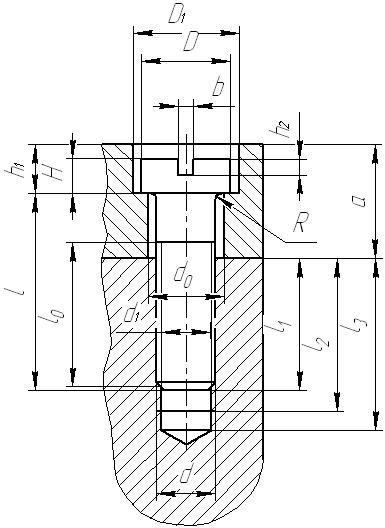

Рисунок 3.18 – Відносні розміри гвинтовогоЗ’єднання
= a +
h1
+l1
Одержане значення необхідно закруглити до стандартного значення.
Стандартний ряд довжин l: 2, 3 ,4, 5, 6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280.
3.2.3 Графічні роботи до розділу 3.2
Завдання №3.2.1
Виконати креслення болта, гайки та шайби.
Розміри гайки та шайби вибрати залежно від номінального діаметра різьби болта.
Нанести необхідні розміри.
Над зображеннями кріпильних деталей написати їх умовні позначення.
Вихідні дані до завдання взяти згідно варіанту з таблиці 3.1. Приклад виконання поданий на рисунку 3.19.
Завдання №3.2.2
Виконати конструктивне (повне) зображення болтового з’єднання за відносними розмірами.
Вихідні дані до завдання взяти згідно варіанту з таблиці 3.2. Приклад виконання поданий на рисунках 3.20, 3.21.
Завдання №3.2.3
Виконати спрощене зображення болтового з’єднання за відносними розмірами.
Вихідні дані до завдання взяти згідно варіанту з таблиці 3.2. Приклад виконання поданий на рисунку 3.22.
Завдання №3.2.4
Виконати креслення шпильки, гайки та шайби.
Розміри гайки та шайби вибрати залежно від номінального діаметра різьби шпильки.
Нанести необхідні розміри.
Над зображеннями кріпильних деталей написати їх умовні позначення.
Вихідні дані до завдання взяти згідно варіанту з таблиці 3.1. Приклад виконання поданий на рисунку 3.23.
Завдання №3.2.5
Виконати конструктивне (повне) зображення шпилькового з’єднання за відносними розмірами.
Вихідні дані до завдання взяти згідно варіанту з таблиці 3.2. Приклад виконання поданий на рисунку 3.24.
Завдання №3.2.6
Виконати спрощене зображення шпилькового з’єднання за відносними розмірами.
Вихідні дані до завдання взяти згідно варіанту з таблиці 3.2. Приклад виконання поданий на рисунку 3.25.

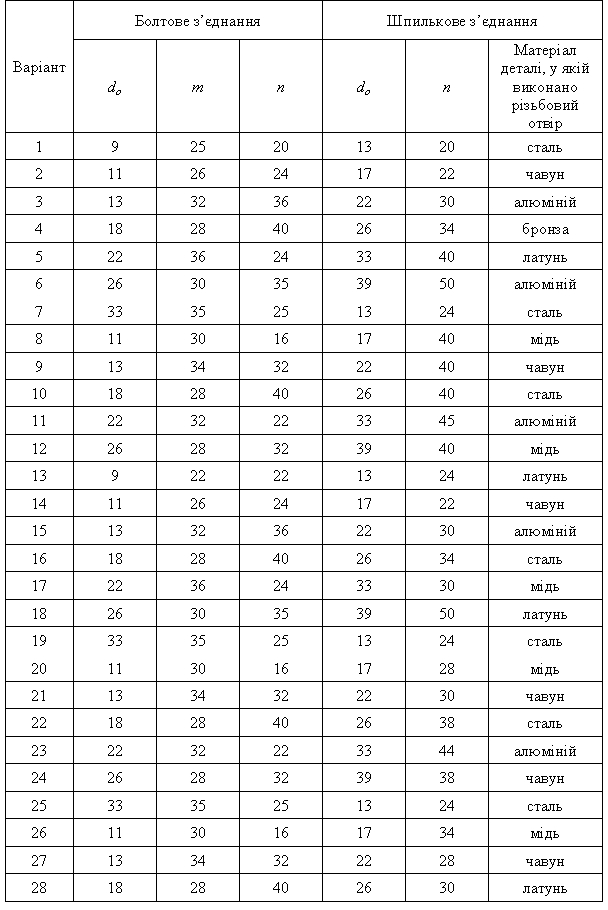

Таблиця 3.4 – Варіанти завдань
Таблиця 3.5 – Варіанти завдань
Таблиця 3.6 - Болти з шестигранною головкою (нормальної точності) (за ГОСТ 7798-70)
|
|||||||||||
Номінальні розміри в мм |
|||||||||||
Номінальний і діаметр різьби d |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
36 |
42 |
48 |
Крок різьби: |
|
|
|
|
|
|
|
|
|
|
|
великий |
1 |
1,25 |
1,5 |
1,7 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
дрібний |
- |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
2 |
2 |
3 |
3 |
3 |
d |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
36 |
42 |
48 |
S |
10 |
14 |
17 |
19 |
24 |
30 |
36 |
45 |
55 |
65 |
75 |
H |
4 |
5,5 |
7 |
8 |
10 |
13 |
15 |
19 |
23 |
26 |
30 |
D |
11,5 |
16,2 |
19,6 |
21,9 |
27,7 |
34,6 |
41,6 |
53,1 |
63,5 |
75,0 |
86,5 |
R |
0, |
0,5 |
0,6 |
0,8 |
1,0 |
1,0 |
1,5 |
1,5 |
2,0 |
2,0 |
2,0 |
d 3 |
2 |
2 |
2 |
3 |
4 |
4 |
5 |
6 |
6 |
8 |
8 |
d 4 |
1,8 |
2 |
2,5 |
3 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
Відношення l / l0 , де l0 – довжина різьби |
|
; |
|
|
|
|
|
|
|
;
|
|
; |
; |
|
; |
|
|
|
|
|
; |
|
|
|
; |
; |
|
; |
; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Різниця l - l0 |
4 |
4 |
4 |
5 |
6 |
6 |
7 |
9 |
10 |
12 |
12 |
Ряд довжин l: 14, 16, 20, 2, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300 |
|||||||||||
1
;
;
;
;
;
;
;
;
;
;
;
;
;
;
Таблиця 3.7 - Гайки шестигранні (нормальної точності) (за ГОСТ 915-80)
Виконання 1 Виконання 2 Виконання 3
|
|||||||||||||||
Номінальні розміри в мм |
|||||||||||||||
Номінальний діаметр, різьби d |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
36 |
42 |
48 |
|
Крок різьби: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
великий |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
|
дрібний |
- |
- |
- |
- |
1 |
1,25 |
1,5 |
1,5 |
1,5 |
2 |
2 |
3 |
3 |
3 |
|
Розмір "під ключ" S |
5,5 |
7 |
8 |
10 |
14 |
17 |
19 |
24 |
30 |
36 |
46 |
55 |
65 |
75 |
|
Висота Н |
2,4 |
3,2 |
4 |
5 |
6 |
8 |
10 |
13 |
16 |
19 |
24 |
28 |
32 |
38 |
|
Діаметр описаного кола D |
6,3 |
8,1 |
9,2 |
11,5 |
16,2 |
19,6 |
21,9 |
27,7 |
34,6 |
41,6 |
53,1 |
63,5 |
75 |
86,5 |
|
da |
не менше |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
36 |
42 |
48 |
не більше |
|
4,6 |
5,75 |
6,75 |
8,75 |
10,8 |
13 |
17,3 |
21,6 |
25,9 |
32,9 |
38,9 |
45,4 |
51,8 |
|

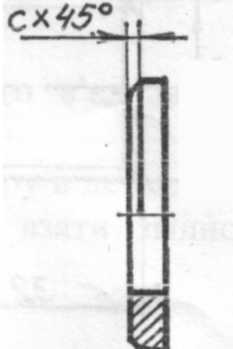

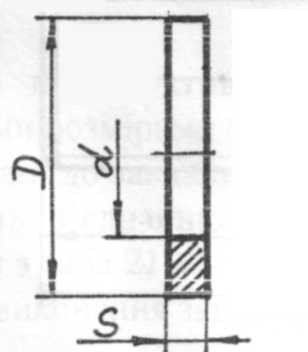

Таблиця 3.8 – Шайби (ГОСТ 11371-78)
Виконання 1
|
Виконання 2
|
|||||||||
Номінальні розміри в мм |
||||||||||
Діаметр стержня кріпильної деталі |
d |
D |
S |
c |
Діаметр стержня кріпильної деталі |
d |
D |
S |
c |
|
1 |
1,2 |
3,5 |
0,3 |
|
12 |
13 |
24 |
2,5 |
0,6 |
|
1,2 |
1,4 |
4 |
0,3 |
|
14 |
15 |
28 |
3,0 |
0,8 |
|
1,4 |
1,6 |
4 |
0,3 |
|
16 |
17 |
30 |
3,0 |
0,8 |
|
1,6 |
1,8 |
4,5 |
0,3 |
|
18 |
19 |
34 |
3,0 |
0,8 |
|
2 |
2,2 |
5,5 |
0,5 |
|
20 |
21 |
37 |
4,0 |
1,0 |
|
2,5 |
2,7 |
6,5 |
0,5 |
|
24 |
25 |
44 |
4,0 |
1,0 |
|
3 |
3,2 |
7 |
0,5 |
|
27 |
2 |
50 |
5,0 |
1,2 |
|
4 |
4,3 |
9 |
0,8 |
|
30 |
31 |
56 |
5,0 |
1,2 |
|
5 |
5,3 |
10 |
1,0 |
0,3 |
36 |
37 |
66 |
6,0 |
1,6 |
|
6 |
6,4 |
12,5 |
1,2 |
0,4 |
42 |
43 |
78 |
6,0 |
1,6 |
|
8 |
8,4 |
17,5 |
1,6 |
0,4 |
48 |
50 |
90 |
8,0 |
2,0 |
|
10 |
10,5 |
21 |
2,0 |
0,5 |
|
|
|
|
|
|
Рисунок 3.19 – Приклад виконання роботи кріпильні вироби (болт, гайка, шайба)

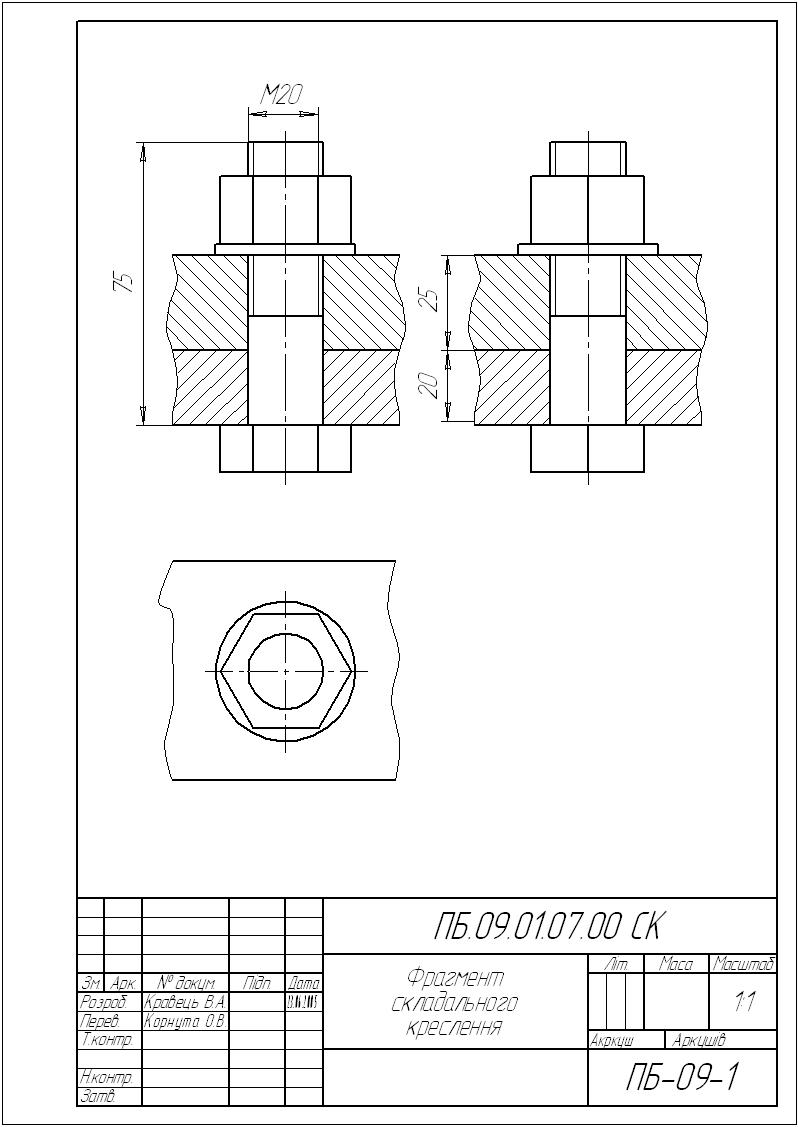

Рисунок 3.20 – Приклад конструкторського зображення болтового з’єднання
Рисунок 3.21 – Приклад виконання специфікації
Рисунок 3.22 – Приклад спрощеного зображення болтового з’єднання

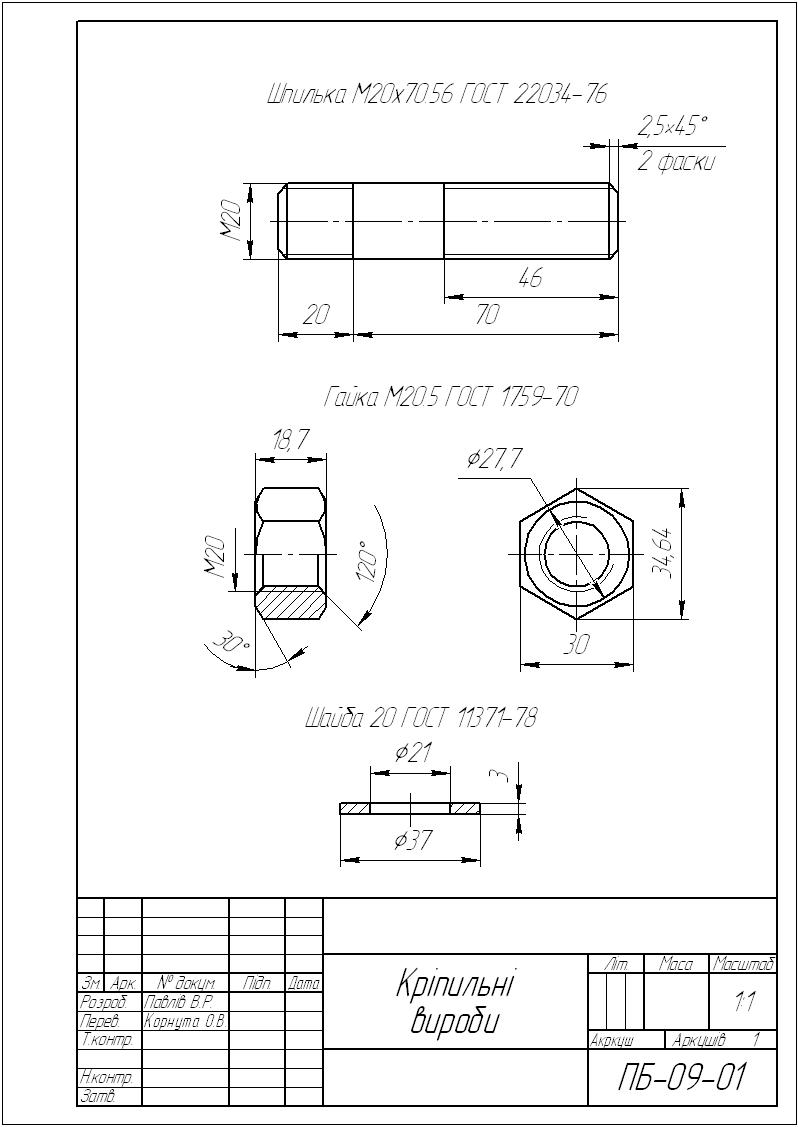

Рисунок 3.23 – Приклад виконання роботи кріпильні вироби (шпилька, гайка, шайба)

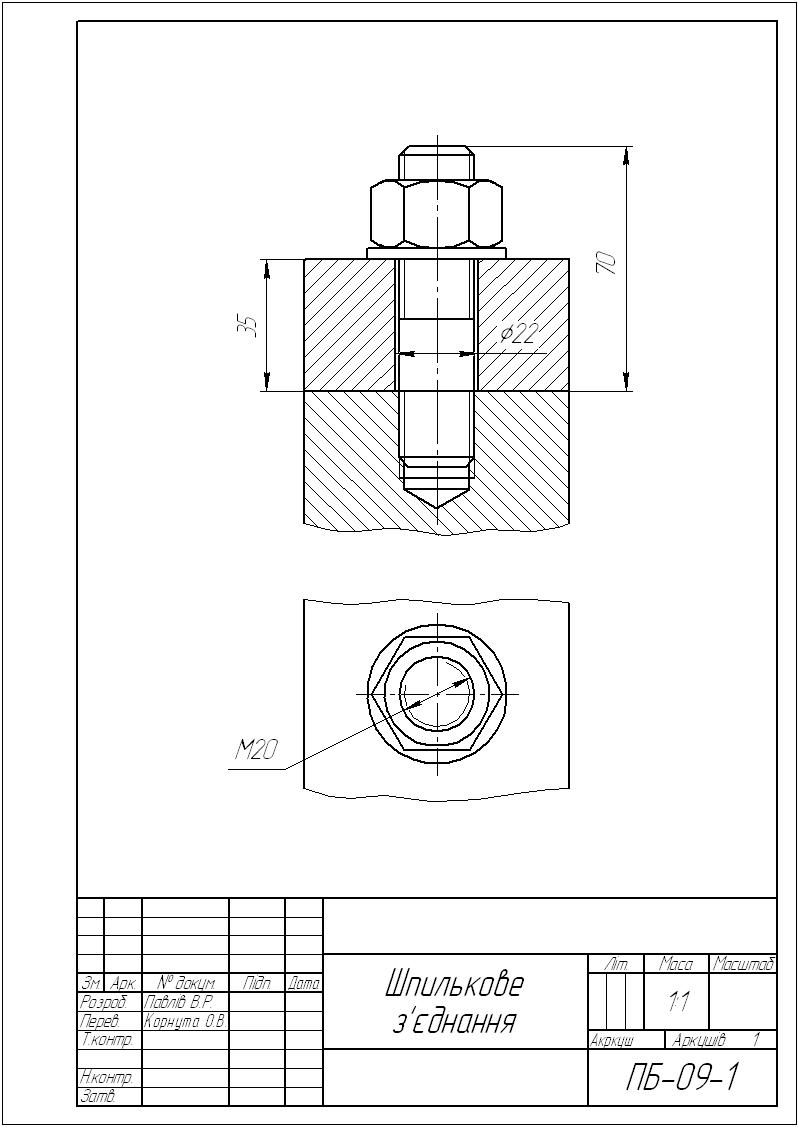

Рисунок 3.24 – Приклад конструктивного зображення шпилькового з’єднання
Рисунок 3.25 – Приклад спрощеного зображення шпилькового з’єднання.
