1. Расчет линейных электрических ценен

постоянного тока

Задание

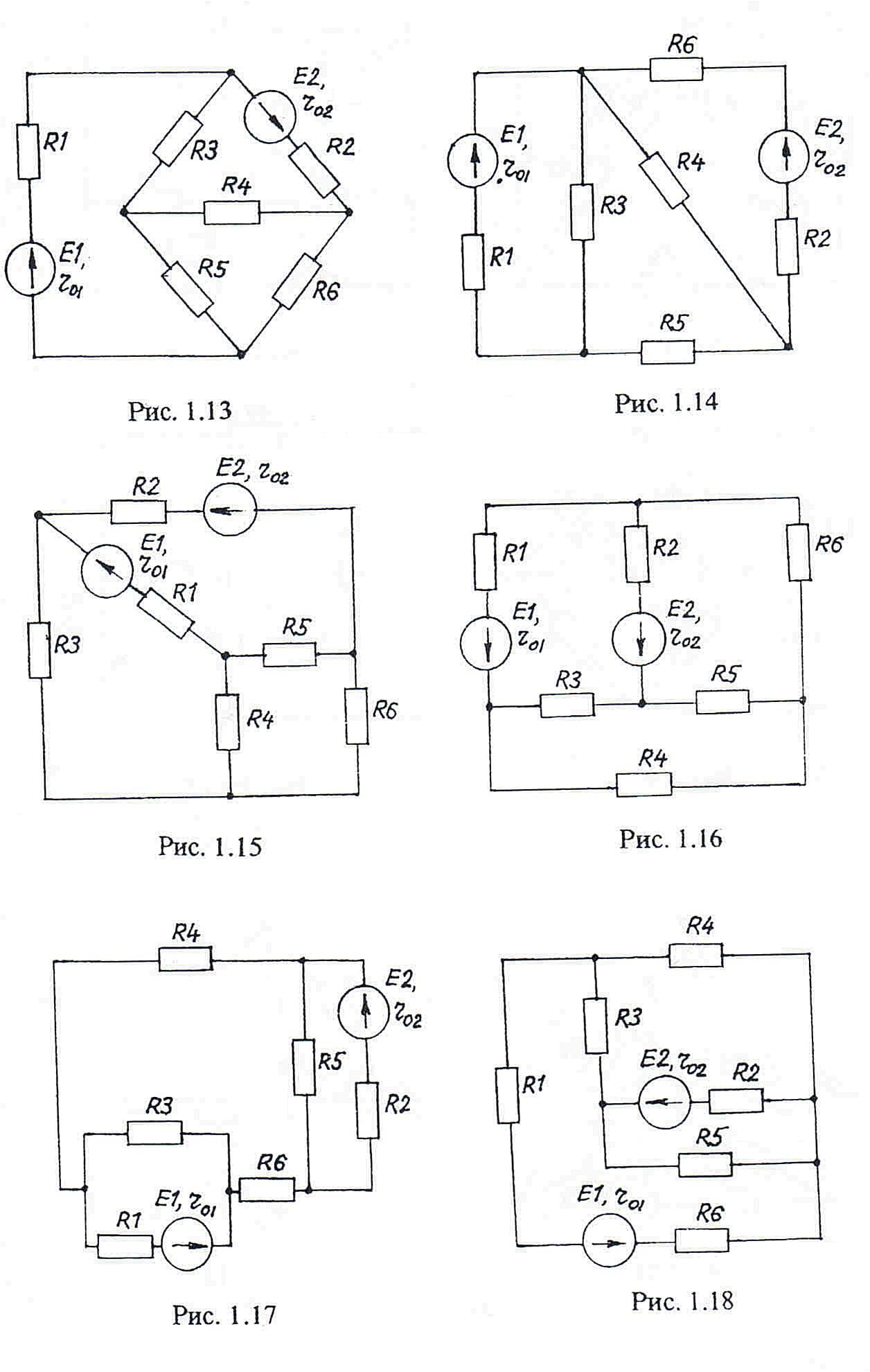

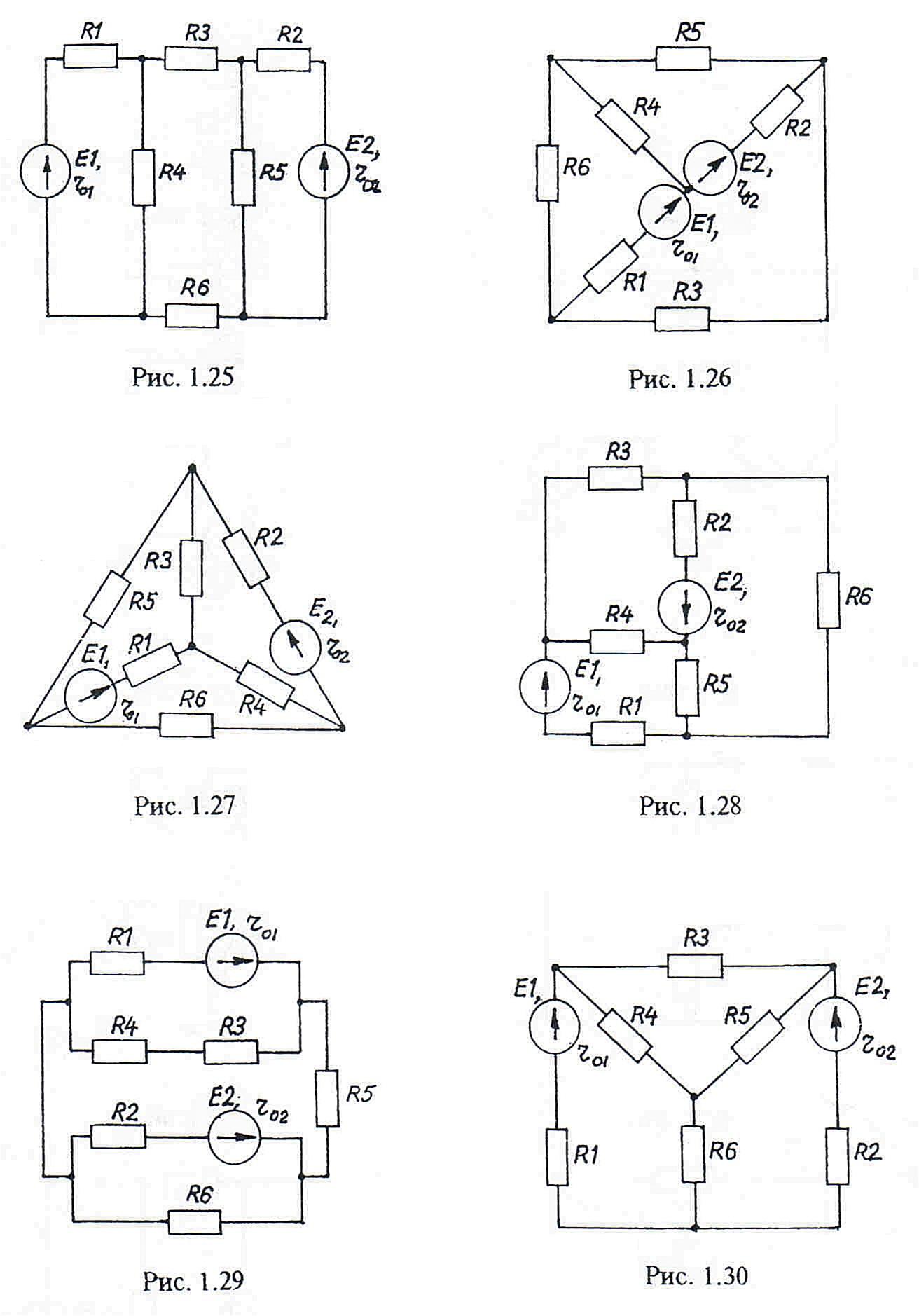

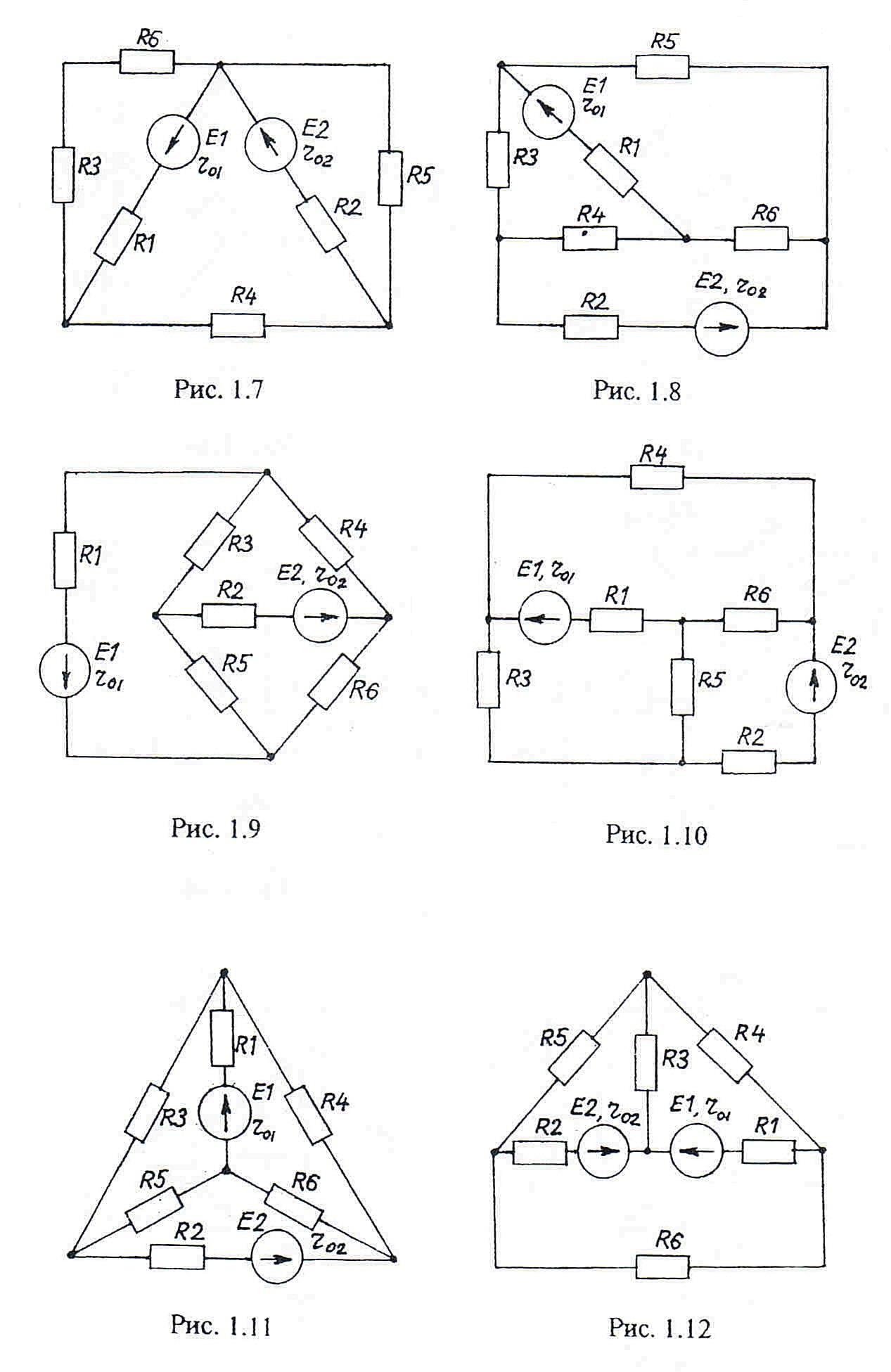

Для электрической цепи (рис. 1.1-1.30) выполнить следующее:

1. составить на основании законов Кирхгофа систему уравнений для оп­ределения токов во всех ветвях схемы;

2. определить токи во всех ветвях схемы, используя метод контурных токов;

3. определить токи во всех ветвях схемы на основании метода нало­жения;

4. составить баланс мощностей для заданной схемы;

5. результаты расчетов токов по пунктам 2 и 3 представить в виде таблицы и сравнить;

6. определить ток во второй ветви методом эквивалентного генера­тора;

7. построить потенциальную диаграмму для любого замкнутого кон­ тура, включающего обе ЭДС.

Вариант задания определяют по табл. 1.1.

Таблица 1.1

Числовые параметры схем электрических цепей постоянного тока

№ ва­рианта	Е1 В	Е2 В	R1 Ом	R2 Ом	R3 Ом	R4 Ом	R5 Ом	R6 Ом	r01 Ом	r02 Ом
0	40	30	52	24	43	36	61	16	1	2
1	50	30	53	34	24	18	25	42	1	1
2	20	30	54	43	32	26	51	15	2	2
3	20	40	64	48	32	25	51	15	1	2
4	40	20	35	52	24	41	16	61	2	1
5	30	20	45	53	32	24	61	15	1	1
6	30	40	26	64	43	35	51	16	2	2
7	20	30	64	43	31	25	52	14	1	2
8	30	40	16	63	34	42	25	52	3	2
9	30	20	54	42	23	31	16	51	1	2

Примечание. Номер схемы соответствует порядковому номеру, под которым фамилия учащегося записана в журнале учебных занятий группы.

Числовые параметры схемы соответствуют последней цифре ее порядкового номера.

Методика расчета линейных электрических цепей постоянного тока.

Для электрической цепи, изображенной на рис. 1, выполнить следующее
