8. Расчет трубопроводов для растворов

Разбавленный раствор

1.Диаметр трубопровода (при этом скорость подачи-1.5 м/c):

Плотность раствора

_кг/м3

_кг/м3

- примем, что диаметр трубы -

2. Фактическая скорость смеси:

Концентрированный раствор

1.Диаметр трубопровода (при этом скорость подачи-1.5 м/c):

Плотность раствора

- примем, что диаметр трубы -

2. Фактическая скорость смеси:

Выводы по курсовому проекту

В данном курсовом проекте описан процесс выпаривания раствора.

В результате проведенных расчетов были выбраны по каталогу следующие аппараты:

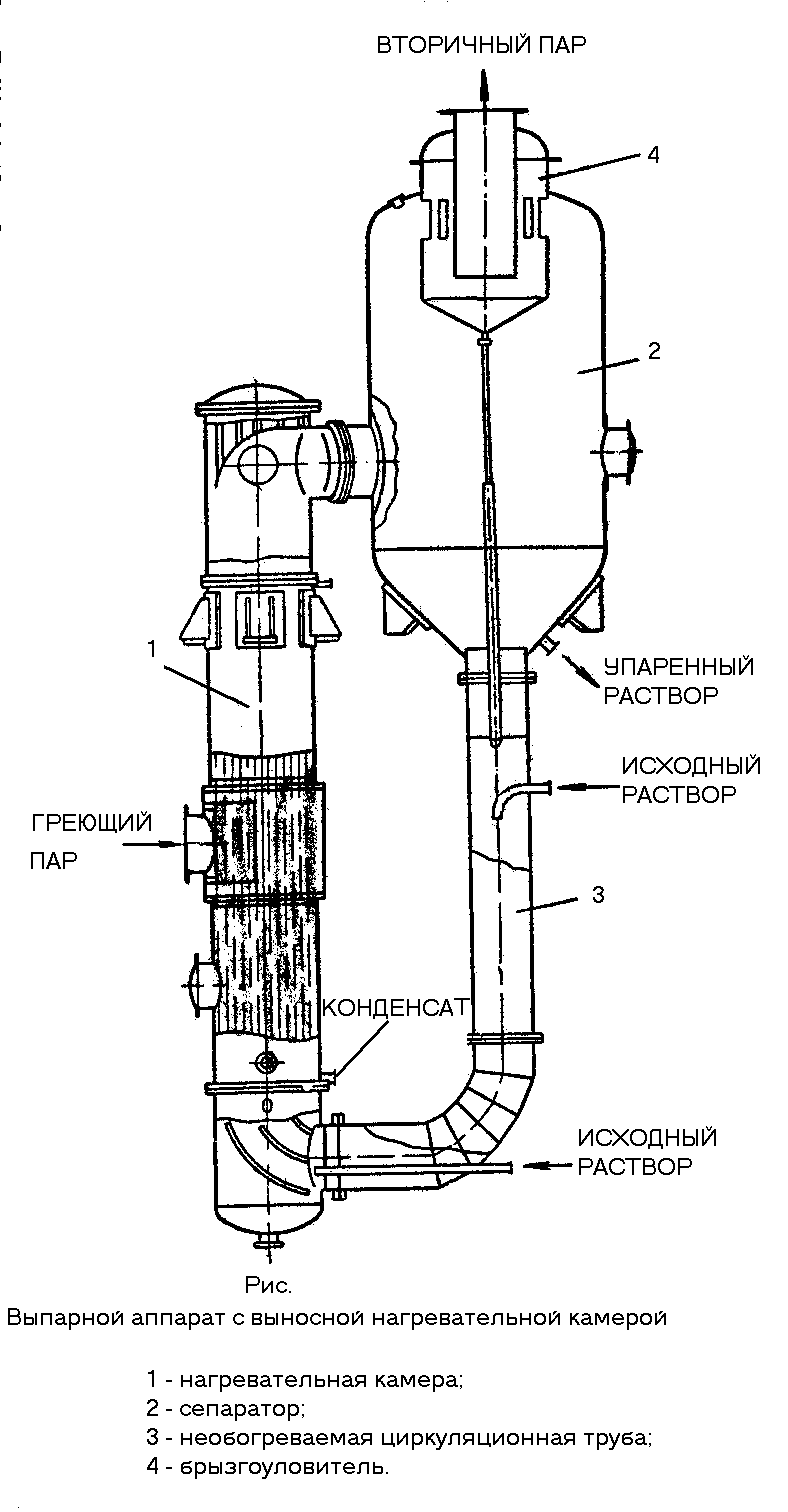

• Выпарной аппарат с естественной циркуляцией, кипением в трубах и вынесенной греющей камерой (тип 1, исполнение 2) по ГОСТ 11987-81: L=5000 мм; F=560 м²

• Подогреватель: кожухотрубный теплообменный аппарат одноходовой по ГОСТ (15120-79) с диаметром кожуха внутренний 400 мм и теплообменных труб 20*2 мм, общее число труб 181, длина труб 4 м, F=46 м²

• Холодильник: Теплообменник «труба в трубе» диаметр теплообменной трубы 89х5 мм, кожуховой трубы 159х6, число элементов теплообменника шт., длина одного элемента м, с общей поверхностью теплообмена м².

• Барометрический конденсатор диаметром D=1.0 м с высотой трубы 7,11 м.

• Вакуум- насос типа ВВН - 6

Подробно был сделан расчет подогревателя исходного раствора методом итераций. На основании этих расчетов и выбранных по каталогу аппаратов была составлена технологическая схема установки с описанием технологического процесса.

Приложения

Приложение 1

Физические свойства водного раствора Na₂CO₃

1. Плотность , кг/м³:

где – плотность воды кг/м³; a₀=0.422132, а₁= 4.2462*10^-4, а₂= -3/8714*10^-6

.

_{2. Динамический коэффициент вязкости μ, Па*с:}

где – вязкость воды Па*с; d₀=3.1088, d₁= -1.3483*10^-2, d₂= -2.91419*10^-6.

.

3. Удельная теплоемкость C_p, Дж/(кг*К):

где – вязкость воды Дж/(кг*К); B₁= -4187.41, B₂=4760.1, B₃=6.66, B₄= -8.25*10^-3.

_{4. Коэффициент теплопроводности λ, Вт/(м*К):}

где – коэффициент теплопроводности воды Вт/(м*К); β=0.14384.

5. Температура кипения t_кип, ⁰С:

где P – давление, Па; а= -0.171, b= -0.445

П риложение 2

Список литературы

1. Касаткин А.Г. Процессы и аппараты химической технологии. 8-е изд., перераб.. - М: Химия, 1971.

2. Павлов К.Ф., Романков П.Г., Носков А.А. Примеры и задачи по курсу процессы и аппараты химической технологии. 10-е изд., перераб. и доп. - Ленинград: Химия. 1987.

3. Дытнерский Ю.И. Основные процессы и аппараты химической технологии. - Москва:1991.
