7. По результатам измерений вычислите угол поворота плоскости поляризации света:

,

А также постоянную Верде:

.

8. Заполните таблицу 2:

Таблица 2

, нм	Ток электромагнита, А	Индукция магнитного поля в тестируемом образце B, мT	Угол поворота плоскости поляризации света , град
580	0,5 . . . 3,0
525
505
440

9. Постройте графики зависимости угла поворота плоскости поляризации света от индукции магнитного поля в тестируемом образце В для разных длин волн исследуемого света. Определите коэффициенты углового наклона каждой из этих зависимостей. По известным значениям углового наклона рассчитайте величину постоянной Верде для каждой длины волны, заполните таблицу 3:

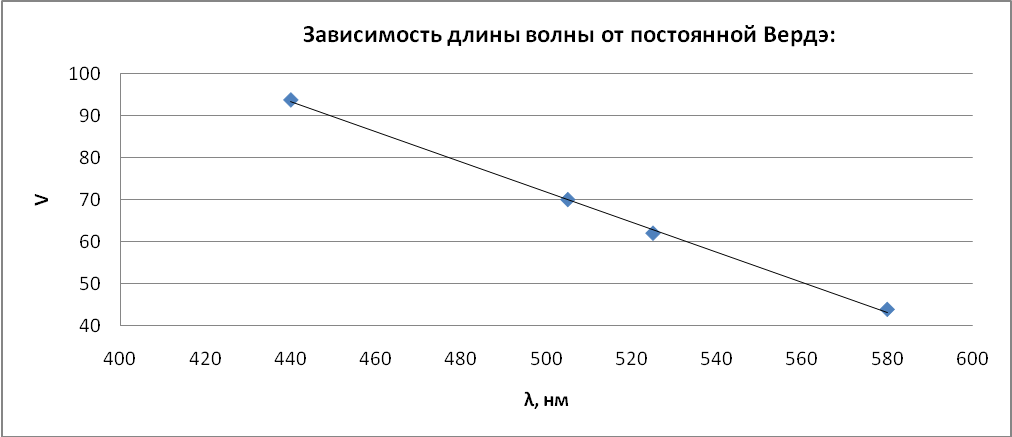

10. Постройте график зависимости постоянной Верде V от длины волны .

11. Примерные графики всех экспериментальных зависимостей приведены в приложениях 1 и 2

Таблица 3

, нм	Постоянная Верде V,
580
525
505
440

ПРИЛОЖЕНИЕ 1

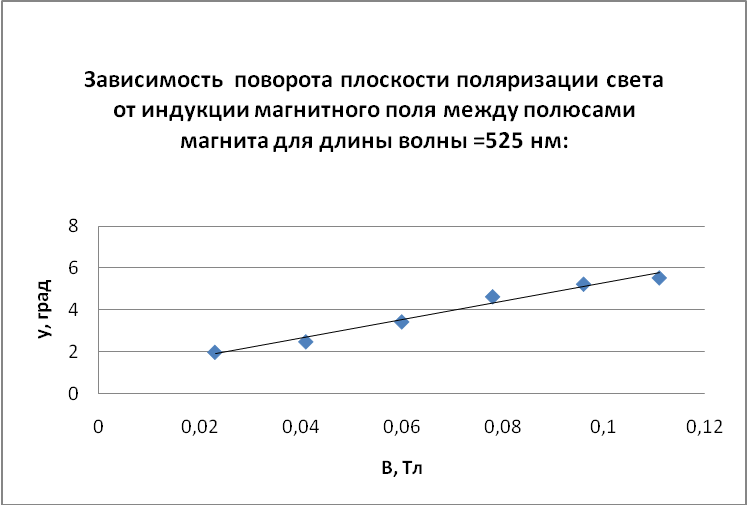

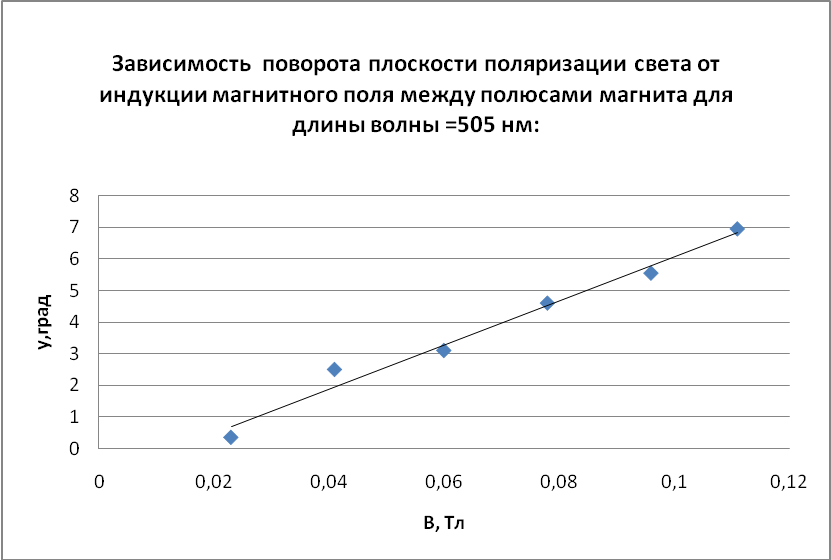

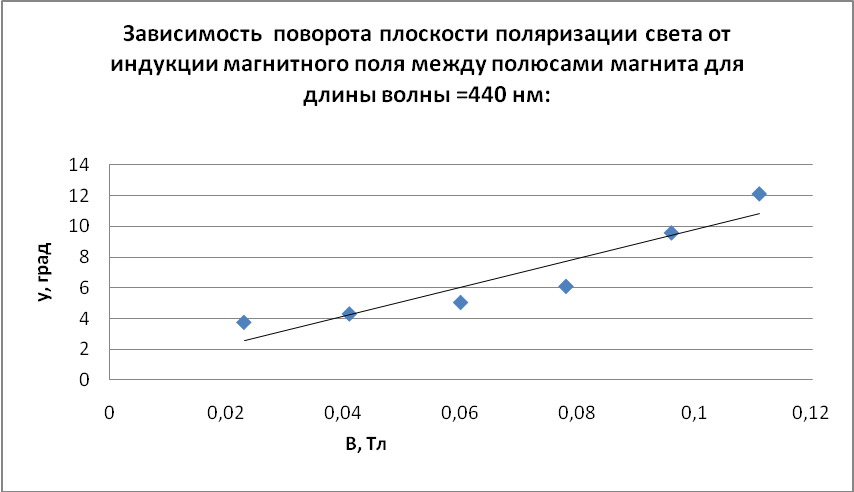

Примеры построения графиков зависимости угла поворота плоскости поляризации от индукции магнитного поля катушки

ПРИЛОЖЕНИЕ 2:

Измерение распределения индукции магнитного поля в пространстве между полюсами магнита.

1. Используя аксиальный холовский зонд магнитометра, измерить индукцию магнитного поля вдоль всего промежутка между полюсами магнита с шагом 5мм. Зонд магнитометра ввести в одно из отверстий полюсов электромагнита. Подобную процедуру повторить для различных сил тока. Примерные результаты приведены на рис.3. Индукция поля существенно возрастает к середине промежутка и спадает по бокам. При любом значении тока отношение максимального значения индукции к среднему значению, найденному численным интегрированием, равняется примерно 1.5.

2. Зная максимальную индукцию магнитного поля, вычислить среднюю индукцию для тестируемого образца при любом заданном токе катушки. Соответствующий график приведен на рис.3.

Предполагается, что индукция магнитного поля одинакова вдоль всего тестируемого образца.

3. Если поляризатор и анализатор скрещены, то полупрозрачный экран затемнен. Когда включается ток в катушках, и появляется продольное магнитное поле между полюсами магнита, он светлеет. Поворот анализатора на определенный угол  обеспечивает максимальное прохождение света (положение 1).

РЕКОМЕНДАТЕЛЬНЫЙ БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Савельев И.В. Курс общей физики. СПб, М.: Лань, 2009. Т.2-3. 10-е изд.

2. Фриш С.Э. Курс общей физики. / Фриш С.Э., Тиморева А.В. СПб, М.: Лань, 2009. Т.2-3. 10-е изд.

3. Яворский Б.М. Справочник по физике / Б.М.Яворский, А.А.Детлаф. М.: ОНИКС, Мир и Образование,2008, 8-е изд.
