Вариант 2
Задание
Создать библиотечный элемент, используя в качестве исходных данных его условное графическое обозначение (УГО) и таблицу соответствия выводов.

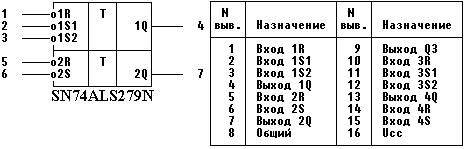

Исходные данные уго и таблица выводов элемента sn74als279n
Вопросы к работе
1. Каким образом осуществляется отсчет привязки размещаемого элемента к сетке?
2. Функции каких основных программ среды ACCEL EDA дублируют ACCEL Schematic и ACCEL Pattern Editor? Какое дополнительное средство разработки они предоставляют?
3
.
Какие параметры (значения), устанавливаемые
для выводов при создании УГО элемента
и связи в редакторе Library
Executive,
влияют на подписи?
Вариант 3
Задание
Создать библиотечный элемент, используя в качестве исходных данных его условное графическое обозначение (УГО) и таблицу соответствия выводов.

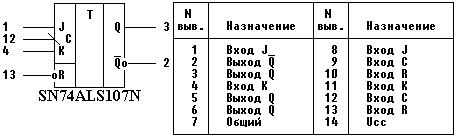

Исходные данные УГО и таблица выводов элемента SN74ALS107N
Вопросы к работе
1. Каким образом на принципиальной схеме (в программе ACCEL Schematic) можно указывать (отображать) тип размещаемых УГО элементов?
2. Пояснить данное обозначение вывода УГО элемента и привести настройку параметров вывода:
3. С какими библиотеками базовых элементов может вести работу ACCEL Schematic? Как указать текущую библиотеку?
Вариант 4
Задание
Создать библиотечный элемент, используя в качестве исходных данных его условное графическое обозначение (УГО) и таблицу соответствия выводов.

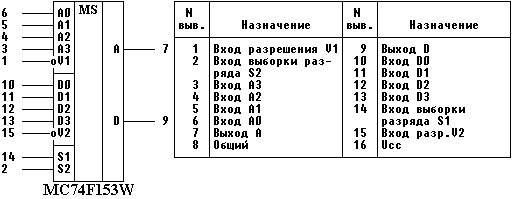

Исходные данные УГО и таблица выводов элемента MC74F153W
Вопросы к работе
1. Какой способ, кроме описанного в задании, может использоваться для установки символьных подписей выводов?
2. а) УГО элемента в окне просмотра редактора ACCEL Library Executive; б, в) УГО элемента, размещенного на принципиальной схеме ACCEL Schematic. Пояснить различия в нумерации выводов а, б, в.
3. Из скольких символьных обозначений может состоять библиотечный элемент? Какой параметр задается на стадии разработки библиотечного элемента в ACCEL Library Executive для возможности задания различных символов в составе библиотечного элемента?
Вариант 5
Задание
Создать библиотечный элемент, используя в качестве исходных данных его условное графическое обозначение (УГО) и таблицу соответствия выводов.

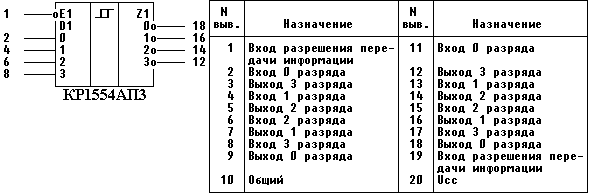

Исходные данные уго и таблица выводов элемента кр1554ап3
Вопросы к работе
1. Какими способами можно обеспечить задание различных УГО для вентилей в составе библиотечного элемента на принципиальной схеме?
2. Каким образом осуществляется отсчет привязки размещаемого элемента к сетке?
3. Функции каких основных программ среды ACCEL EDA дублируют ACCEL Schematic и ACCEL Pattern Editor? Какое дополнительное средство разработки они предоставляют?
Вариант 6
Задание
Создать библиотечный элемент, используя в качестве исходных данных его условное графическое обозначение (УГО) и таблицу соответствия выводов.

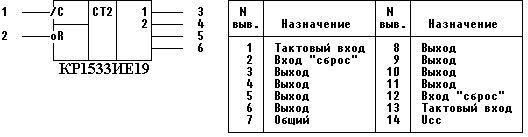

Исходные данные уго и таблица выводов элемента кр1533ие19
Вопросы к работе
1. Функции каких основных программ среды ACCEL EDA дублируют ACCEL Schematic и ACCEL Pattern Editor? Какое дополнительное средство разработки они предоставляют?
2. Какие параметры (значения), устанавливаемые для выводов при создании УГО элемента и связи в редакторе Library Executive, влияют на подписи?
3. Каким образом на принципиальной схеме (в программе ACCEL Schematic) можно указывать (отображать) тип размещаемых УГО элементов?
Вариант 7
Задание
Создать библиотечный элемент, используя в качестве исходных данных его условное графическое обозначение (УГО) и таблицу соответствия выводов.

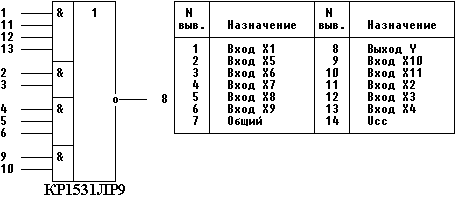

Исходные данные УГО и таблица выводов элемента КР1531ЛР9
Вопросы к работе
1. Пояснить данное обозначение вывода УГО элемента и привести настройку параметров вывода.
2. С какими библиотеками базовых элементов может вести работу ACCEL Schematic? Как указать текущую библиотеку?
3. Какой способ, кроме описанного в задании, может использоваться для установки символьных подписей выводов?
Вариант 8
Задание
Создать библиотечный элемент, используя в качестве исходных данных его условное графическое обозначение (УГО) и таблицу соответствия выводов.

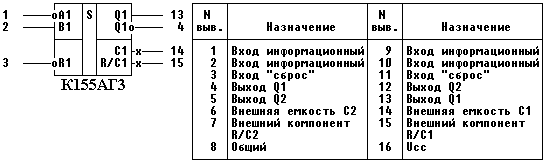

Исходные данные УГО и таблица выводов элемента КР155АГ3
Вопросы к работе
1. Какими способами можно обеспечить задание различных УГО для вентилей в составе библиотечного элемента на принципиальной схеме?
2. Каким образом осуществляется отсчет привязки размещаемого элемента к сетке?
3. С какими библиотеками базовых элементов может вести работу ACCEL Schematic? Как указать текущую библиотеку?
Вариант 9
Задание
Создать библиотечный элемент, используя в качестве исходных данных его условное графическое обозначение (УГО) и таблицу соответствия выводов.

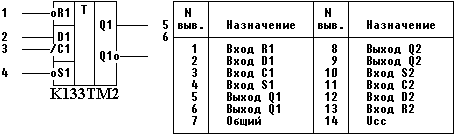

Исходные данные УГО и таблица выводов элемента КР133ТМ2
Вопросы к работе
1. Какой способ, кроме описанного в задании, может использоваться для установки символьных подписей выводов?
2. Функции каких основных программ среды ACCEL EDA дублируют ACCEL Schematic и ACCEL Pattern Editor? Какое дополнительное средство разработки они предоставляют?
3 . Какие параметры (значения), устанавливаемые для выводов при создании УГО элемента и связи в редакторе Library Executive, влияют на подписи?
